Выключатель автоматический ВА21-29-321110-1А-12Iн-400AC-IP54-У2-КЭАЗ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 101009

Все товары КЭАЗ

Выключатель автоматический ВА21-29-321110-1А-12Iн-400AC-IP54-У2-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

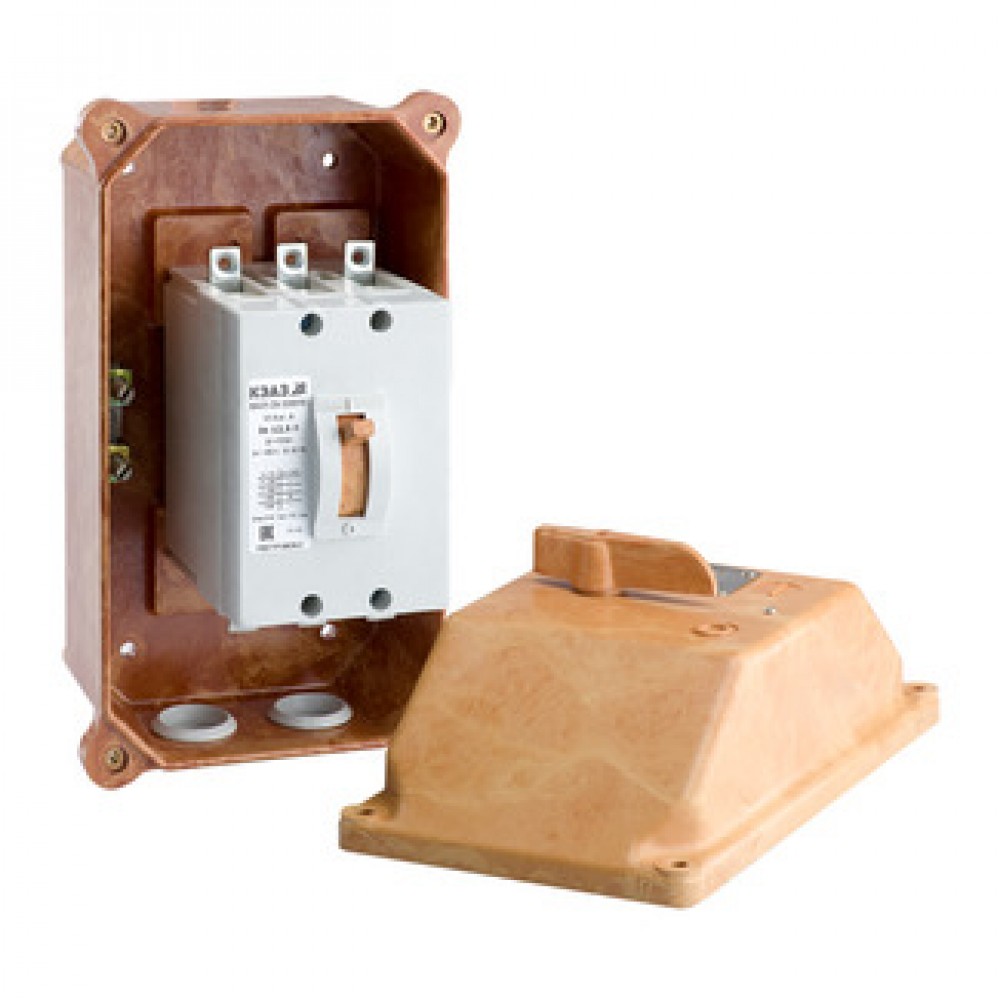

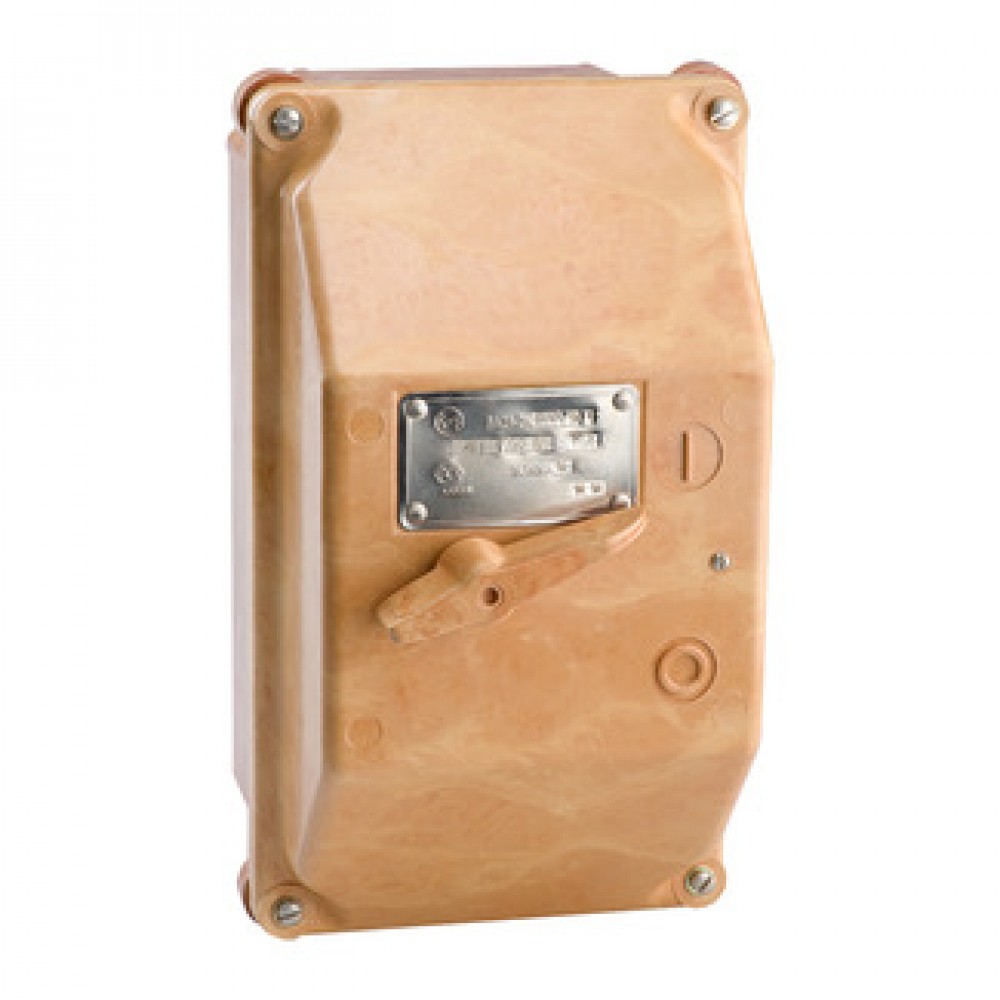

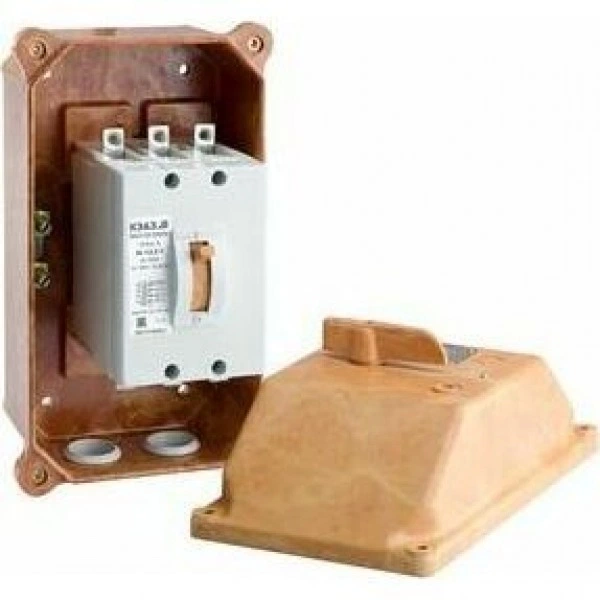

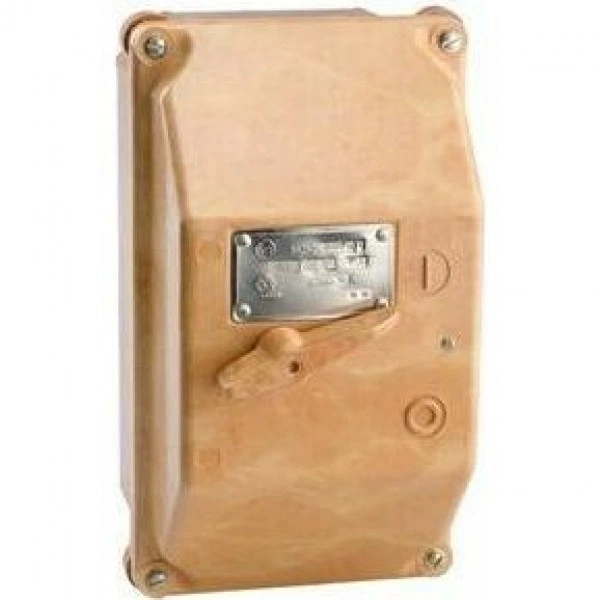

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 157
Габариты изделия: Высота (мм): 270
Габариты изделия: Глубина (мм): 172

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 1
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 10
Вспомогательные (свободные) контакты: 1з+1р
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 12Iн
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: электромагнитный
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 1
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальный продолжительный ток Iu (А): 1
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Вид присоединяемых проводников: провод

Эксплуатационные характеристики

Степень защиты (IP): IP54
Климатическое исполнение и категория размещения: У2
Диапазон рабочих температур (˚С): от -45°С до +40°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2
Дополнительное оборудование: доп. оболочка
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536201007

Вес, кг:

1 шт 3,5

Объем, м.куб:

1 шт 0,0108595

Габариты упаковки (содержит 1 шт):

Ширина (мм) 206

Высота (мм) 191

Глубина (мм) 276

Штрих-код EAN13:

1 шт 4600572046787

Документация

Техническая информация

Каталог ВА21

Руководства

Руководство по эксплуатации ВА21-29

Референции (отзывы)

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

Сертификат ТР ТС ВА21

Декларации

3D-модели

Оболочка ВА21-29 IP54

Чертежи

Чертеж ВА21-29 с оболочкой IP54

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

База данных для EPLAN Electric P8 ВА21

Лицензия на изготовление оборудования для ядерных установок

Габариты и материалы

Габариты изделия Высота (мм): 270
Габариты изделия Глубина (мм): 172

Габариты изделия Ширина (мм): 157

Дополнительные особенности

Дополнительное оборудование: доп. оболочка
Дополнительный расцепитель: Нет

Наличие вспомогательных контактов сигнализации: нет
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: провод
Возможность самостоятельного подключения дополнительных устройств: нет
Макс. сечение присоединяемых проводов (мм²): 25

Присоединение внешних проводников: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ: да
Гарантийный срок эксплуатации (лет): 5
Диапазон рабочих температур (˚С): от -45°С до +40°С

Категория применения по селективности: неселективный
Климатическое исполнение и категория размещения: У2
Степень защиты (IP): IP54

Электротехнические характеристики

Вид расцепителей: электромагнитный
Вспомогательные (свободные) контакты: 1з+1р
Количество вспомогательных замыкающих контактов: 1
Количество вспомогательных размыкающих контактов: 1
Количество полюсов: 3
Наличие независимого расцепителя: нет
Наличие привода: ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальное импульсное напряжение Uimp (кВ): 6

Номинальное рабочее напряжение переменного тока Ue (В): 400
Номинальный продолжительный ток Iu (А): 1
Номинальный ток In (А): 1
Предельная коммутационная способность переменного тока Icu (кА): 10
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10
Регулировка максимальных расцепителей тока: нет
Род тока: AC
Уставка расцепителей токов короткого замыкания: 12Iн
Частота тока (Гц): 50/60
