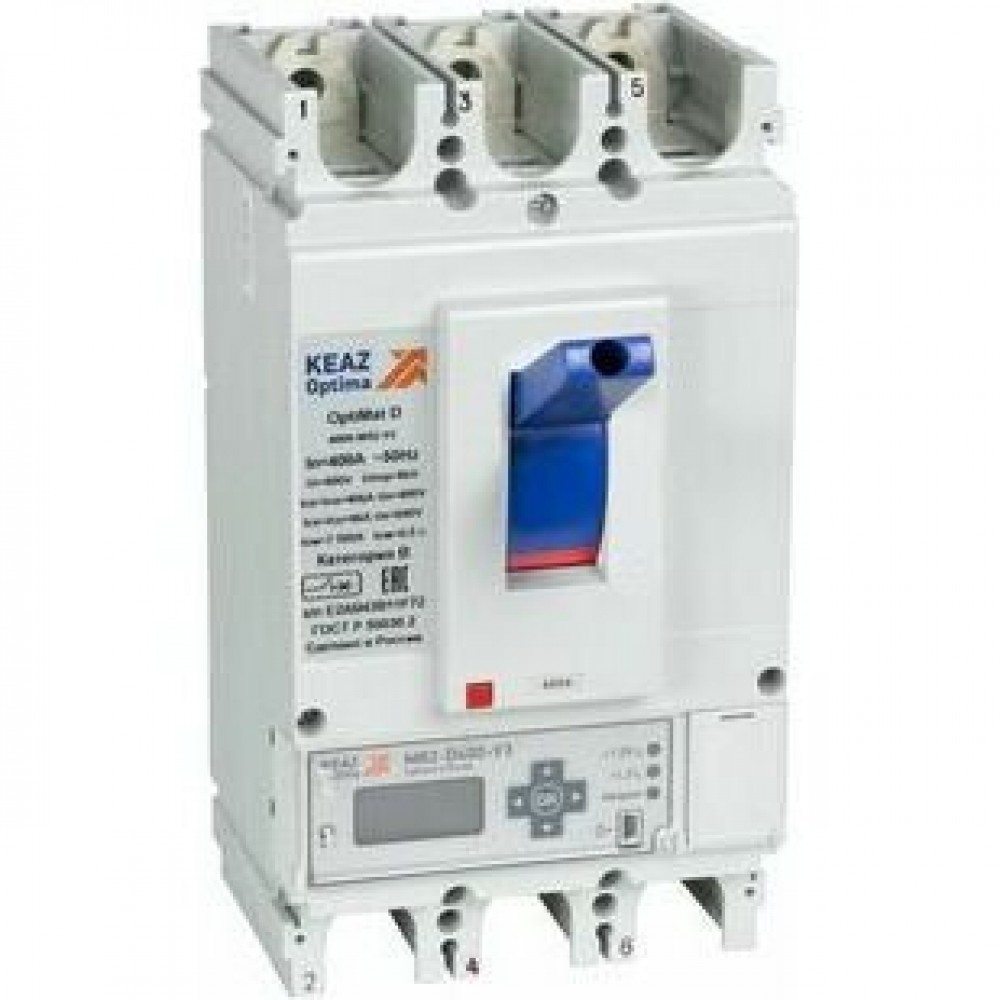

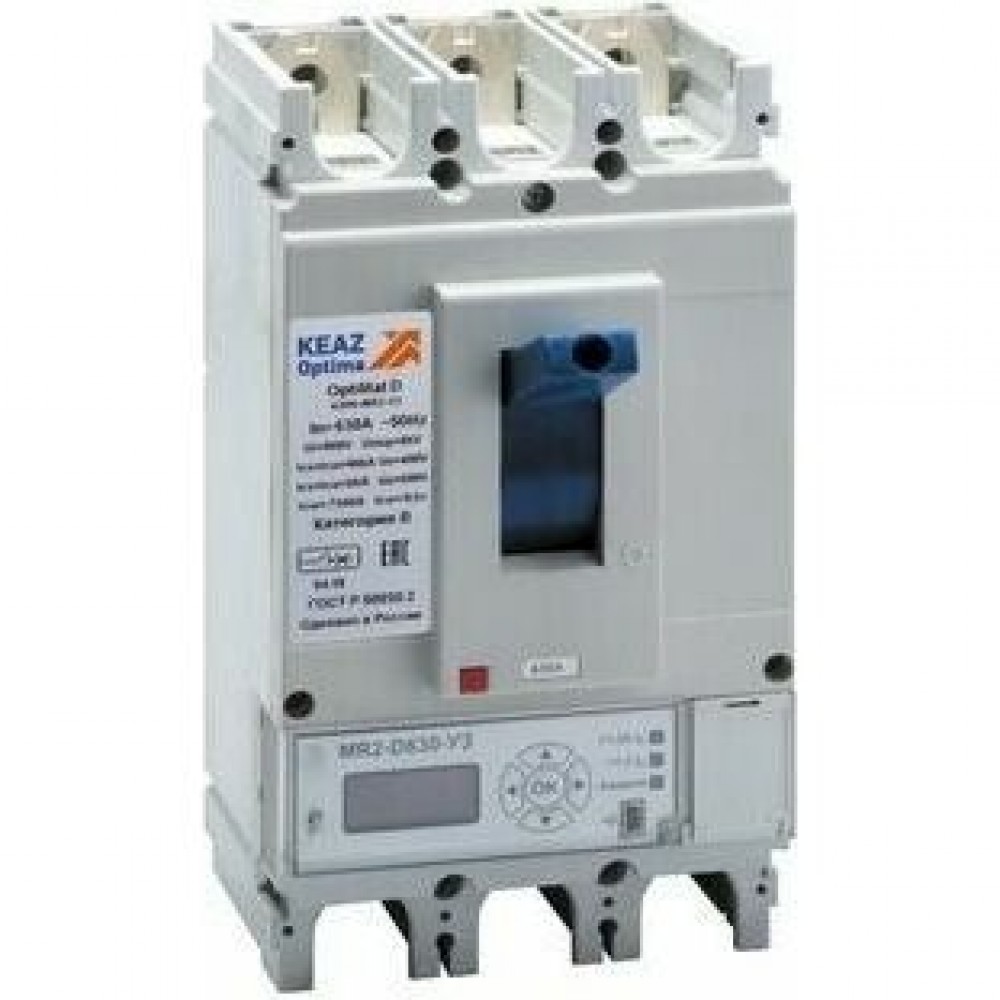

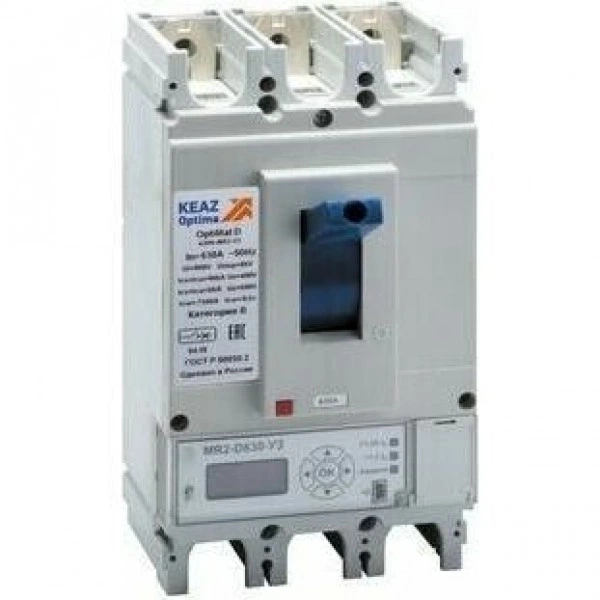

Выключатель автоматический в литом корпусе OptiMat D400N-MR1-У3-РЖД

Габариты и материалы

Габариты изделия Высота (мм)

256

Габариты изделия Глубина (мм)

167

Габариты изделия Ширина (мм)

140

Дополнительные особенности

Возможность установки индикатора отключения

да

Моторный привод встроенный

нет

Сегмент РЖД

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

2 х (6 х 32)

Макс. сечение присоединяемых проводов (мм²)

120

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -40°С до +70°С

Категория применения

A

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У3

Комплексная защита от замыканий на землю

нет

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP30

Электротехнические характеристики

Вид расцепителей

электронный

Время номинально кратковременно выдерживаемого тока tcw (с)

0,5

Вспомогательные (свободные) контакты

Нет

Диапазон краткосрочной задержки расцепителя короткого замыкания (с)

без выдержки

Диапазон регулировки теплового расцепителя (А)

0,4-1In

Количество полюсов

3

Контрольная температура (°С)

30

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный кратковременно выдерживаемый ток Icw (А)

7 500

Номинальный продолжительный ток Iu (А)

400

Номинальный ток In (А)

400

Предельная коммутационная способность переменного тока Icu (кА)

8

Предельная коммутационная способность переменного тока Icu (кА)2

40

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

40

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

8

Рабочий диапазон сетевого напряжения (В)

24-690

Регулировка максимальных расцепителей тока

да

Род тока

AC

С расцеплением под напряжением

да

Тип расцепителя

MR1.0

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

Мгн.

Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)

12

Уставки по току мгновенного срабатывания расцепителя Ii (А)

5000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;3;4;5;6;7;8;9;10

Уставки рабочего тока расцепителя IR (А)

160;180;200;220;240;260;280;300;320;340;360;380;400
