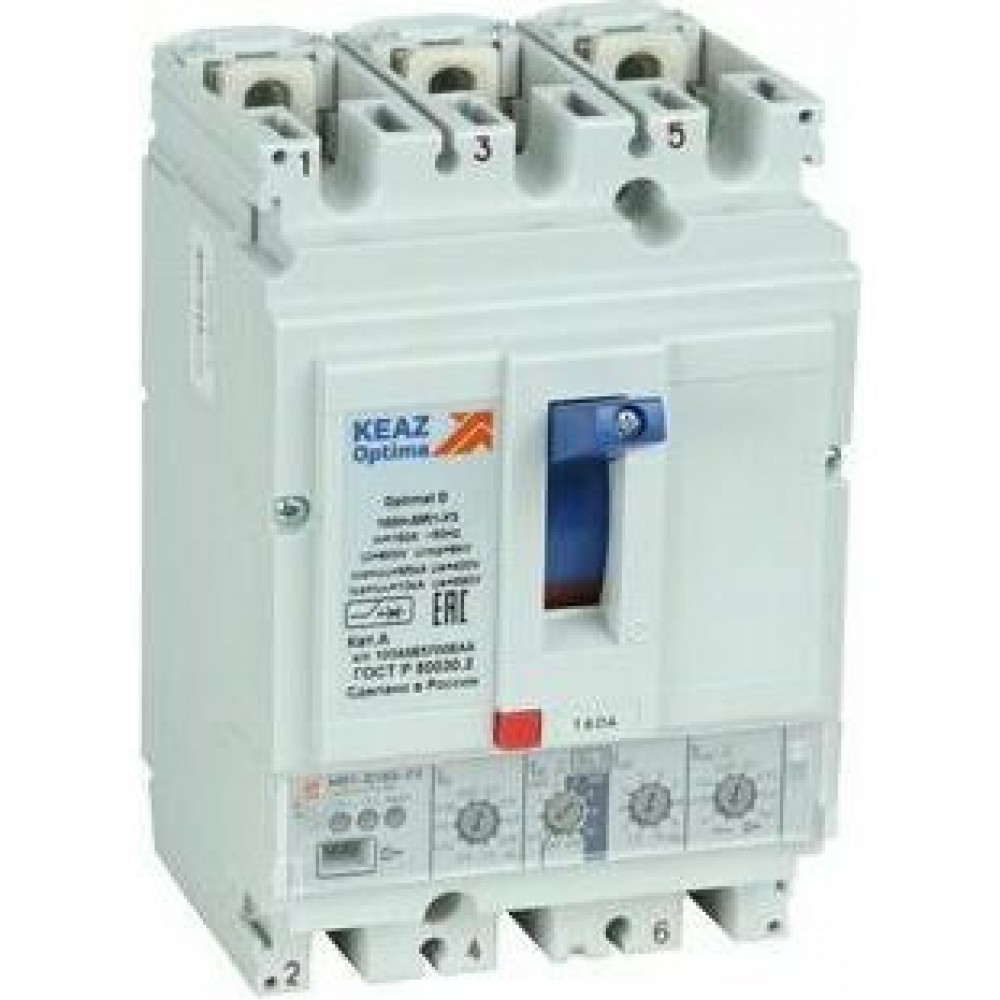

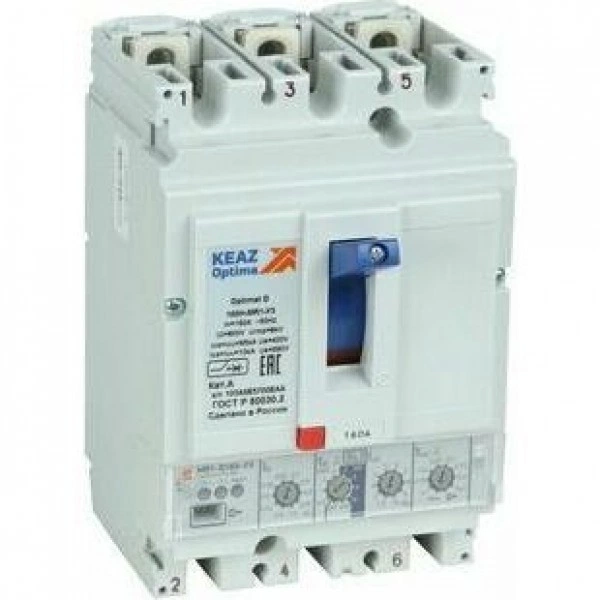

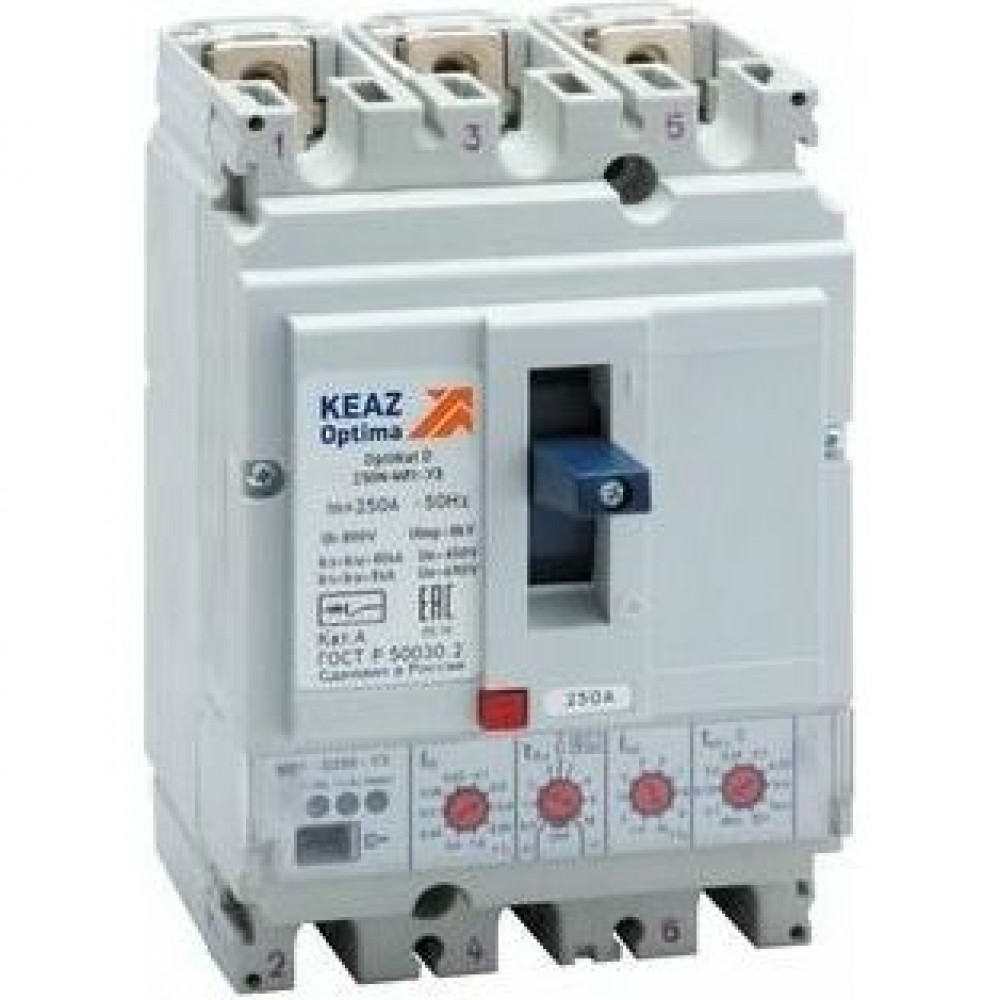

Выключатель автоматический в литом корпусе OptiMat D160N-MR1-У3-РЖД

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 303479

Все товары КЭАЗ

Выключатель автоматический в литом корпусе OptiMat D160N-MR1-У3-РЖД

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 160 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)

Габариты и материалы

Габариты изделия: Ширина (мм): 105
Габариты изделия: Высота (мм): 162,5
Габариты изделия: Глубина (мм): 122

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 160
Диапазон регулировки теплового расцепителя (А): 0,4-1In
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 8
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 40
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 800
Номинальное импульсное напряжение Uimp (кВ): 8
С расцеплением под напряжением: да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: MR1.0
Контрольная температура (°С): 30
Номинальный продолжительный ток Iu (А): 160
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Номинальный кратковременно выдерживаемый ток Icw (А): 1 920
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 1920

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 70
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 6 х 25
Вид присоединяемых проводников: шина/провод
Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

Степень защиты (IP): IP30
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -40°С до +70°С
Комплексная защита от замыканий на землю: нет
Категория применения: A

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Возможность установки индикатора отключения: да
Моторный привод встроенный: нет
Сегмент РЖД: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536209007

Вес, кг:

1 шт 2,12

Объем, м.куб:

1 шт 0,00299

Габариты упаковки (содержит 1 шт):

Ширина (мм) 115

Высота (мм) 130

Глубина (мм) 200

Штрих-код EAN13:

1 шт 4600572523486

Документация

Техническая информация

Буклет OptiMat D

Catalog OptiMat D EN

Каталог OptiMat D

Руководства

Руководство по эксплуатации автоматических выключателей OptiMat D100, D160 и D250

Инструкция по монтажу выключателей OptiMat OptiMat D100, D160 и D250

Приложение к РЭ для микропроцессорных расцепителей MR1-D100, MR1-D160 и MR1-D250

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя авт. выкл. OptiMat D, ВА53, ВА55

Референции (отзывы)

Референция Министерство обороны РФ ЦПИ

Референция Зеленоградпроект

Референция ООО "ШНЭЛ"

Референция ООО "Энерго Сервис"

Референция МРСК

Референция ШЕШМАОЙЛ

Референция "ЭдвансГрупп"

Референция "Электрон Иркутск"

Референция от Башнефть-Сервис НПЗ Optimat D, Optistart

Референция Диарт

Референция "Автоматика СэмКабель"

Референция Управляющая Компания ЭФКО

Сертификаты

Сертификат TP TC 004 OptiMat D 250, OptiMat D 630

СС ТР ТС 004, 020 OptiMat D

СС ТР ТС 004 OptiMat D TM

РМРС Свидетельство OptiMat D

Сертификат ИНТЕРГАЗСЕРТ OptiMat D и аксессуары

Декларации

ДС ТР ЕАЭС 037 OptiMat D

ДС ТР ТС 001 OptiMat A, OptiMat D

Патенты

Патент - OptiMat D с регулируемым термомагнитным расцепителем

3D-модели

3D-модель Контакт вспомогательный OptiMat D

3D-модель Привод двигательный OptiMat D100, D160, D250-У3

3D-модель Цоколь для втычного исполнения OptiMat D100, D160 и D250

3D-модель Комплект для выдвижного исполнения OptiMat D100, D160 и D250

3D-модель Крышка клеммная OptiMat D100, D160 и D250

3D-модель выключателей OptiMat D100, D160 и D250

3D-модель Расцепитель минимального напряжения OptiMat D100, D160, D250, D400, D630-230AC-УХЛ3

3D-модель Расцепитель независимый OptiMat D

3D-модель Вилка и розетка для вторичных цепей MSTB-2.513-OptiMatВА57-УХЛ3

Чертежи

Чертеж выключателей OptiMat D100, D160 и D250

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

OptiMat D опросный лист

Таблицы каскадирования

База данных для EPLAN Electric P8 OptiMat D

Таблицы селективности

Габариты и материалы

Габариты изделия Высота (мм): 162,5
Габариты изделия Глубина (мм): 122

Габариты изделия Ширина (мм): 105

Дополнительные особенности

Возможность установки индикатора отключения: да
Моторный привод встроенный: нет

Сегмент РЖД: да
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)

Монтажные характеристики

Вид присоединяемых проводников: шина/провод
Возможность самостоятельного подключения дополнительных устройств: да
Макс. сечение присоединяемых медных шин (мм): 6 х 25
Макс. сечение присоединяемых проводов (мм²): 70

Подходит для монтажа на DIN-рейку: нет
Присоединение внешних проводников: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость: 9
Диапазон рабочих температур (˚С): от -40°С до +70°С
Категория применения: A
Категория применения по селективности: неселективный

Климатическое исполнение и категория размещения: У3
Комплексная защита от замыканий на землю: нет
Рабочая высота, (м): 2 000
Степень защиты (IP): IP30

Электротехнические характеристики

Вид расцепителей: электронный
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Вспомогательные (свободные) контакты: Нет
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
Диапазон регулировки теплового расцепителя (А): 0,4-1In
Количество полюсов: 3
Контрольная температура (°С): 30
Наличие привода: ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальное напряжение изоляции Ui (В): 800
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Номинальный кратковременно выдерживаемый ток Icw (А): 1 920
Номинальный продолжительный ток Iu (А): 160
Номинальный ток In (А): 160

Предельная коммутационная способность переменного тока Icu (кА): 8
Предельная коммутационная способность переменного тока Icu (кА)2: 40
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Род тока: AC
С расцеплением под напряжением: да
Тип расцепителя: MR1.0
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2;4;8;16;OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А): 1920
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
