Артикул: 251737

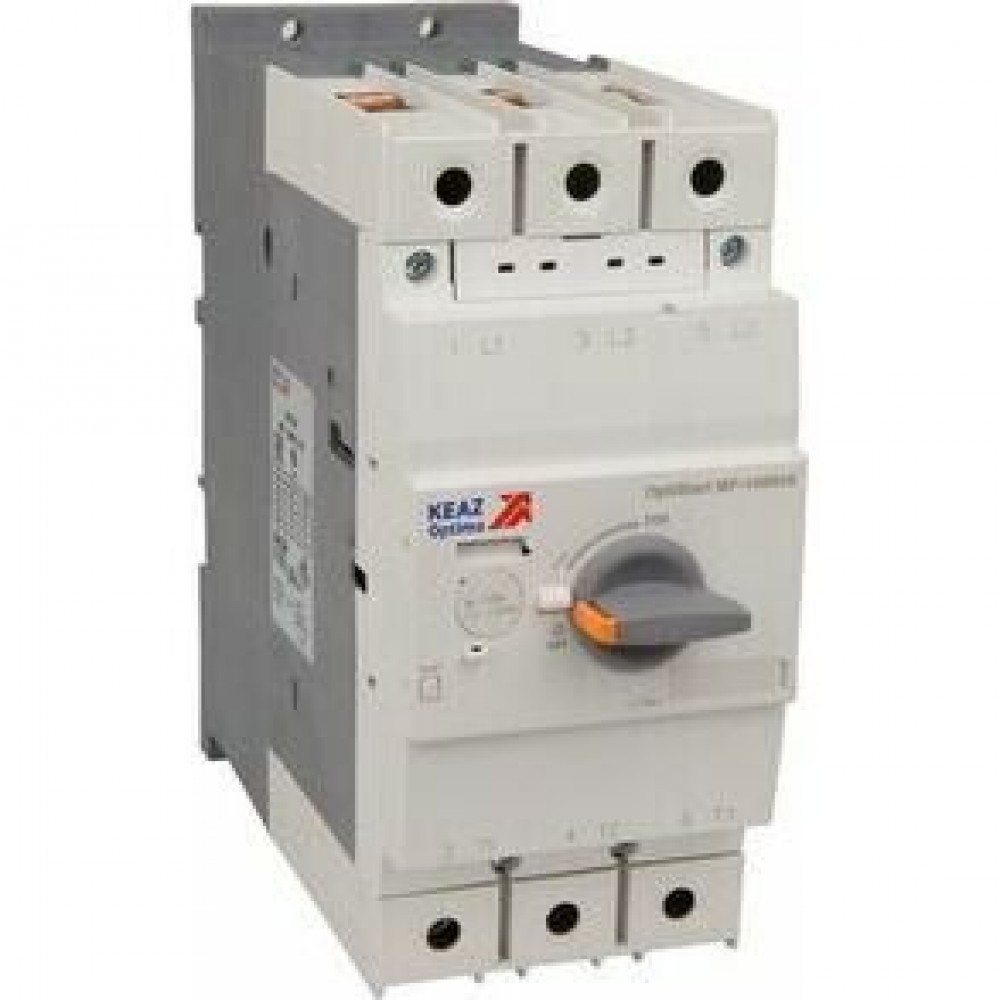

Выключатель автоматический OptiStart MP-100RHI-32

Name: Выключатель автоматический OptiStart MP-100RHI-32
Brand: КЭАЗ
SKU: 251737
Price: 42366 RUB
Availability: InStock

42 366 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Автоматический 3 полюсный выключатель защиты двигателя 10 класса теплового расцепителя переменного тока с предельной коммутационной способностью при переменном токе кА на номинальный ток 100 А с уставкой расцепителей токов короткого замыкания 416 и диапазоном регулировки теплового расцепителя 80-100 А.

Основные характеристики

Классификация

Категория ETIM: Автоматический выключатель (автомат) защиты двигателя (EC000074)

Габариты и материалы

Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 165
Габариты изделия: Глубина (мм): 171

Электротехнические характеристики

Мощность двигателя Р (kW) для AC3, V=690AC: 22
Мощность двигателя Р (kW) для AC3, V=230AC: 7,5
Мощность двигателя Р (kW) для AC3, V=400AC: 15
Количество полюсов: 3
Номинальный ток In (А): 100
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 100
Уставка расцепителей токов короткого замыкания: 416
Вид расцепителей: электромагнитный
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное импульсное напряжение Uimp (кВ): 8
Класс теплового расцепителя: 10
Номинальный продолжительный ток Iu (А): 32
Чувствительность к обрыву фазы: да
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 416
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 12
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 9
Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100

Монтажные характеристики

Тип подключения: винтовое соединение
Конструктивное исполнение: Встраиваемое устройство стационарной установки

Эксплуатационные характеристики

Степень защиты (IP): IP20

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1
Дополнительное оборудование: Нет
С интегрированным вспомогательным переключателем: нет
С встроенным расцепителем пониженного напряжения: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 2,2

Объем, м.куб:

1 шт 0,00197505

Габариты упаковки (содержит 1 шт):

Ширина (мм) 70

Высота (мм) 165

Глубина (мм) 171

Штрих-код EAN13:

1 шт 4600572337663

Документация

Техническая информация

Каталог OptiStart

Руководства

Паспорт OptiStart MP

РЭ OptiStart MP

Референции (отзывы)

Референция ООО "Комплектснабэлектромонтаж"

Референция ЦПО при Спецстрое России

Референция МРСК Сибири - АлтайЭнерго

Референция от Башнефть-Сервис НПЗ Optimat D, Optistart

Сертификаты

СС ТР ТС 004 OptiStart MP

Декларации

ДС ТР ЕАЭС 037 OptiStart MP

3D-модели

3D модели OptiStart

Прочее

База данных для EPLAN Electric P8 OptiStart MP

Технические характеристики 251737
