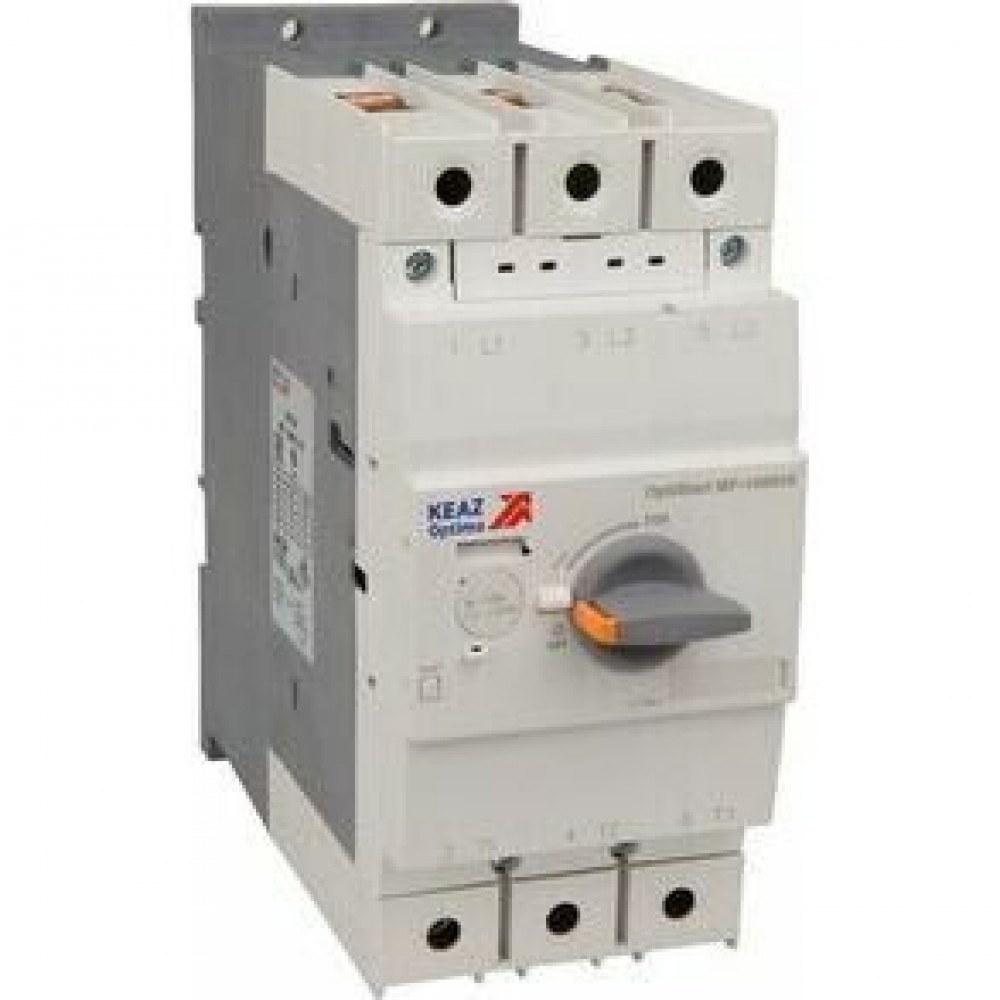

Выключатель автоматический OptiStart MP-100RHI-26

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Автоматический 3 полюсный выключатель защиты двигателя 10 класса теплового расцепителя переменного тока с предельной коммутационной способностью при переменном токе кА на номинальный ток 100 А с уставкой расцепителей токов короткого замыкания 338 и диапазоном регулировки теплового расцепителя 80-100 А.

Основные характеристики

Классификация

Категория ETIM: Автоматический выключатель (автомат) защиты двигателя (EC000074)

Габариты и материалы

Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 165
Габариты изделия: Глубина (мм): 171

Электротехнические характеристики

Мощность двигателя Р (kW) для AC3, V=690AC: 18,5
Мощность двигателя Р (kW) для AC3, V=230AC: 5,5
Мощность двигателя Р (kW) для AC3, V=400AC: 11
Количество полюсов: 3
Номинальный ток In (А): 100
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 100
Уставка расцепителей токов короткого замыкания: 338
Вид расцепителей: электромагнитный
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное импульсное напряжение Uimp (кВ): 8
Класс теплового расцепителя: 10
Номинальный продолжительный ток Iu (А): 26
Чувствительность к обрыву фазы: да
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 338
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 12
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 9
Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100

Монтажные характеристики

Тип подключения: винтовое соединение
Конструктивное исполнение: Встраиваемое устройство стационарной установки

Эксплуатационные характеристики

Степень защиты (IP): IP20

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1
Дополнительное оборудование: Нет
С интегрированным вспомогательным переключателем: нет
С встроенным расцепителем пониженного напряжения: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 2,2

Объем, м.куб:

1 шт 0,00197505

Габариты упаковки (содержит 1 шт):

Ширина (мм) 70

Высота (мм) 165

Глубина (мм) 171

Штрих-код EAN13:

1 шт 4600572337656

Документация

Техническая информация

Каталог OptiStart

Руководства

Паспорт OptiStart MP

РЭ OptiStart MP

Референции (отзывы)

Референция ООО "Комплектснабэлектромонтаж"

Референция ЦПО при Спецстрое России

Референция МРСК Сибири - АлтайЭнерго

Референция от Башнефть-Сервис НПЗ Optimat D, Optistart

Сертификаты

СС ТР ТС 004 OptiStart MP

Декларации

ДС ТР ЕАЭС 037 OptiStart MP

3D-модели

3D модели OptiStart

Прочее

База данных для EPLAN Electric P8 OptiStart MP

Габариты и материалы

Габариты изделия Высота (мм): 165
Габариты изделия Глубина (мм): 171

Габариты изделия Ширина (мм): 70

Дополнительные особенности

Дополнительное оборудование: Нет
С встроенным расцепителем пониженного напряжения: нет

С интегрированным вспомогательным переключателем: нет
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1

Классификация

Категория ETIM: Автоматический выключатель (автомат) защиты двигателя (EC000074)

Тип приёмки: ОТК

Монтажные характеристики

Конструктивное исполнение: Встраиваемое устройство стационарной установки

Тип подключения: Винтовое соединение

Характеристики ETIM

Категория ETIM: Автоматический выключатель (автомат) защиты двигателя

Эксплуатационные характеристики

Категория применения IEC и номинальный ток: A/AC-3

Степень защиты (IP): IP20

Электротехнические характеристики

Вид расцепителей: электромагнитный
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 338
Класс теплового расцепителя: 10
Количество полюсов: 3
Мощность двигателя Р (kW) для AC3, V=230AC: 5,5
Мощность двигателя Р (kW) для AC3, V=400AC: 11
Мощность двигателя Р (kW) для AC3, V=690AC: 18,5
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 9
Номинальное импульсное напряжение Uimp (кВ): 8

Номинальное напряжение изоляции Ui (В): 1 000
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальный продолжительный ток Iu (А): 26
Номинальный ток In (А): 100
Предельная коммутационная способность переменного тока Icu (кА): 100
Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 12
Род тока: AC
Уставка расцепителей токов короткого замыкания: 338
Чувствительность к обрыву фазы: да
