Артикул: 273903

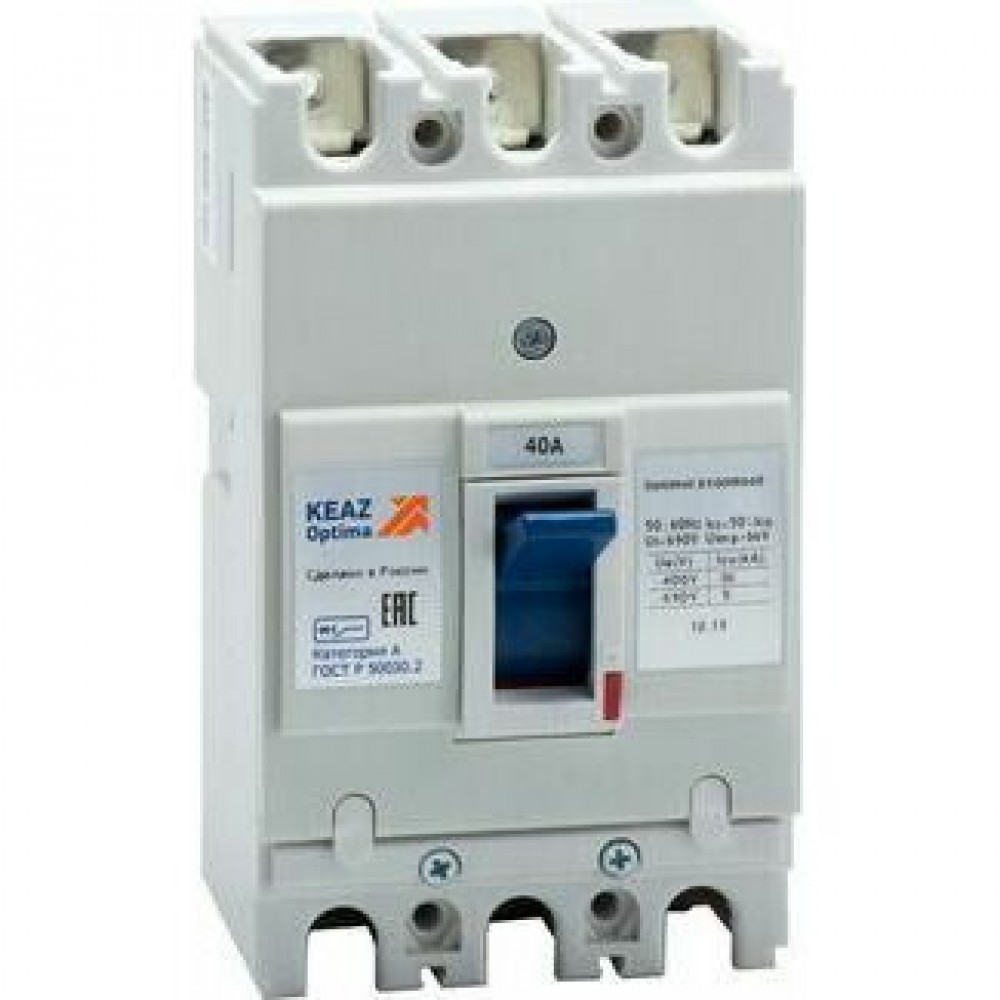

Выключатель автоматический OptiMat E100N040-УХЛ3-РЕГ
12 676 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание товара
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 40 А.
Основные характеристики
Характеристики ETIM- Категория ETIM: Силовой автоматический выключатель
- Базовая уставка: да
- Тип изделия: Выключатель автоматический
- Габариты изделия: Ширина (мм): 75
- Габариты изделия: Высота (мм): 130
- Габариты изделия: Глубина (мм): 60
- Количество полюсов: 3
- Номинальный ток In (А): 40
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 5
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 20
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 400А
- Наличие независимого расцепителя: нет
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
- Номинальный продолжительный ток Iu (А): 40
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 5
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 20
- Уставки рабочего тока расцепителя IR (А): 40
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 400
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 10
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых шин (мм): 16
- Вид присоединяемых проводников: шина/провод
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Средний срок службы (лет): 10
- Стандарт российский (ГОСТ, ТУ): ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
- Дополнительный расцепитель: Нет
Дополнительные характеристики
Единица измерения 1 шт
Упаковочная норма 1 шт
Код ТН ВЭД 8536201007
Вес, кг:
1 шт 0,82
Объем, м.куб:
1 шт 0,0011039
Габариты упаковки (содержит 1 шт):
Ширина (мм) 140
Высота (мм) 83
Глубина (мм) 95
Штрих-код EAN13:
1 шт 4600572411455
Документация
Техническая информация
Руководства
Инструкция по установке аксессуаров автоматических выключателей OptiMat E
Руководство по эксплуатации автоматических выключателей OptiMat E100
Инструкции по входному контролю покупателя
Референции (отзывы)
Референция АО Сетевая компания КЭС
Завод электротехнического оборудования и трансформаторных подстанций
Референция Управляющая Компания ЭФКО
Референция ООО "Новые строительные технологии"
Референция ООО ПКФ "ВоронежЭнергоСтандарт"
Референция ООО "Автоматика СэмКабель"
Референция ООО "Элком-Электрощит"
Референция МРСК Сибири - АлтайЭнерго
Референция "Автоматика СэмКабель"
Сертификаты
Сертификат ИНТЕРГАЗСЕРТ OptiMat Е и аксессуары
Свидетельство о типовом одобрении РКО OptiMat E
Свидетельство о типовом одобрении РМРС OptiMat E
Патенты
3D-модели
OptiMat E250 перегородки верхние
OptiMat E100 устройство блокировки положения (отключено)
OptiMat E100 с клеммными крышками нижняя
OptiMat E100 с клеммными крышками верхняя
OptiMat E100 рукоятка поворотная выносная
OptiMat E100 расширители полюсов 63...100 нижние.STEP
OptiMat E100 расширители полюсов 16...50 верхние.STEP
OptiMat E100 перегородки нижние
OptiMat E100 перегородки верхние
OptiMat E100 колодки 63-100 нижние
OptiMat E100 колодки 63-100 верхние
OptiMat E100 колодки 16-50 нижние
OptiMat E100 колодки 16-50 верхние
OptiMat E100 адаптер крепления на дин-рейку
Чертежи
Чертеж выключатель OptiMat E100
Подтверждение производства в РФ
Заключение Минпромторга О подтверждении КЭАЗ по 719
Выписка из Акта экспертизы КТПП (2022)
Выписки из Реестров отечественной продукции и производителей отечественной продукции
Прочее
Технические характеристики 273903
Габариты и материалы
- Габариты изделия Высота (мм)
- 130
- Габариты изделия Глубина (мм)
- 60
- Габариты изделия Ширина (мм)
- 75
Дополнительные особенности
- Дополнительный расцепитель
- Нет
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
Классификация
- Базовая уставка
- да
- Тип изделия
- Выключатель автоматический
- Тип приёмки
- Речной регистр (РРР)
Монтажные характеристики
- Вид присоединяемых проводников
- шина/провод
- Возможность самостоятельного подключения дополнительных устройств
- да
- Макс. сечение присоединяемых проводов (мм²)
- 10
- Макс. сечение присоединяемых шин (мм)
- 16
- Присоединение внешних проводников
- переднее
- Способ крепления (монтажа)
- винт
- Способ установки
- стационарный с креплением на панели
Характеристики ETIM
- Категория ETIM
- Силовой автоматический выключатель
Эксплуатационные характеристики
- Включено в реестр промышленной продукции РФ
- да
- Диапазон рабочих температур (˚С)
- от -60°С до +40°С
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- УХЛ3
- Средний срок службы (лет)
- 10
- Степень защиты (IP)
- IP20
Электротехнические характеристики
- Вид расцепителей
- тепловой и электромагнитный
- Вспомогательные (свободные) контакты
- Нет
- Количество полюсов
- 3
- Наличие независимого расцепителя
- нет
- Наличие привода
- ручной
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
- 50
- Номинальное импульсное напряжение Uimp (кВ)
- 6
- Номинальное напряжение изоляции Ui (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)2
- 400
- Номинальный продолжительный ток Iu (А)
- 40
- Номинальный ток In (А)
- 40
- Предельная коммутационная способность переменного тока Icu (кА)
- 5
- Предельная коммутационная способность переменного тока Icu (кА)2
- 20
- Предельная коммутационная способность переменного тока Icu при 400АС (кА)
- 20
- Предельная коммутационная способность переменного тока Icu при 690AC (кА)
- 5
- Регулировка максимальных расцепителей тока
- нет
- Род тока
- AC
- Уставка расцепителей токов короткого замыкания
- 400А
- Уставки по току мгновенного срабатывания расцепителя Ii (А)
- 400
- Уставки рабочего тока расцепителя IR (А)
- 40
- Частота тока (Гц)
- 50/60
