Артикул: 100001

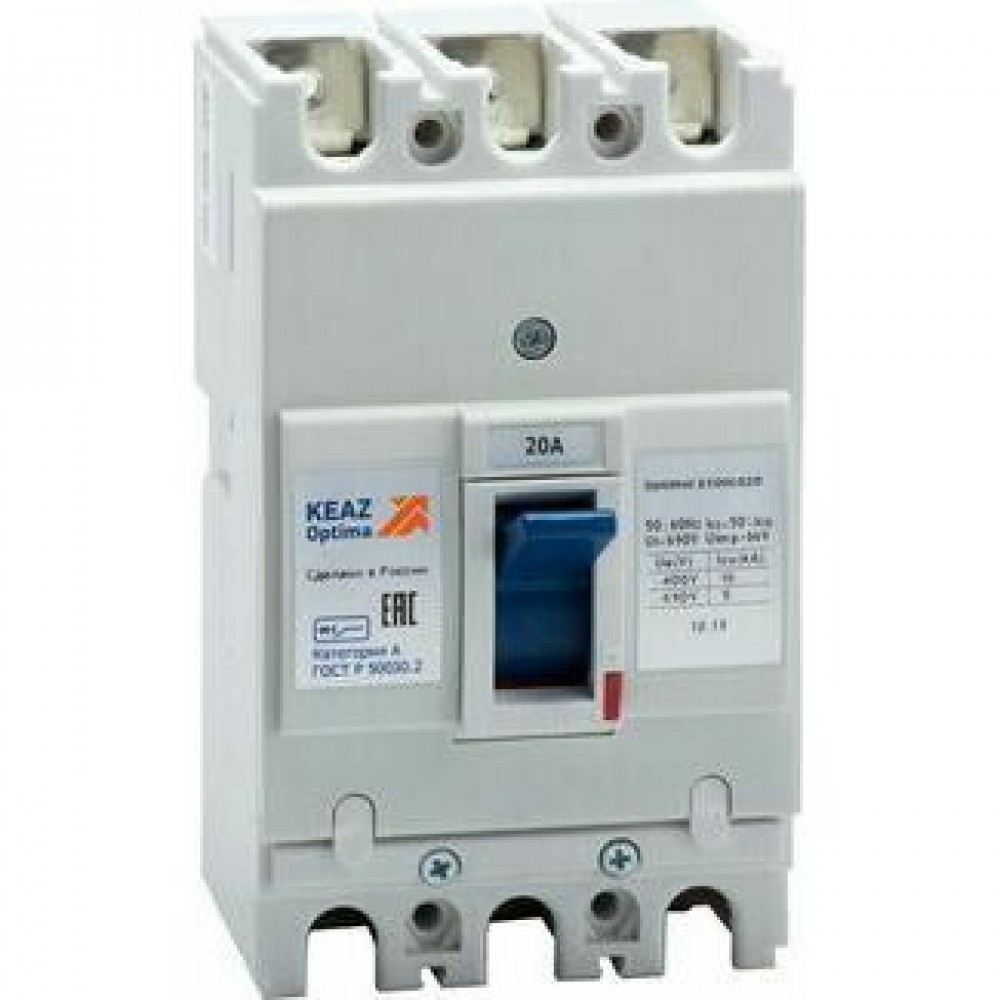

Выключатель автоматический OptiMat E100L020-УХЛ3
10 497 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание товара
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 20 А.
Основные характеристики
Классификация- Базовая уставка: да
- Категория ETIM: Силовой автоматический выключатель (EC000228)
- Тип изделия: Выключатель автоматический
- Габариты изделия: Ширина (мм): 75
- Габариты изделия: Высота (мм): 130
- Габариты изделия: Глубина (мм): 60
- Количество полюсов: 3
- Номинальный ток In (А): 20
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 5
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 6
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 400А
- Наличие независимого расцепителя: нет
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
- Номинальный продолжительный ток Iu (А): 20
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 5
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6
- Уставки рабочего тока расцепителя IR (А): 20
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 400
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 10
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых шин (мм): 16
- Вид присоединяемых проводников: шина/провод
- Степень защиты (IP): IP20
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Средний срок службы (лет): 10
- Стандарт российский (ГОСТ, ТУ): ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
- Дополнительный расцепитель: Нет
Дополнительные характеристики
Единица измерения 1 шт
Упаковочная норма 1 шт
Код ТН ВЭД 8536201007
Вес, кг:
1 шт 0,802
Объем, м.куб:
1 шт 0,0011039
Габариты упаковки (содержит 1 шт):
Ширина (мм) 140
Высота (мм) 83
Глубина (мм) 95
Штрих-код EAN13:
1 шт 4630008680988
Документация
Техническая информация
Руководства
Инструкция по установке аксессуаров автоматических выключателей OptiMat E
Руководство по эксплуатации автоматических выключателей OptiMat E100
Инструкции по входному контролю покупателя
Референции (отзывы)
Референция АО Сетевая компания КЭС
Завод электротехнического оборудования и трансформаторных подстанций
Референция Управляющая Компания ЭФКО
Референция ООО "Новые строительные технологии"
Референция ООО ПКФ "ВоронежЭнергоСтандарт"
Референция ООО "Автоматика СэмКабель"
Референция ООО "Элком-Электрощит"
Референция МРСК Сибири - АлтайЭнерго
Сертификаты
Сертификат ИНТЕРГАЗСЕРТ OptiMat Е и аксессуары
Декларации
Патенты
3D-модели
3D-модель Адаптер OptiMat Е100
3D-модель Крышка клеммная Optimat E100
3D-модель Межполюсная перегородка OptiMat Е100
3D-модель Рукоятка поворотная выносная OptiMat E100
Чертежи
Чертеж выключатель OptiMat E100
Подтверждение производства в РФ
Заключение Минпромторга О подтверждении КЭАЗ по 719
Выписка из Акта экспертизы КТПП (2022)
Выписки из Реестров отечественной продукции и производителей отечественной продукции
Прочее
Технические характеристики 100001
Габариты и материалы
- Габариты изделия Высота (мм)
- 130
- Габариты изделия Глубина (мм)
- 60
- Габариты изделия Ширина (мм)
- 75
Дополнительные особенности
- Дополнительный расцепитель
- Нет
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
Классификация
- Базовая уставка
- да
- Категория ETIM
- Силовой автоматический выключатель (EC000228)
- Тип изделия
- Выключатель автоматический
- Тип приёмки
- ОТК
Монтажные характеристики
- Вид присоединяемых проводников
- шина/провод
- Возможность самостоятельного подключения дополнительных устройств
- да
- Макс. сечение присоединяемых проводов (мм²)
- 10
- Макс. сечение присоединяемых шин (мм)
- 16
- Присоединение внешних проводников
- переднее
- Способ крепления (монтажа)
- винт
- Способ установки
- стационарный с креплением на панели
Характеристики ETIM
- Категория ETIM
- Силовой автоматический выключатель
Эксплуатационные характеристики
- Включено в реестр промышленной продукции РФ
- да
- Диапазон рабочих температур (˚С)
- от -60°С до +40°С
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- УХЛ3
- Средний срок службы (лет)
- 10
- Степень защиты (IP)
- IP20
Электротехнические характеристики
- Вид расцепителей
- тепловой и электромагнитный
- Вспомогательные (свободные) контакты
- Нет
- Количество полюсов
- 3
- Наличие независимого расцепителя
- нет
- Наличие привода
- ручной
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
- 50
- Номинальное импульсное напряжение Uimp (кВ)
- 6
- Номинальное напряжение изоляции Ui (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)2
- 400
- Номинальный продолжительный ток Iu (А)
- 20
- Номинальный ток In (А)
- 20
- Предельная коммутационная способность переменного тока Icu (кА)
- 5
- Предельная коммутационная способность переменного тока Icu (кА)2
- 6
- Предельная коммутационная способность переменного тока Icu при 400АС (кА)
- 6
- Предельная коммутационная способность переменного тока Icu при 690AC (кА)
- 5
- Регулировка максимальных расцепителей тока
- нет
- Род тока
- AC
- Уставка расцепителей токов короткого замыкания
- 400А
- Уставки по току мгновенного срабатывания расцепителя Ii (А)
- 400
- Уставки рабочего тока расцепителя IR (А)
- 20
- Частота тока (Гц)
- 50/60
