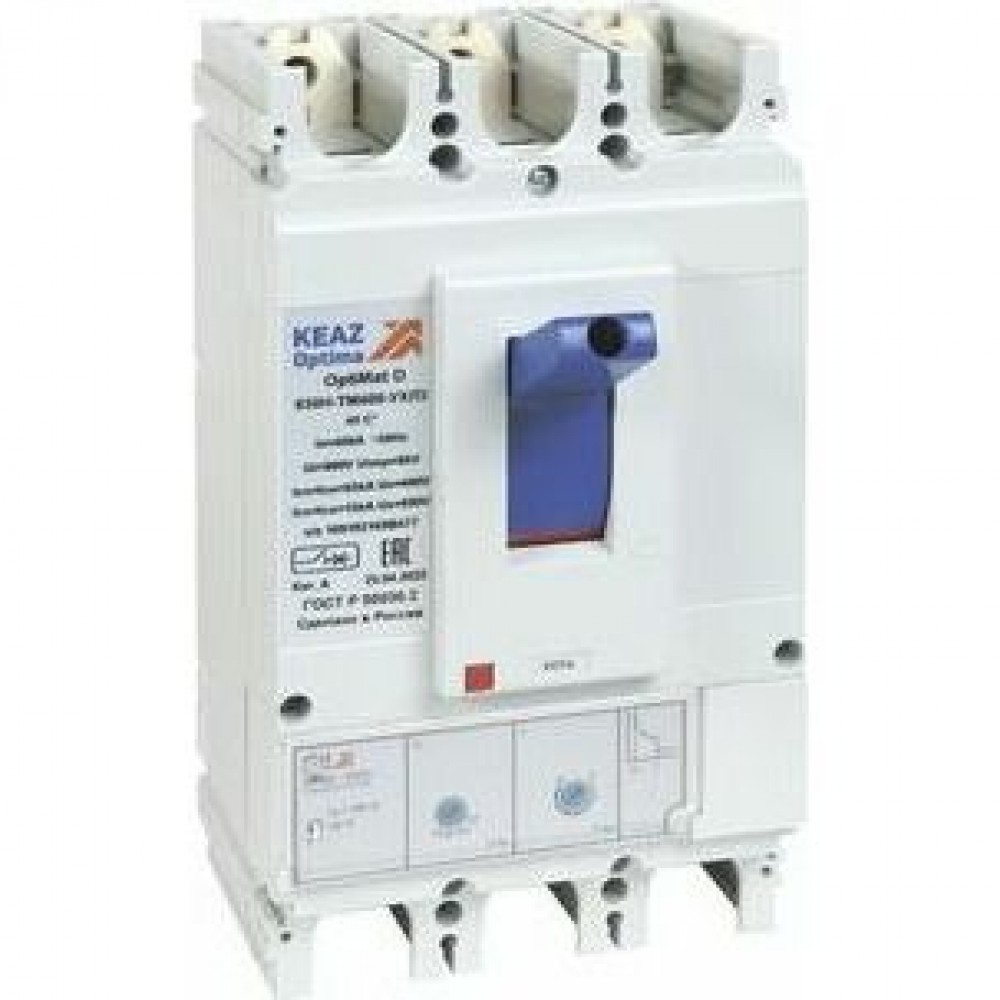

Выключатель автоматический OptiMat D630H-TM320-УХЛ3

Габариты и материалы

Габариты изделия Высота (мм)

256

Габариты изделия Глубина (мм)

167

Габариты изделия Ширина (мм)

140

Дополнительные особенности

Вид рукоятки

центральная

Возможность установки индикатора отключения

да

Межполюсное расстояние (мм)

45

Моторный привод (дополнительно)

да

Моторный привод встроенный

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

2 х (6 х 32)

Макс. сечение присоединяемых проводов (мм²)

120

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Расположение рукоятки ручного привода

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Включено в реестр промышленной продукции РФ

да

Диапазон рабочих температур (˚С)

от -60°С до +70°С

Категория применения

A

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Комплексная защита от замыканий на землю

нет

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP30

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Время номинально кратковременно выдерживаемого тока tcw (с)

0,5

Вспомогательные (свободные) контакты

Нет

Диапазон краткосрочной задержки расцепителя короткого замыкания (с)

без выдержки

Диапазон регулировки теплового расцепителя (А)

0,7-1In

Количество полюсов

3

Контрольная температура (°С)

40

Механический счётчик циклов

нет

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

65

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

15

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный кратковременно выдерживаемый ток Icw (А)

7 500

Номинальный продолжительный ток Iu (А)

320

Номинальный ток In (А)

320

Предельная коммутационная способность переменного тока Icu (кА)

15

Предельная коммутационная способность переменного тока Icu (кА)2

65

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

65

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

15

Рабочий диапазон сетевого напряжения (В)

24-690

Регулировка максимальных расцепителей тока

да

Род тока

AC

С расцеплением под напряжением

да

Тип расцепителя

TM

Уставка расцепителей токов короткого замыкания

5-10In

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

Мгн.

Уставки по току мгновенного срабатывания расцепителя Ii (А)

1600;3200

Уставки рабочего тока расцепителя IR (А)

224;256;288;320

Частота тока (Гц)

50
