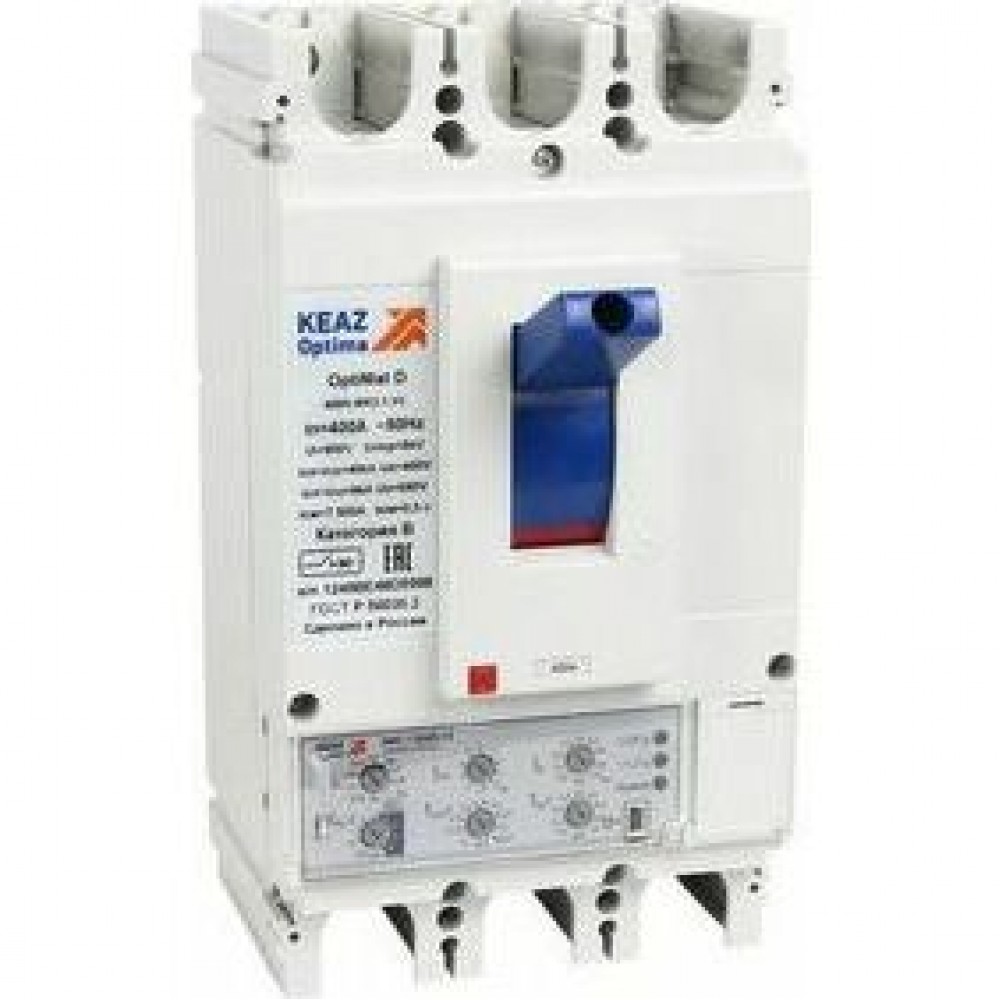

Выключатель автоматический OptiMat D630H-MR2.1-У3

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 630 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 140
Габариты изделия: Высота (мм): 256
Габариты изделия: Глубина (мм): 167

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 630
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 10
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 65
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 1,5-10In
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 800
Номинальное импульсное напряжение Uimp (кВ): 8
С расцеплением под напряжением: да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: MR2.1
Контрольная температура (°С): 30
Номинальный продолжительный ток Iu (А): 630
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 65
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 10
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;0,95;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,125;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 7000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;Мгн.
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;OFF

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 120
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Вид присоединяемых проводников: шина/провод
Тип подключения: болтовое соединение
Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

Степень защиты (IP): IP30
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -40°С до +70°С
Категория применения: B

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)
Возможность установки индикатора отключения: да
Моторный привод встроенный: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536209007

Вес, кг:

1 шт 5,746

Объем, м.куб:

1 шт 0,00640538

Габариты упаковки (содержит 1 шт):

Ширина (мм) 285

Высота (мм) 145

Глубина (мм) 155

Штрих-код EAN13:

1 шт 4600572519786

Документация

Техническая информация

Буклет OptiMat D

Catalog OptiMat D EN

Каталог OptiMat D

Руководства

Приложение к РЭ для микропроцессорных расцепителей MR1, MR2 для D400, D630, D800, D1000, D1250, D1600

Руководство по эксплуатации автоматических выключателей OptiMat D400 и OptiMat D630

Инструкция по монтажу выключателей OptiMat D400 и OptiMat D630

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя авт. выкл. OptiMat D, ВА53, ВА55

Референции (отзывы)

Электрощит-Сервис

Референция ООО "ШНЭЛ"

Референция ООО "Энерго Сервис"

Референция МРСК

Референция ШЕШМАОЙЛ

Референция "ЭдвансГрупп"

Референция "Электрон Иркутск"

Референция АО Сетевая компания КЭС

Отзыв от Россети Юг

Завод электротехнического оборудования и трансформаторных подстанций

OAO «M3T3 им B.H.KО3ЛOBA»

Референция от Башнефть-Сервис НПЗ Optimat D, Optistart

Референция "Автоматика СэмКабель"

Референция Управляющая Компания ЭФКО

Референция Диарт

Сертификаты

СС ТР ТС 004, 020 OptiMat D

СС ТР ТС 004 OptiMat D TM

РМРС Свидетельство OptiMat D

РКО Свидетельство OptiMat D

Сертификат ИНТЕРГАЗСЕРТ OptiMat D и аксессуары

Сертификат TP TC 004 OptiMat D 250, OptiMat D 630

Декларации

ДС ТР ТС 001 OptiMat A, OptiMat D

ДС ТР ТС 004 Комплект втычное и выдвижное исполнение OptiMat D

ДС ТР ТС 004 Расширители и удлинители полюсов OptiMat D

ДС ТР ЕАЭС 037 OptiMat D

3D-модели

3D-модель Контакт вспомогательный OptiMat D

3D-модель Расцепитель минимального напряжения OptiMat D100, D160, D250, D400, D630-230AC-УХЛ3

3D-модель Устройство блокировки положения (отключено) OptiMat D100, D160, D250, D400, D630-УХЛ3

3D-модель Расцепитель независимый OptiMat D800, D1000, D1250, D1600-220DC230AC-УХЛ3

3D-модель Привод двигательный OptiMat D100, D160, D250-У3

3D-модель Комплект для заднего присоединения OptiMat D400...630-УХЛ3-длинный и короткий

3D-модель Цоколь для втычного исполнения OptiMat D100, D160 и D250

3D-модель Комплект для выдвижного исполнения OptiMat D100, D160 и D250

3D-модель Элемент питания для расцепителей MR OptiMat D

3D-модель Крышка клеммная OptiMat D100, D160 и D250

3D-модель Вилка и розетка для вторичных цепей MSTB-2.513-OptiMatВА57-УХЛ3

3D-модель OptiMat D Автоматические выключатели в литом корпусе на токи от 16А до 250А

OptiMat D Автоматические выключатели в литом корпусе на токи от 160А до 630А

OptiMat D Автоматические выключатели в литом корпусе на токи от 320А до 1600А

3D-модель выключателей OptiMat D400 и OptiMat D630

3D-модель Привод двигательный OptiMat D400, D630-У3

3D-модель Расцепитель независимый OptiMat D

3D-модель Крышка клеммная OptiMat D400 и OptiMat D630

3D-модель Расширители полюсов OptiMat D100, D160, D250-УХЛ3-3 шт

3D-модель Привод ручной дистанционный OptiMat D100, D160 и D250

3D-модель Комплект для втычного присоединения OptiMat D400 и D630

3D-модель Расширители полюсов OptiMat D400, D630-УХЛ3-короткий-3 шт

3D-модель комплекта расширителей полюсов выключателей OptiMat D400 и D630 (длинный)

3D-модель Привод ручной дистанционный OptiMat D400 и D630

3D-модель Комплект для выдвижного исполнения OptiMat D400 и D630

Чертежи

Чертеж выключателей Optimat D400 и OptiMat D630

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

Таблицы каскадирования

База данных для EPLAN Electric P8 OptiMat D

Таблицы селективности

OptiMat D опросный лист

Габариты и материалы

Габариты изделия Высота (мм): 256
Габариты изделия Глубина (мм): 167

Габариты изделия Ширина (мм): 140

Дополнительные особенности

Вид рукоятки: центральная
Возможность установки индикатора отключения: да
Межполюсное расстояние (мм): 45
Моторный привод (дополнительно): да

Моторный привод встроенный: нет
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина/провод
Возможность самостоятельного подключения дополнительных устройств: да
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Макс. сечение присоединяемых проводов (мм²): 120
Подходит для монтажа на DIN-рейку: нет

Присоединение внешних проводников: переднее
Расположение рукоятки ручного привода: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели
Тип подключения: болтовое соединение

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость: 9
Включено в реестр промышленной продукции РФ: да
Диапазон рабочих температур (˚С): от -40°С до +70°С
Категория применения: B
Категория применения по селективности: селективный

Климатическое исполнение и категория размещения: У3
Комплексная защита от замыканий на землю: нет
Рабочая высота, (м): 2 000
Степень защиты (IP): IP30

Электротехнические характеристики

Вид расцепителей: электронный
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Вспомогательные (свободные) контакты: Нет
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
Диапазон регулировки теплового расцепителя (А): 0,4-1In
Количество полюсов: 3
Контрольная температура (°С): 30
Механический счётчик циклов: нет
Наличие привода: ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 10
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальное напряжение изоляции Ui (В): 800
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
Номинальный продолжительный ток Iu (А): 630
Номинальный ток In (А): 630

Предельная коммутационная способность переменного тока Icu (кА): 10
Предельная коммутационная способность переменного тока Icu (кА)2: 65
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 65
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Род тока: AC
С расцеплением под напряжением: да
Тип расцепителя: MR2.1
Уставка расцепителей токов короткого замыкания: 1,5-10In
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,125;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2;4;8;16;OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А): 7000
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;OFF
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;0,95;1
Частота тока (Гц): 50

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи магазина или ТК. Дата и время получения заранее согласуется с менеджером магазина. Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.
