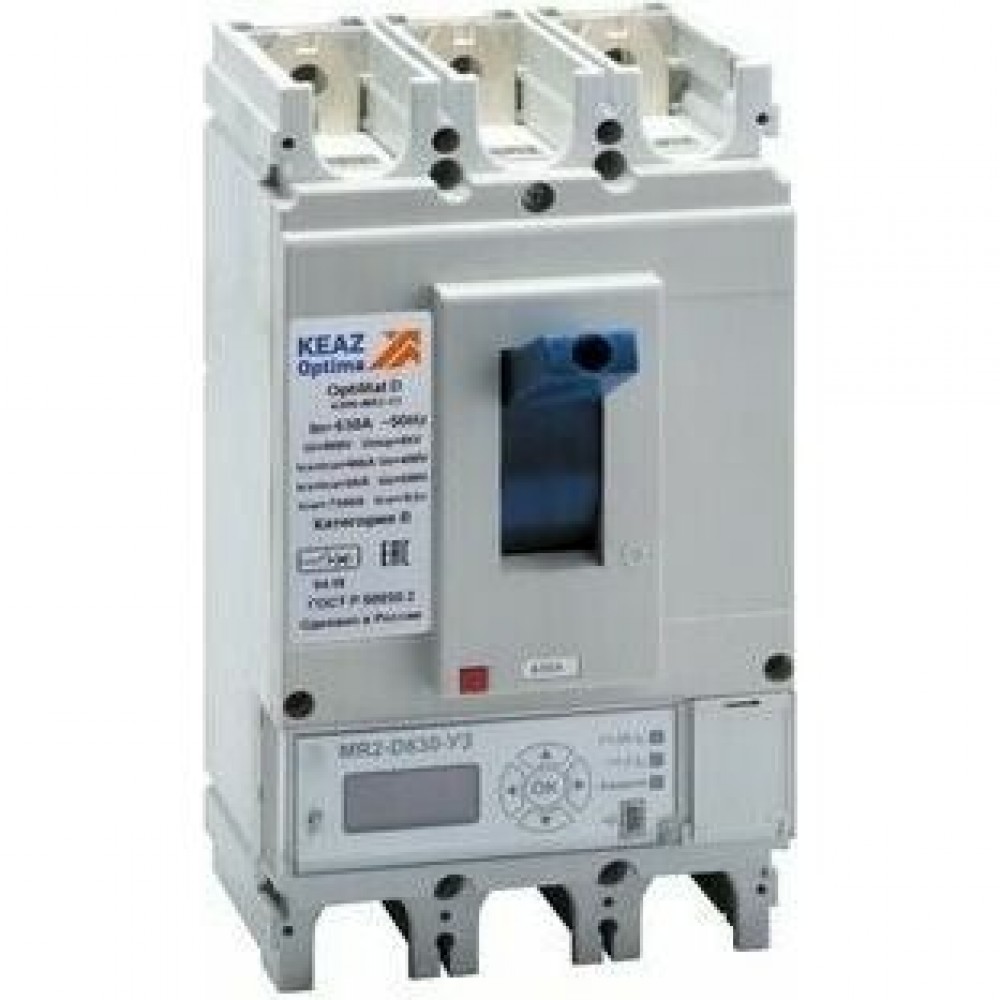

Выключатель автоматический OptiMat D630H-MR1.1-У3-РЕГ

Габариты и материалы

Габариты изделия Высота (мм)

256

Габариты изделия Глубина (мм)

167

Габариты изделия Ширина (мм)

140

Дополнительные особенности

Моторный привод встроенный

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-062-05758109-2015

Классификация

Тип изделия

Выключатель автоматический

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

2х(6х32)

Макс. сечение присоединяемых проводов (мм²)

120

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

монтажная панель

Способ установки

стационарный

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -40°С до +40°С

Категория применения

A

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У3

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Время номинально кратковременно выдерживаемого тока tcw (с)

0,5

Вспомогательные (свободные) контакты

нет

Количество полюсов

3

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальный кратковременно выдерживаемый ток Icw (А)

7 500

Номинальный продолжительный ток Iu (А)

630

Номинальный ток In (А)

630

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

65

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

10

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

MR1.1

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0 ; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)

0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0

Уставки по времени срабатывания расцепителя при токе 6IR (с)

0,5; 1; 2; 4

Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)

2; 4; 8; 12; 16

Уставки по току мгновенного срабатывания расцепителя Ii (А)

7000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)

0,4 - 0,6 - 0,8 - 1,0

Уставки рабочего тока расцепителя IR (А)

250; 270; 290; 310; 330; 350; 370; 390; 410; 430; 450; 470; 490; 510; 530; 550; 570; 590; 610; 630

Частота тока (Гц)

50
