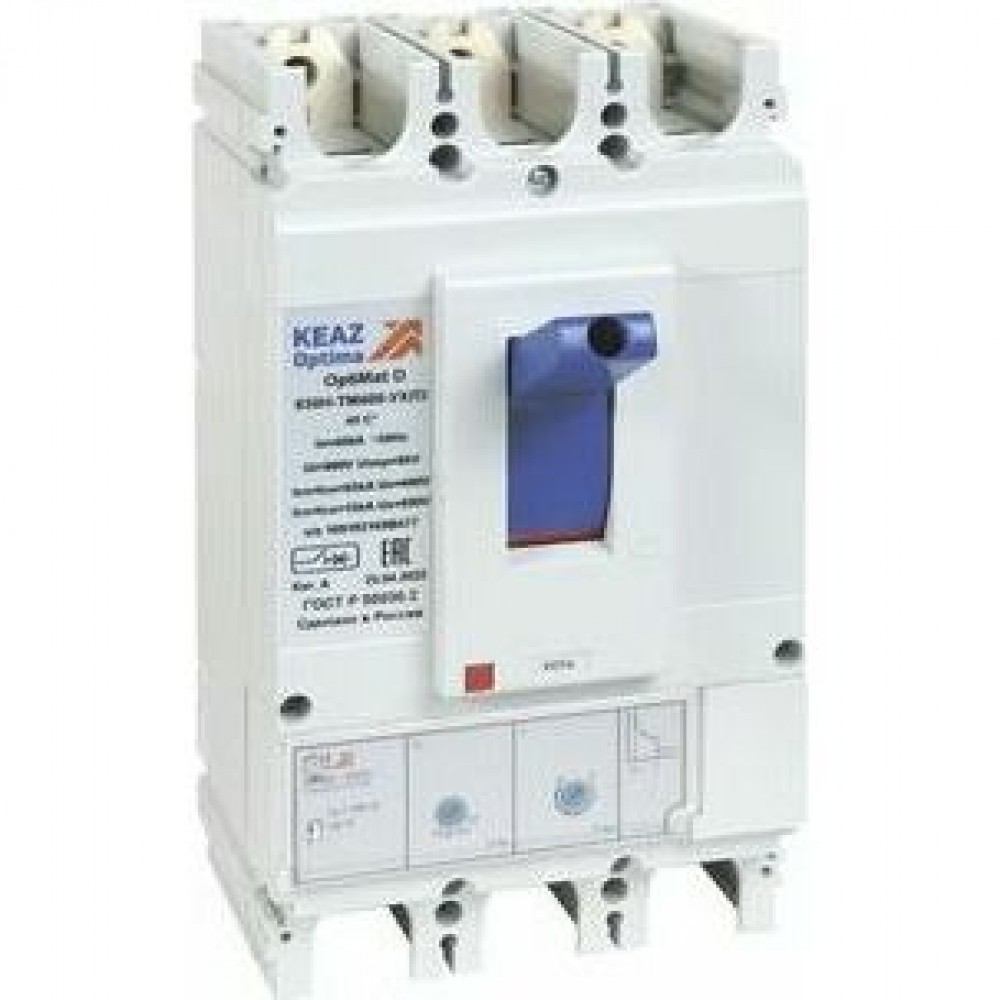

Выключатель автоматический OptiMat D630F-TM320-УХЛ3

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 291469

Все товары КЭАЗ

Выключатель автоматический OptiMat D630F-TM320-УХЛ3

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 320 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 140
Габариты изделия: Высота (мм): 256
Габариты изделия: Глубина (мм): 167

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 320
Диапазон регулировки теплового расцепителя (А): 0,7-1In
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 10
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 50
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 5-10In
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 800
Номинальное импульсное напряжение Uimp (кВ): 8
С расцеплением под напряжением: да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: TM
Контрольная температура (°С): 40
Номинальный продолжительный ток Iu (А): 320
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): без выдержки
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 10
Уставки рабочего тока расцепителя IR (А): 224;256;288;320
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 1600;3200

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 120
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Вид присоединяемых проводников: шина/провод
Тип подключения: болтовое соединение
Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

Степень защиты (IP): IP30
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +70°С
Комплексная защита от замыканий на землю: нет
Категория применения: A

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)
Возможность установки индикатора отключения: да
Моторный привод встроенный: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536209007

Вес, кг:

1 шт 5,766

Объем, м.куб:

1 шт 0,00598528

Габариты упаковки (содержит 1 шт):

Ширина (мм) 140

Высота (мм) 167

Глубина (мм) 256

Штрих-код EAN13:

1 шт 4600572487610

Габариты и материалы

Габариты изделия Высота (мм): 256
Габариты изделия Глубина (мм): 167

Габариты изделия Ширина (мм): 140

Дополнительные особенности

Вид рукоятки: центральная
Возможность установки индикатора отключения: да
Межполюсное расстояние (мм): 45
Моторный привод (дополнительно): да

Моторный привод встроенный: нет
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина/провод
Возможность самостоятельного подключения дополнительных устройств: да
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Макс. сечение присоединяемых проводов (мм²): 120
Подходит для монтажа на DIN-рейку: нет

Присоединение внешних проводников: переднее
Расположение рукоятки ручного привода: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели
Тип подключения: болтовое соединение

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость: 9
Включено в реестр промышленной продукции РФ: да
Диапазон рабочих температур (˚С): от -60°С до +70°С
Категория применения: A
Категория применения по селективности: неселективный

Климатическое исполнение и категория размещения: УХЛ3
Комплексная защита от замыканий на землю: нет
Рабочая высота, (м): 2 000
Степень защиты (IP): IP30

Электротехнические характеристики

Вид расцепителей: тепловой и электромагнитный
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Вспомогательные (свободные) контакты: Нет
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): без выдержки
Диапазон регулировки теплового расцепителя (А): 0,7-1In
Количество полюсов: 3
Контрольная температура (°С): 40
Механический счётчик циклов: нет
Наличие привода: ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 10
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальное напряжение изоляции Ui (В): 800
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500

Номинальный продолжительный ток Iu (А): 320
Номинальный ток In (А): 320
Предельная коммутационная способность переменного тока Icu (кА): 10
Предельная коммутационная способность переменного тока Icu (кА)2: 50
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Род тока: AC
С расцеплением под напряжением: да
Тип расцепителя: TM
Уставка расцепителей токов короткого замыкания: 5-10In
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 1600;3200
Уставки рабочего тока расцепителя IR (А): 224;256;288;320
Частота тока (Гц): 50
