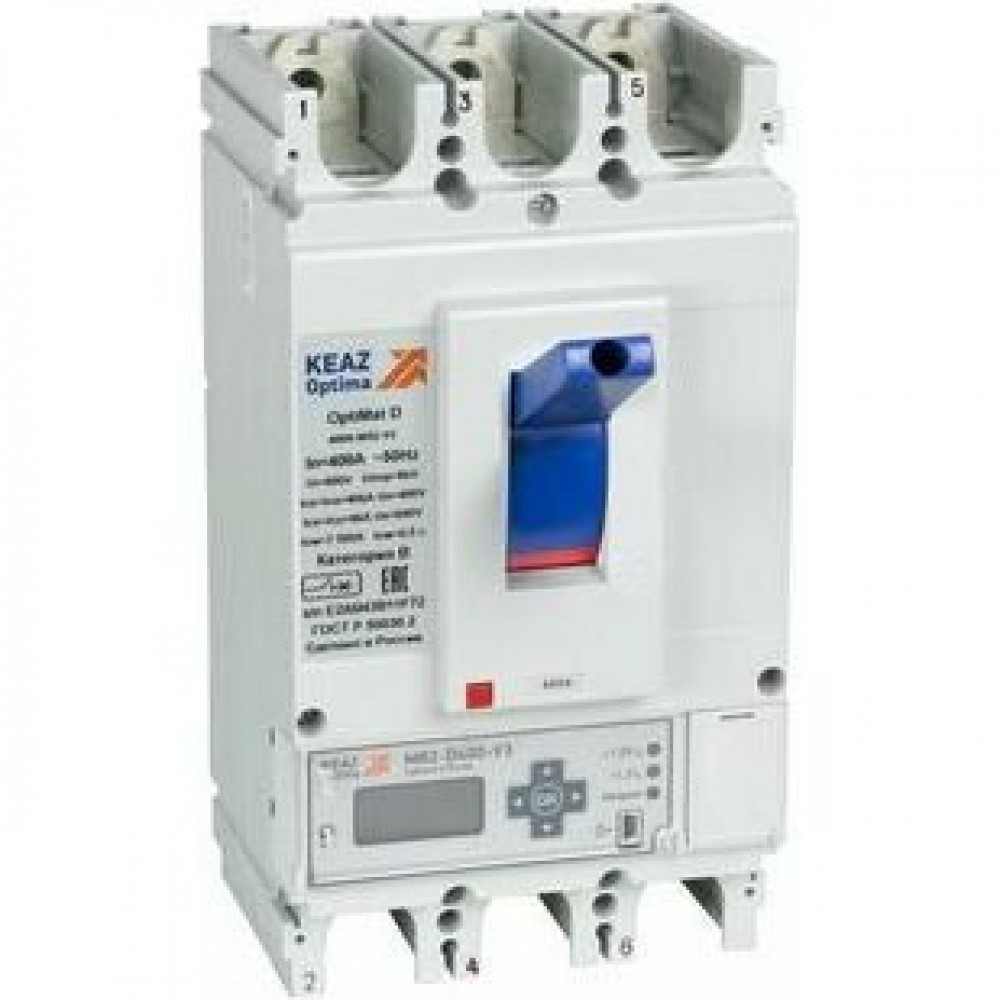

Выключатель автоматический OptiMat D400-NA-УХЛ3

Габариты и материалы

Габариты изделия Высота (мм)

256

Габариты изделия Глубина (мм)

167

Габариты изделия Ширина (мм)

140

Дополнительные особенности

Вид рукоятки

центральная

Возможность установки индикатора отключения

да

Межполюсное расстояние (мм)

45

Моторный привод (дополнительно)

да

Моторный привод встроенный

нет

Подходит для установки в распределительный щит

да

Подходит для фронтального монтажа

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2-2010

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

2 х (6 х 32)

Макс. сечение присоединяемых проводов (мм²)

120

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Расположение рукоятки ручного привода

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Тип подключения

болтовое соединение

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -60°С до +70°С

Категория применения

A

Категория применения IEC и номинальный ток

А 400 А

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Комплексная защита от замыканий на землю

нет

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP30

Электротехнические характеристики

Вид расцепителей

без расцепителей

Время номинально кратковременно выдерживаемого тока tcw (с)

0,5

Вспомогательные (свободные) контакты

Нет

Диапазон краткосрочной задержки расцепителя короткого замыкания (с)

без выдержки

Количество полюсов

3

Механический счётчик циклов

нет

Наличие привода

ручной

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный кратковременно выдерживаемый ток Icw (А)

7 500

Номинальный продолжительный ток Iu (А)

400

Номинальный ток In (А)

400

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

65

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

15

Рабочий диапазон сетевого напряжения (В)

24-690

Регулировка максимальных расцепителей тока

нет

Род тока

AC

С расцеплением под напряжением

да

Уставка расцепителей токов короткого замыкания

8800

Уставки по току мгновенного срабатывания расцепителя Ii (А)

8800

Частота тока (Гц)

50
