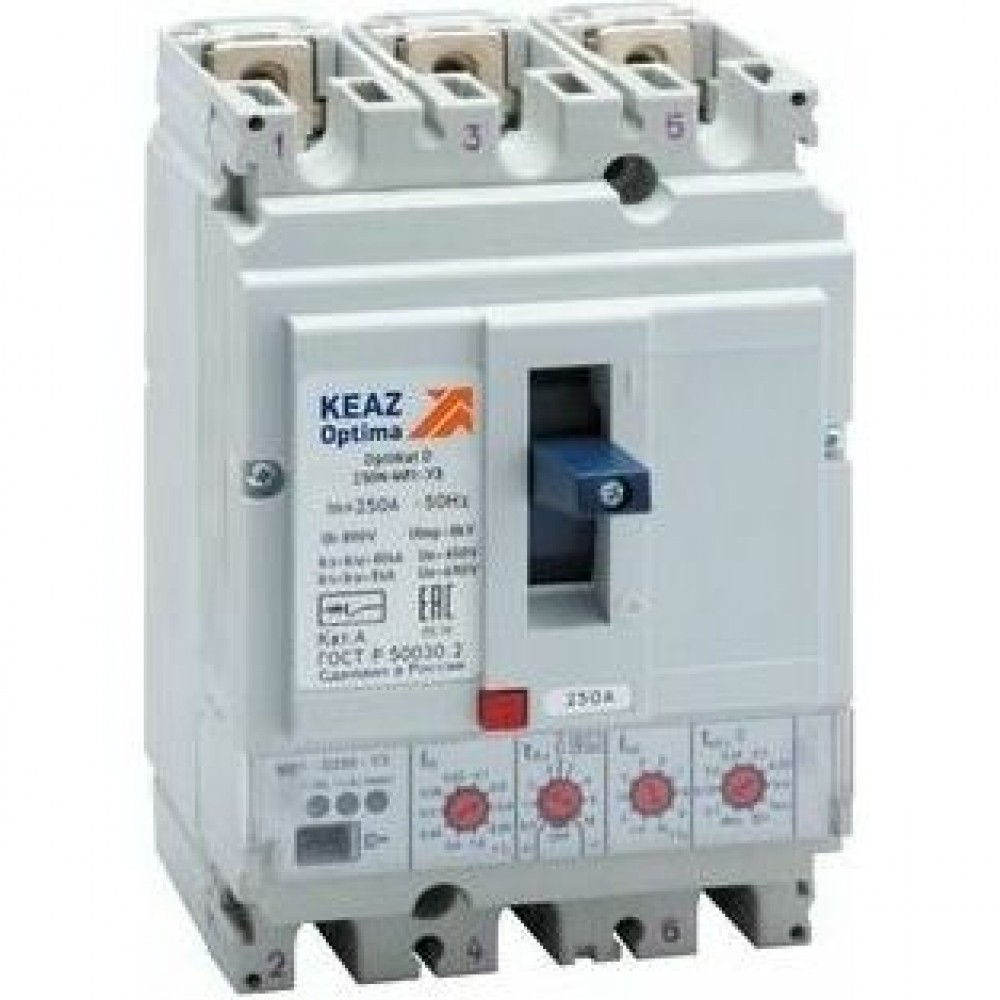

Выключатель автоматический OptiMat D250L-TM032-УХЛ3-РЕГ

Габариты и материалы

Габариты изделия Высота (мм)

162,5

Габариты изделия Глубина (мм)

123

Габариты изделия Ширина (мм)

105

Дополнительные особенности

Моторный привод встроенный

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-062-05758109-2015

Классификация

Тип изделия

Выключатель автоматический

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

6х25

Макс. сечение присоединяемых проводов (мм²)

70

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

монтажная панель

Способ установки

стационарный

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Включено в реестр промышленной продукции РФ

да

Диапазон рабочих температур (˚С)

от -60°С до +70°С

Категория применения

A

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

термомагнитный

Время номинально кратковременно выдерживаемого тока tcw (с)

0,5

Вспомогательные (свободные) контакты

нет

Диапазон регулировки теплового расцепителя (А)

0,7-1In

Количество полюсов

3

Контрольная температура (°С)

40

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальный кратковременно выдерживаемый ток Icw (А)

3 000

Номинальный продолжительный ток Iu (А)

32

Номинальный ток In (А)

32

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

25

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

8

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

TM

Уставка расцепителей токов короткого замыкания

10In

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,7; 0,8; 0,9; 1

Частота тока (Гц)

50
