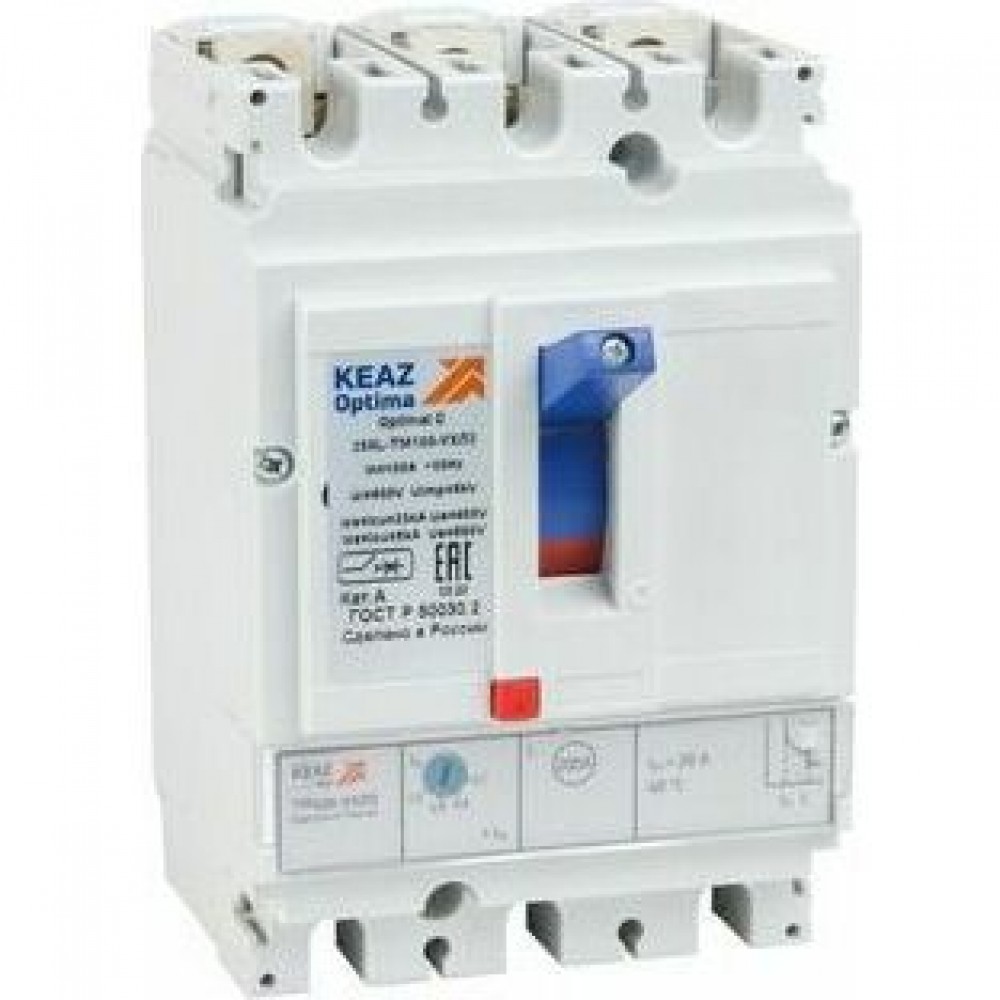

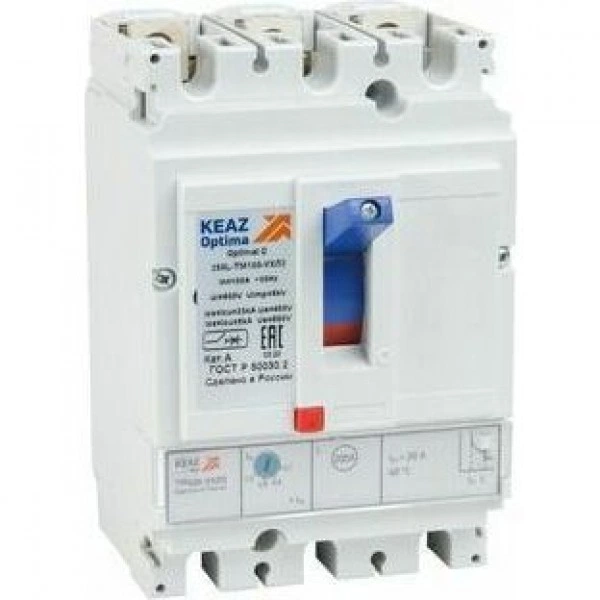

Выключатель автоматический OptiMat D250F-TM040-УХЛ3

Габариты и материалы

Габариты изделия Высота (мм)

162,5

Габариты изделия Глубина (мм)

122

Габариты изделия Ширина (мм)

105

Дополнительные особенности

Возможность установки индикатора отключения

да

Моторный привод встроенный

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

6 х 25

Макс. сечение присоединяемых проводов (мм²)

70

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Включено в реестр промышленной продукции РФ

да

Диапазон рабочих температур (˚С)

от -60°С до +70°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Комплексная защита от замыканий на землю

нет

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Время номинально кратковременно выдерживаемого тока tcw (с)

0,5

Вспомогательные (свободные) контакты

Нет

Диапазон регулировки теплового расцепителя (А)

0,7-1In

Количество полюсов

3

Контрольная температура (°С)

40

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный кратковременно выдерживаемый ток Icw (А)

3 000

Номинальный продолжительный ток Iu (А)

40

Номинальный ток In (А)

40

Предельная коммутационная способность переменного тока Icu (кА)

10

Предельная коммутационная способность переменного тока Icu (кА)2

50

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

50

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

10

Рабочий диапазон сетевого напряжения (В)

0,04-1

Регулировка максимальных расцепителей тока

да

Род тока

AC

С расцеплением под напряжением

да

Тип расцепителя

TM

Уставка расцепителей токов короткого замыкания

10In

Уставки по току мгновенного срабатывания расцепителя Ii (А)

400

Уставки рабочего тока расцепителя IR (А)

28;32;36;40

Частота тока (Гц)

50
