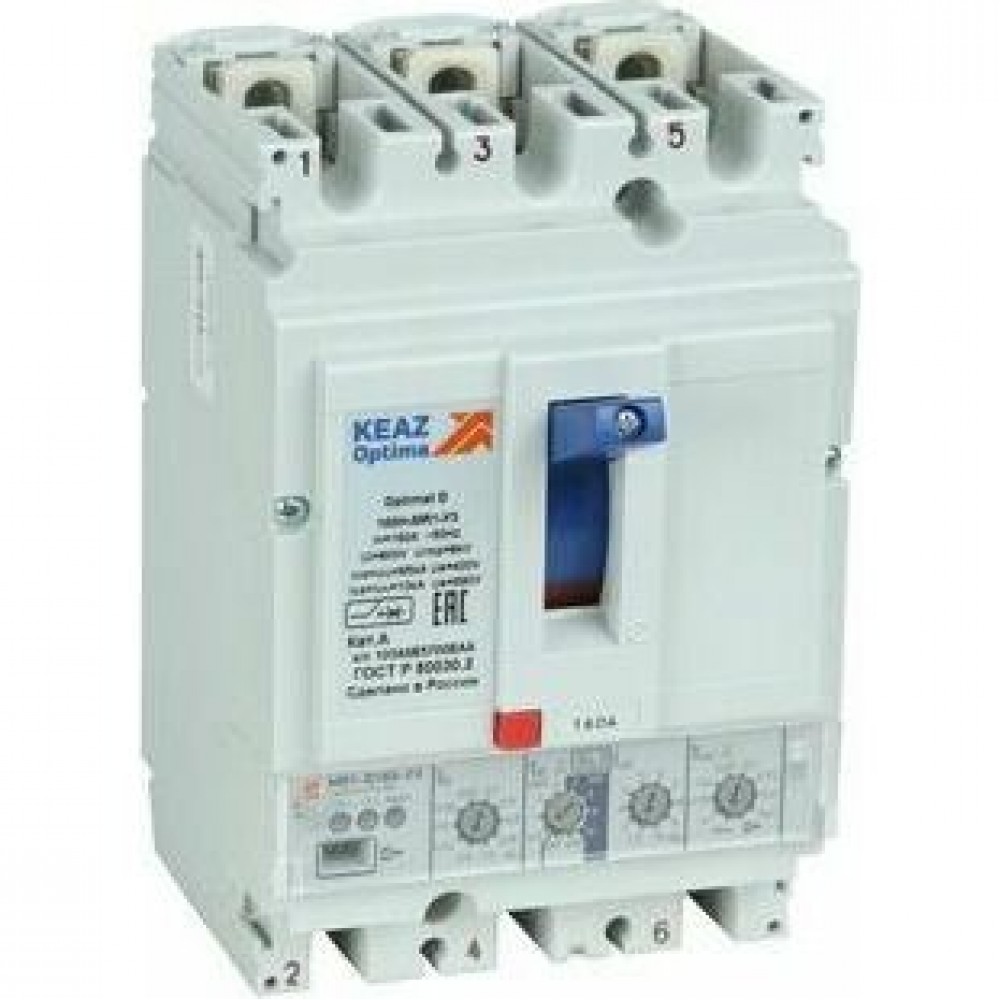

Выключатель автоматический OptiMat D160-NA-УХЛ3

Габариты и материалы

Габариты изделия Высота (мм)

162,5

Габариты изделия Глубина (мм)

122

Габариты изделия Ширина (мм)

105

Дополнительные особенности

Вид рукоятки

центральная

Возможность установки индикатора отключения

да

Второй независимый расцепитель

нет

Конденсаторный источник питания

нет

Контакт готовности к включению

нет

Межполюсное расстояние (мм)

35

Моторный привод (дополнительно)

да

Моторный привод встроенный

нет

Наличие минимального расцепителя

нет

Подходит для монтажа в горизонтальной плоскости

да

Подходит для монтажа на передней стенке, 4 отверстия

да

Подходит для промежуточного монтажа

да

Подходит для установки в распределительный щит

да

Подходит для фронтального монтажа

да

Пригоден в качестве предохранительного выключателя

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2-2010

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

6 х 25

Макс. сечение присоединяемых проводов (мм²)

70

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Расположение рукоятки ручного привода

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Тип подключения

болтовое соединение

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -60°С до +70°С

Категория применения

A

Категория применения IEC и номинальный ток

А 160 А

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Комплексная защита от замыканий на землю

нет

Механическая износостойкость (циклов "ВО")

16 000

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP30

Электротехнические характеристики

Вид расцепителей

без расцепителей

Время номинально кратковременно выдерживаемого тока tcw (с)

1

Вспомогательные (свободные) контакты

нет

Диапазон краткосрочной задержки расцепителя короткого замыкания (с)

без выдержки

Количество полюсов

3

Механический счётчик циклов

нет

Наличие привода

ручной

Независимый расцепитель (В)

нет

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный кратковременно выдерживаемый ток Icw (А)

3 000

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

3

Номинальный продолжительный ток Iu (А)

160

Номинальный ток In (А)

160

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

50

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

10

Рабочий диапазон сетевого напряжения (В)

24-690

Регулировка максимальных расцепителей тока

нет

Род тока

AC

С расцеплением под напряжением

да

Уставка расцепителей токов короткого замыкания

3500

Уставки по току мгновенного срабатывания расцепителя Ii (А)

3500

Частота тока (Гц)

50
