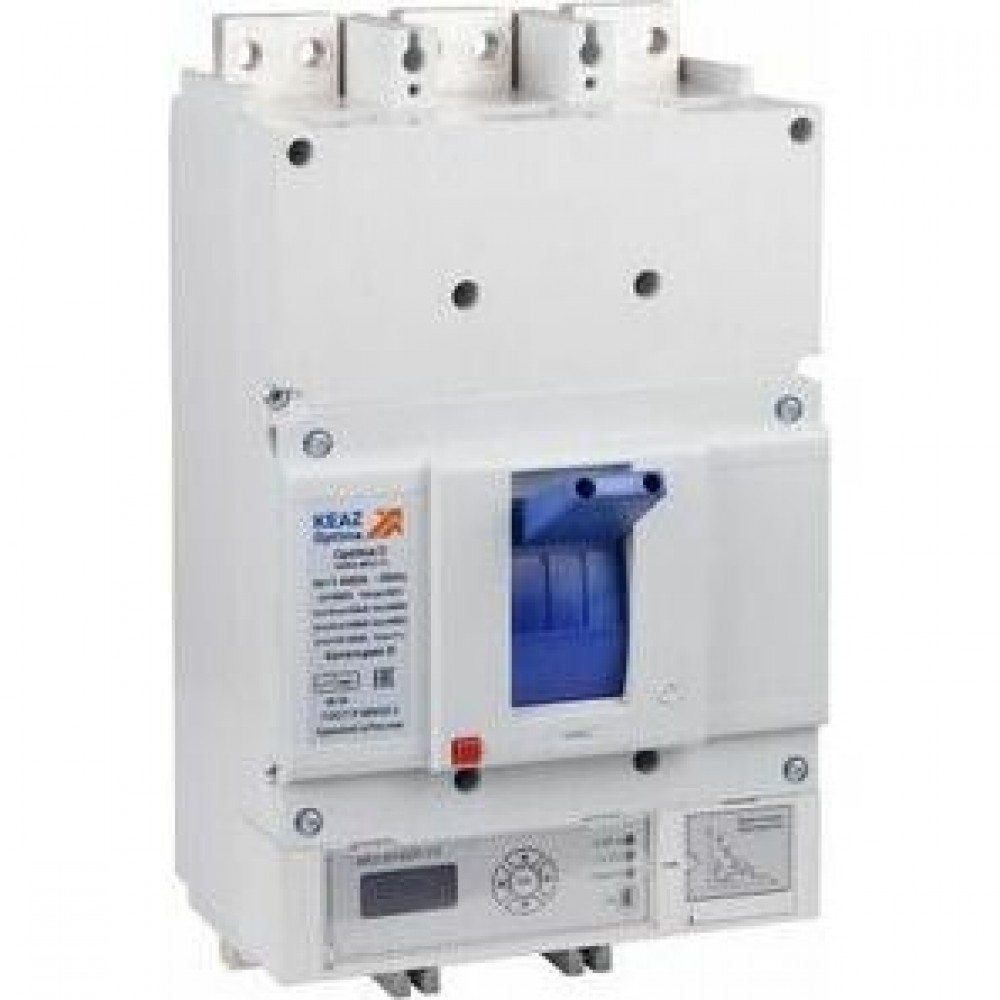

Выключатель автоматический OptiMat D1250N-D-MR2-У3

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 321643

Все товары КЭАЗ

Выключатель автоматический OptiMat D1250N-D-MR2-У3

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1250 А.

Основные характеристики

Классификация

Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 296
Габариты изделия: Высота (мм): 506
Габариты изделия: Глубина (мм): 314

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 1 250
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 20
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 50
Наличие привода: ручной
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 750
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: MR2.0
Номинальный продолжительный ток Iu (А): 1 250
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 20
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
Время номинально кратковременно выдерживаемого тока tcw (с): 1
Номинальный кратковременно выдерживаемый ток Icw (А): 19 200
Уставки рабочего тока расцепителя IR (А): 500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250
Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5; 1; 2; 4
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2; 4; 8; 16
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0; 0,082; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по току мгновенного срабатывания расцепителя Ii (А): 15000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4 - 0,6 - 0,8 - 1,0

Монтажные характеристики

Способ крепления (монтажа): болт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: да

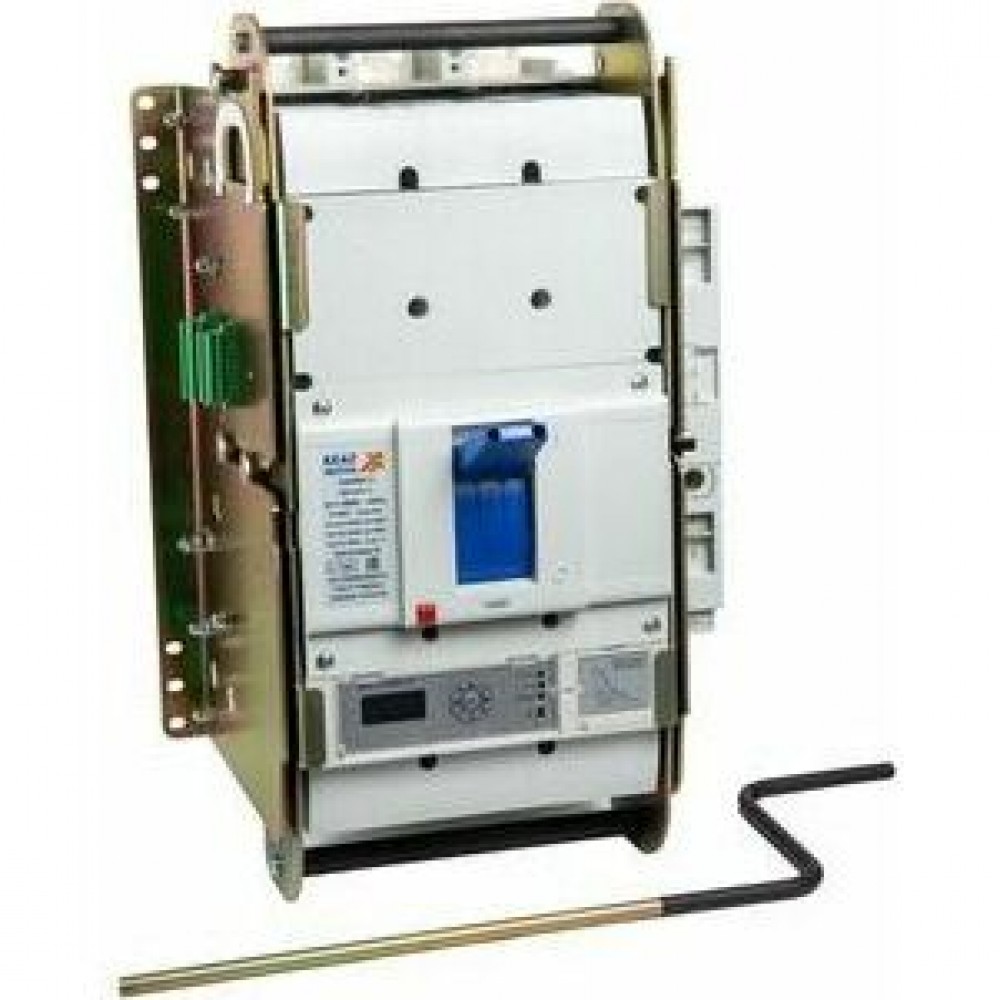

Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 24х50
Вид присоединяемых проводников: шина
Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У4
Степень защиты (IP): IP00
Диапазон рабочих температур (˚С): от -40°С до +40°С
Категория применения: B

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3422-062-05758109-2015

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 48

Объем, м.куб:

1 шт 0,06928704

Габариты упаковки (содержит 1 шт):

Ширина (мм) 320

Высота (мм) 414

Глубина (мм) 523

Штрих-код EAN13:

1 шт 4600572524223

Габариты и материалы

Габариты изделия Высота (мм): 506
Габариты изделия Глубина (мм): 314

Габариты изделия Ширина (мм): 296

Дополнительные особенности

Возможность установки индикатора отключения: да
Моторный привод встроенный: нет

Стандарт российский (ГОСТ, ТУ): ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)

Классификация

Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина
Возможность самостоятельного подключения дополнительных устройств: да
Макс. сечение присоединяемых медных шин (мм): 24х50
Макс. сечение присоединяемых проводов (мм²): 180
Подходит для монтажа на DIN-рейку: нет

Присоединение внешних проводников: переднее
Способ крепления (монтажа): болт
Способ установки: выдвижной
Тип подключения: болтовое соединение

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость: 9
Включено в реестр промышленной продукции РФ: да
Диапазон рабочих температур (˚С): от -40°С до +40°С
Категория применения: B

Категория применения по селективности: селективный
Климатическое исполнение и категория размещения: У3
Рабочая высота, (м): 2 000
Степень защиты (IP): IP00

Электротехнические характеристики

Вид расцепителей: электронный
Время номинально кратковременно выдерживаемого тока tcw (с): 1
Вспомогательные (свободные) контакты: Нет
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,7
Диапазон регулировки теплового расцепителя (А): 0,4-1In
Количество полюсов: 3
Наличие привода: ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальное напряжение изоляции Ui (В): 750
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Номинальный кратковременно выдерживаемый ток Icw (А): 19 200
Номинальный продолжительный ток Iu (А): 1 250
Номинальный ток In (А): 1 250
Предельная коммутационная способность переменного тока Icu (кА): 20
Предельная коммутационная способность переменного тока Icu (кА)2: 50

Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 20
Регулировка максимальных расцепителей тока: да
Род тока: AC
С расцеплением под напряжением: да
Тип расцепителя: MR2.0
Уставка расцепителей токов короткого замыкания: 1,5-10In
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0; 0,082; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5; 1; 2; 4
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2; 4; 8; 16
Уставки по току мгновенного срабатывания расцепителя Ii (А): 15000
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4 - 0,6 - 0,8 - 1,0
Уставки рабочего тока расцепителя IR (А): 500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250
Частота тока (Гц): 50
