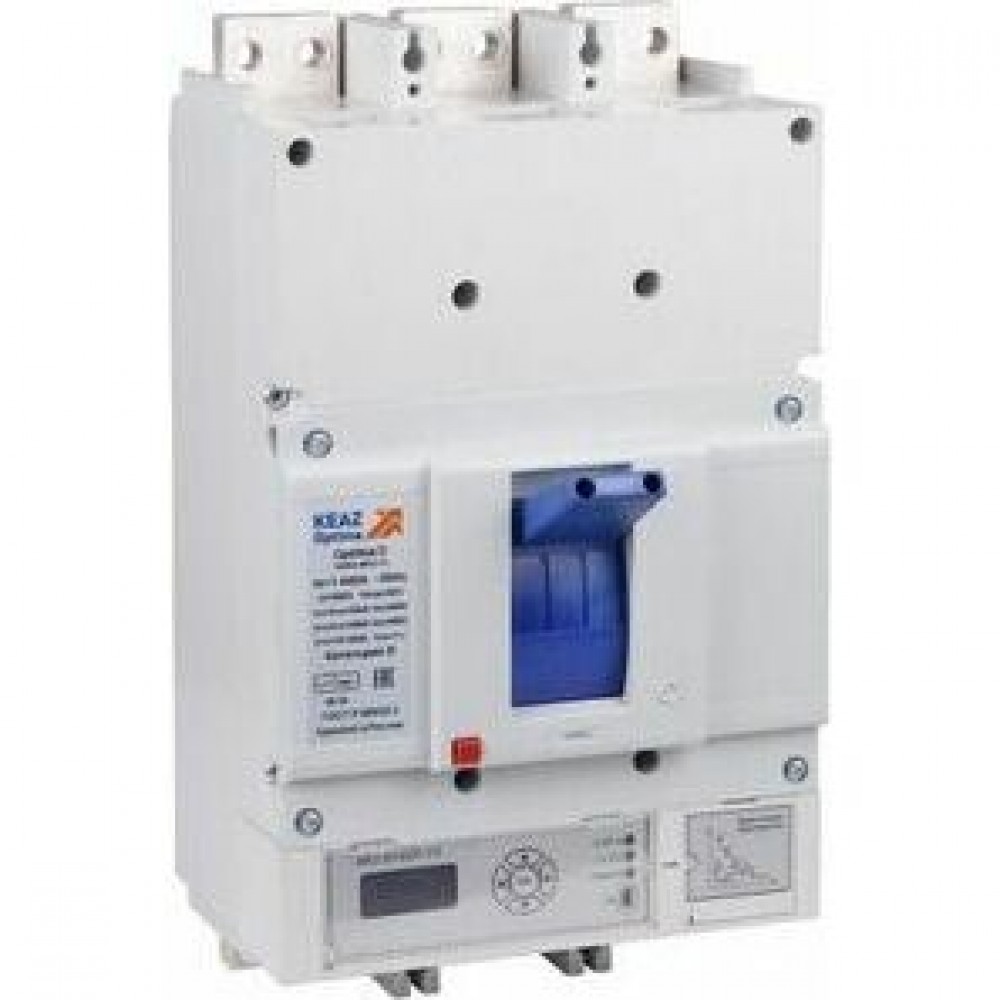

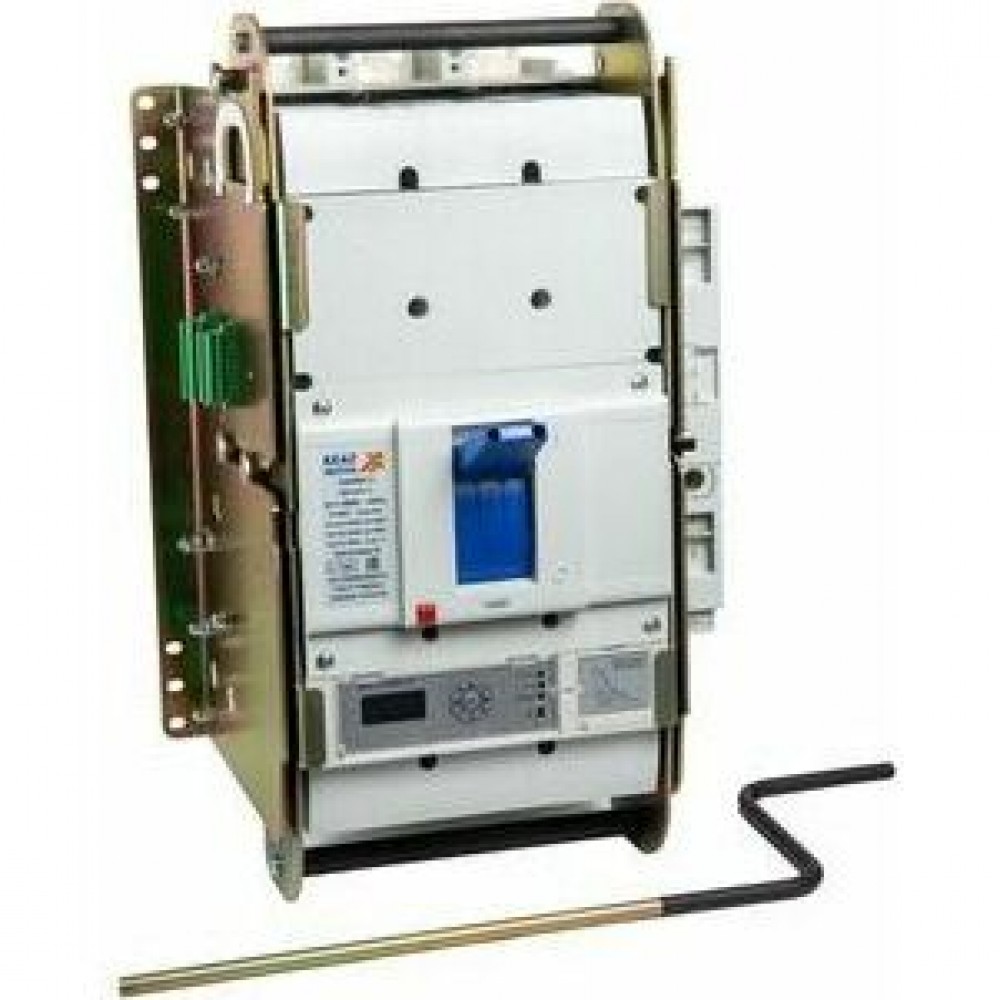

Выключатель автоматический OptiMat D1250H-D-MR2-У3

Габариты и материалы

Габариты изделия Высота (мм)

506

Габариты изделия Глубина (мм)

314

Габариты изделия Ширина (мм)

296

Дополнительные особенности

Возможность установки индикатора отключения

да

Моторный привод встроенный

нет

Стандарт российский (ГОСТ, ТУ)

ТУ3422-062-05758109-2015

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

24х50

Макс. сечение присоединяемых проводов (мм²)

180

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

болт

Способ установки

выдвижной

Тип подключения

болтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Включено в реестр промышленной продукции РФ

да

Диапазон рабочих температур (˚С)

от -40°С до +40°С

Категория применения

B

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Рабочая высота, (м)

2 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Время номинально кратковременно выдерживаемого тока tcw (с)

1

Вспомогательные (свободные) контакты

Нет

Диапазон краткосрочной задержки расцепителя короткого замыкания (с)

0-0,8

Диапазон регулировки теплового расцепителя (А)

0,4-1In

Количество полюсов

3

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

750

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный кратковременно выдерживаемый ток Icw (А)

19 200

Номинальный продолжительный ток Iu (А)

1 250

Номинальный ток In (А)

1 250

Предельная коммутационная способность переменного тока Icu (кА)

30

Предельная коммутационная способность переменного тока Icu (кА)2

85

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

85

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

30

Регулировка максимальных расцепителей тока

да

Род тока

AC

С расцеплением под напряжением

да

Тип расцепителя

MR2.0

Уставка расцепителей токов короткого замыкания

1,5-10In

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0; 0,082; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)

0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0

Уставки по времени срабатывания расцепителя при токе 6IR (с)

0,5; 1; 2; 4

Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)

2; 4; 8; 16

Уставки по току мгновенного срабатывания расцепителя Ii (А)

15000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)

0,4;0,6;0,8;1;OFF

Уставки рабочего тока расцепителя IR (А)

500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250

Частота тока (Гц)

50
