Артикул: 276197

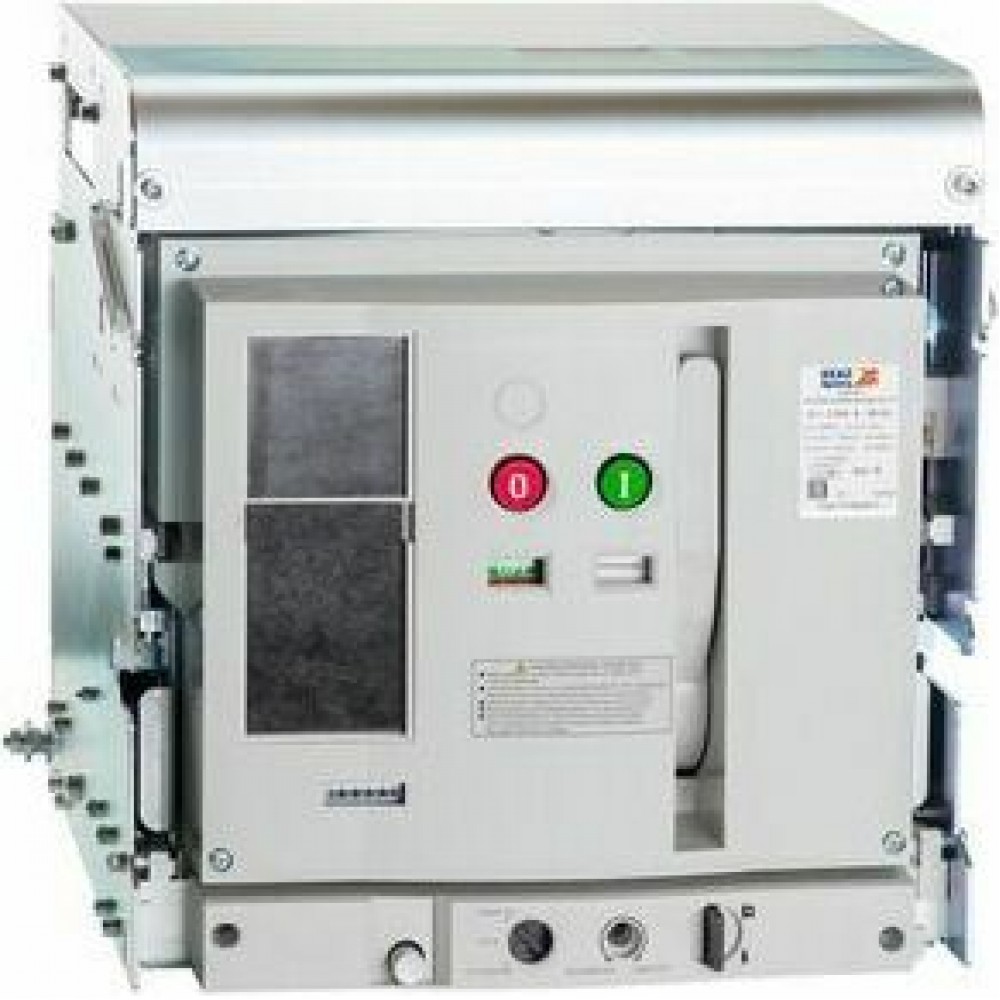

Выключатель автоматический OptiMat A3200N-D-B-ПД2-КС-ИШ-ПК-У3
313 644 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание товара
Воздушный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 85 кА на номинальный ток 3200 А .
Основные характеристики
Классификация- Тип изделия: Выключатель-разъединитель
- Габариты изделия: Ширина (мм): 483
- Габариты изделия: Высота (мм): 432
- Габариты изделия: Глубина (мм): 435
- Типоразмер: S4-Четвёртый габаритный размер
- Количество полюсов: 3
- Номинальный ток In (А): 3
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 400
- Предельная коммутационная способность переменного тока Icu (кА): 100
- Номинальное рабочее напряжение переменного тока Ue (В)2: 690
- Вспомогательные (свободные) контакты: 6з+6р
- Наличие привода: ПД2 220V AC/DC + ручной привод
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 0
- Вид расцепителей: без расцепителей
- Количество вспомогательных размыкающих контактов: 6
- Количество вспомогательных замыкающих контактов: 6
- Номинальное напряжение изоляции Ui (В): 1 000
- Номинальное импульсное напряжение Uimp (кВ): 12
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Номинальный продолжительный ток Iu (А): 3
- Номинальное напряжение питания цепи управления Us (В): 230AC/DC
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 85
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
- Номинальный кратковременно выдерживаемый ток Icw (А): 85
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 85
- Механический счётчик циклов: да
- Катушка включения (В): 230 В АС/220 В DC
- Независимый расцепитель (В): 230 В АС/220 В DC
- Расцепитель минимального напряжения (В): нет
- Присоединение внешних проводников: заднее
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: выдвижной
- Вид присоединяемых проводников: шина/провод
- Степень защиты (IP): IP20
- Климатическое исполнение и категория размещения: У3
- Дополнительный расцепитель: нет
- Сигнализация положения выключателя в корзине: да
- Наличие минимального расцепителя: нет
- Конденсаторный источник питания: нет
- Замок внутренней установки: нет
- Защитные шторки: да
- Второй независимый расцепитель: Нет
- Контакт готовности к включению: нет
Технические характеристики 276197
Габариты и материалы
- Габариты изделия Высота (мм)
- 432
- Габариты изделия Глубина (мм)
- 435
- Габариты изделия Ширина (мм)
- 483
- Типоразмер
- S4-Четвёртый габаритный размер
Дополнительные особенности
- Второй независимый расцепитель
- Нет
- Дополнительный расцепитель
- нет
- Замок внутренней установки
- нет
- Защитные шторки
- да
- Конденсаторный источник питания
- нет
- Контакт готовности к включению
- нет
- Наличие минимального расцепителя
- нет
- Сигнализация положения выключателя в корзине
- да
Классификация
- Тип изделия
- Выключатель-разъединитель
- Тип приёмки
- ОТК
Монтажные характеристики
- Вид присоединяемых проводников
- шина/провод
- Возможность самостоятельного подключения дополнительных устройств
- да
- Присоединение внешних проводников
- заднее
- Способ установки
- выдвижной
Эксплуатационные характеристики
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- У3
- Степень защиты (IP)
- IP20
Электротехнические характеристики
- Вид расцепителей
- без расцепителей
- Вспомогательные (свободные) контакты
- 6з+6р
- Катушка включения (В)
- 230 В АС/220 В DC
- Количество вспомогательных замыкающих контактов
- 6
- Количество вспомогательных размыкающих контактов
- 6
- Количество полюсов
- 3
- Механический счётчик циклов
- да
- Наличие привода
- ПД2 220V AC/DC + ручной привод
- Независимый расцепитель (В)
- 230 В АС/220 В DC
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
- 100
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)
- 100
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)
- 85
- Номинальное импульсное напряжение Uimp (кВ)
- 12
- Номинальное напряжение изоляции Ui (В)
- 1 000
- Номинальное напряжение питания цепи управления Us (В)
- 230AC/DC
- Номинальное рабочее напряжение переменного тока Ue (В)
- 400
- Номинальное рабочее напряжение переменного тока Ue (В)2
- 690
- Номинальный кратковременно выдерживаемый ток Icw (А)
- 85
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
- Номинальный продолжительный ток Iu (А)
- 3
- Номинальный ток In (А)
- 3
- Предельная коммутационная способность переменного тока Icu (кА)
- 100
- Предельная коммутационная способность переменного тока Icu при 400АС (кА)
- 100
- Предельная коммутационная способность переменного тока Icu при 690AC (кА)
- 85
- Расцепитель минимального напряжения (В)
- нет
- Род тока
- AC
- Частота тока (Гц)
- 50/60
