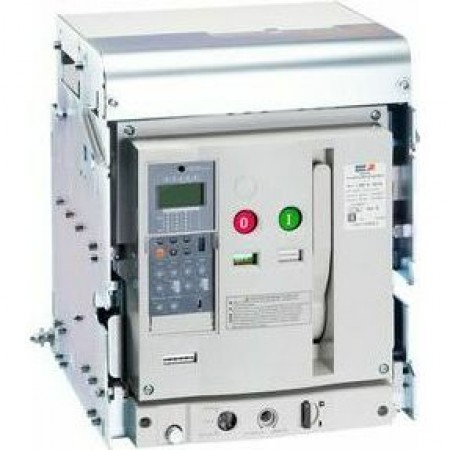

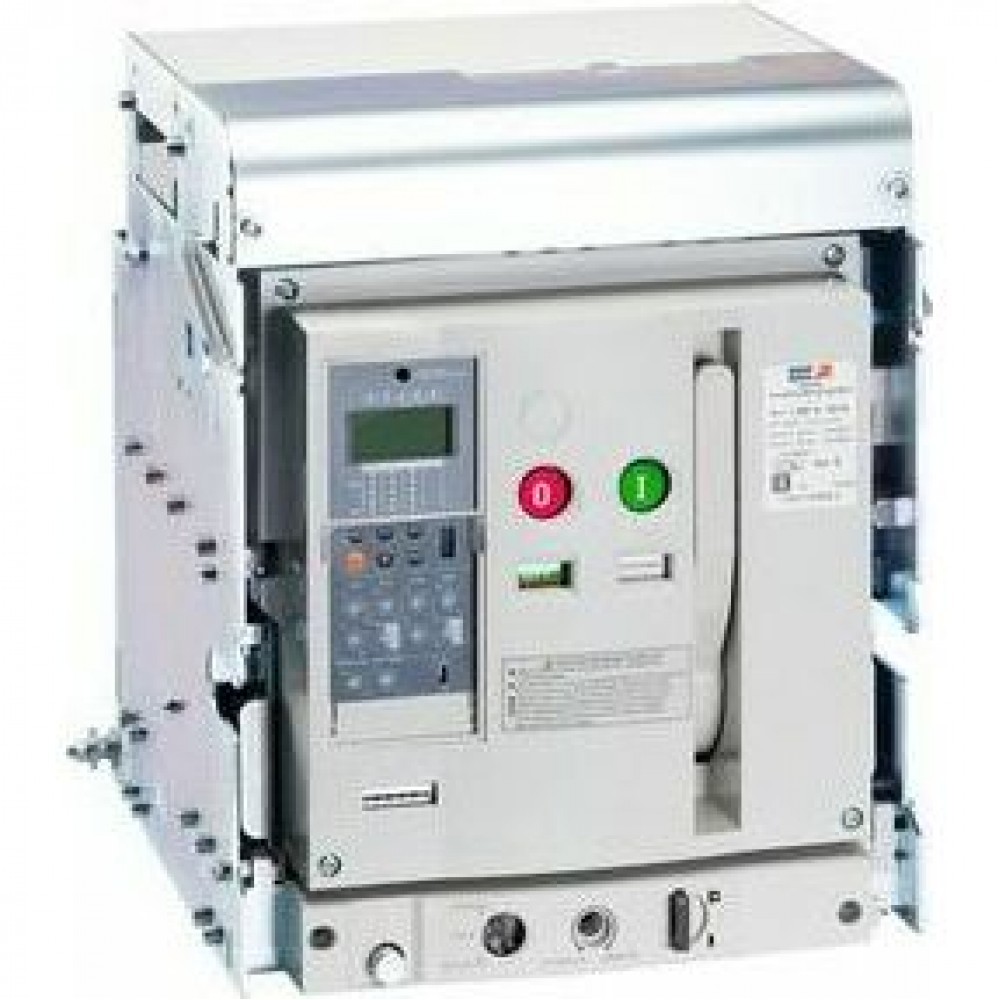

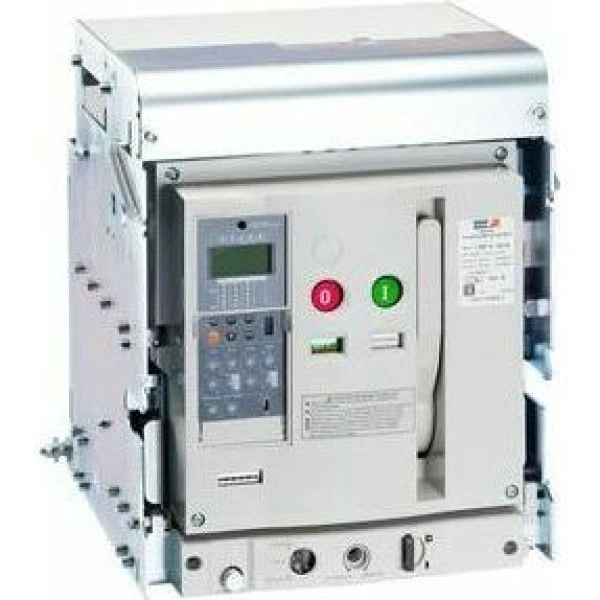

Выключатель автоматический OptiMat A1600N-D-MR8-B-ПД2-КС-У3

Габариты и материалы

Габариты изделия Высота (мм)

432

Габариты изделия Глубина (мм)

435

Габариты изделия Ширина (мм)

353

Дополнительные особенности

Замок внутренней установки

нет

Защитные шторки

нет

Наличие минимального расцепителя

нет

Сигнализация положения выключателя в корзине

нет

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Присоединение внешних проводников

заднее

Способ установки

выдвижной

Эксплуатационные характеристики

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

6з+6р

Количество вспомогательных замыкающих контактов

6

Количество вспомогательных размыкающих контактов

6

Количество полюсов

3

Наличие привода

ПД2 220V AC + ручной привод

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

12

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

50

Номинальный продолжительный ток Iu (А)

1

Номинальный ток In (А)

1

Предельная коммутационная способность переменного тока Icu (кА)

65

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

65

Род тока

AC

Тип расцепителя

MR8.0

Частота тока (Гц)

50/60
