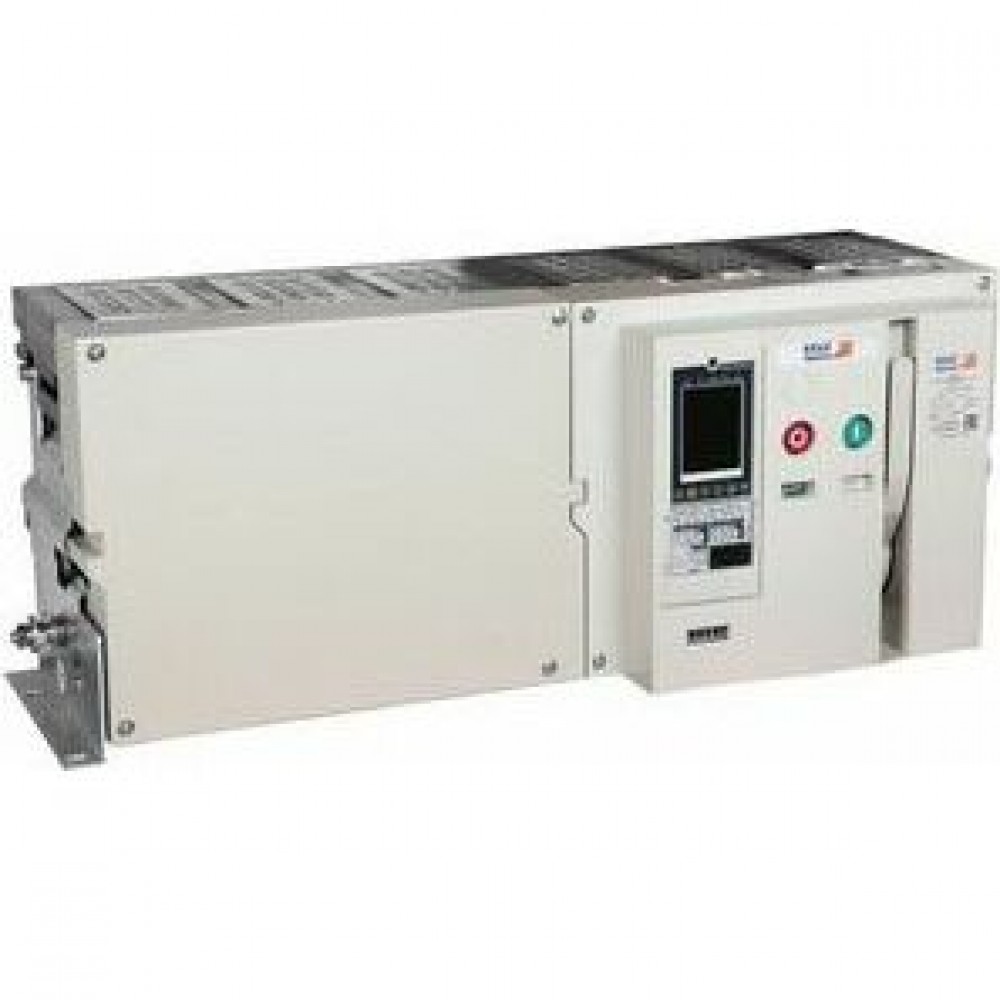

Выключатель автоматический OptiMat A-6300-S6-3P-150-F-MR8.1-BH-C0000-M0-P04-S1-03

Габариты и материалы

Габариты изделия Высота (мм)

371,1

Габариты изделия Глубина (мм)

362,9

Габариты изделия Ширина (мм)

792

Типоразмер

S6-Шестой габаритный размер

Дополнительные особенности

Блокировка кнопок ВКЛ/ОТКЛ навесным замком

да

Второй независимый расцепитель

Нет

Дополнительный расцепитель

Нет

Замок внутренней установки

нет

Защитные шторки

нет

Конденсаторный источник питания

нет

Контакт готовности к включению

нет

Наличие минимального расцепителя

нет

Сигнализация положения выключателя в корзине

нет

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина

Возможность самостоятельного подключения дополнительных устройств

да

Присоединение внешних проводников

заднее с увеличенным расстоянием между выводами

Способ установки

стационарный

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Размер упаковочного ярлыка (для печати)(Не исп)

100х60

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

6з+6р

Катушка включения (В)

Нет

Количество вспомогательных замыкающих контактов

3

Количество вспомогательных размыкающих контактов

3

Количество полюсов

3

Механический счётчик циклов

да

Наличие привода

Нет

Независимый расцепитель (В)

Нет

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

150

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

100

Номинальное импульсное напряжение Uimp (кВ)

12

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное напряжение питания цепи управления Us (В)

230V AC/DC

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)2

690

Номинальный кратковременно выдерживаемый ток Icw (А)

85

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

85

Номинальный продолжительный ток Iu (А)

6 300

Номинальный ток In (А)

6 300

Предельная коммутационная способность переменного тока Icu (кА)

150

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

150

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

100

Расцепитель минимального напряжения (В)

Нет

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Тип расцепителя

MR8.1

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,05;0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)

0,05;0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при токе 6IR (с)

0,5;1;2;4;8;12;16;20

Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)

2;3;4;6;8;10;12;15;OFF

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;2,5;3;4;5;6;8;10;OFF

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)

0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF

Частота тока (Гц)

50/60
