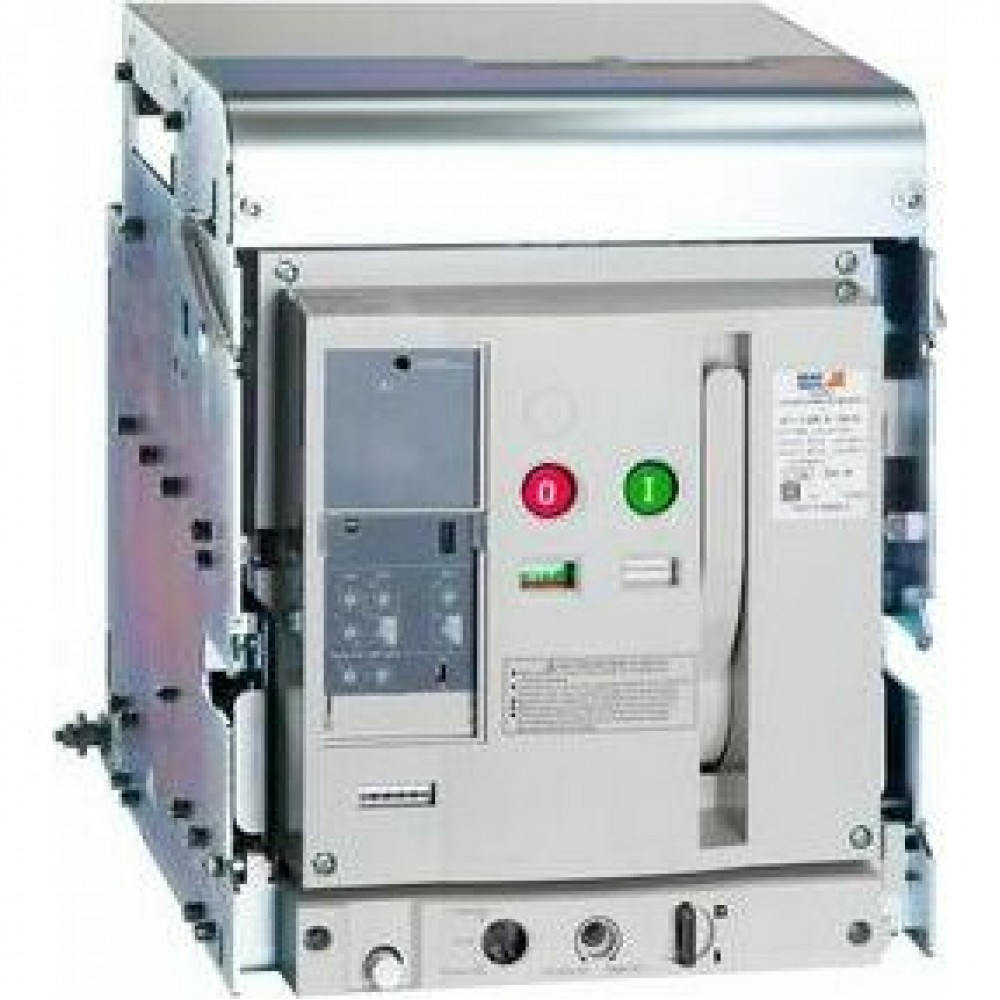

Выключатель автоматический OptiMat A-2000-S2-3P-85-D-MR7.0-F-C2200-M0-P00-S1-03

Габариты и материалы

Габариты изделия Высота (мм)

499

Габариты изделия Глубина (мм)

431

Габариты изделия Ширина (мм)

353

Типоразмер

S2-Второй габаритный размер

Дополнительные особенности

Блокировка кнопок ВКЛ/ОТКЛ навесным замком

нет

Второй независимый расцепитель

Нет

Дополнительный расцепитель

Нет

Замок внутренней установки

нет

Защитные шторки

нет

Конденсаторный источник питания

нет

Контакт готовности к включению

нет

Наличие минимального расцепителя

нет

Сигнализация положения выключателя в корзине

нет

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина

Возможность самостоятельного подключения дополнительных устройств

да

Присоединение внешних проводников

переднее

Способ установки

выдвижной

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

6з+6р

Катушка включения (В)

230 В АС/220 В DC

Количество вспомогательных замыкающих контактов

6

Количество вспомогательных размыкающих контактов

6

Количество полюсов

3

Механический счётчик циклов

да

Наличие привода

Нет

Независимый расцепитель (В)

230 В АС/220 В DC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

85

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

65

Номинальное импульсное напряжение Uimp (кВ)

12

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное напряжение питания цепи управления Us (В)

230AC/DC

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)2

690

Номинальный кратковременно выдерживаемый ток Icw (А)

50

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

50

Номинальный продолжительный ток Iu (А)

2 000

Номинальный ток In (А)

2 000

Предельная коммутационная способность переменного тока Icu (кА)

85

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

85

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

65

Расцепитель минимального напряжения (В)

нет

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

MR7.0

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,05;0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)

0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)

0,05;0,1;0,2;0,3;0,4

Уставки по времени срабатывания расцепителя при токе 6IR (с)

0,5;1;2;4;8;12;16;20;24;30

Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)

2;4;6;8;10;12;15;OFF

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;2,5;3;4;5;6;8;10;OFF

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)

0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,4;0,43;0,45;0,48;0,5;0,53;0,56;0,58;0,6;0,63;0,65;0,68;0,7;0,72;0,75;0,78;0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF

Частота тока (Гц)

50/60
