Артикул: 343772

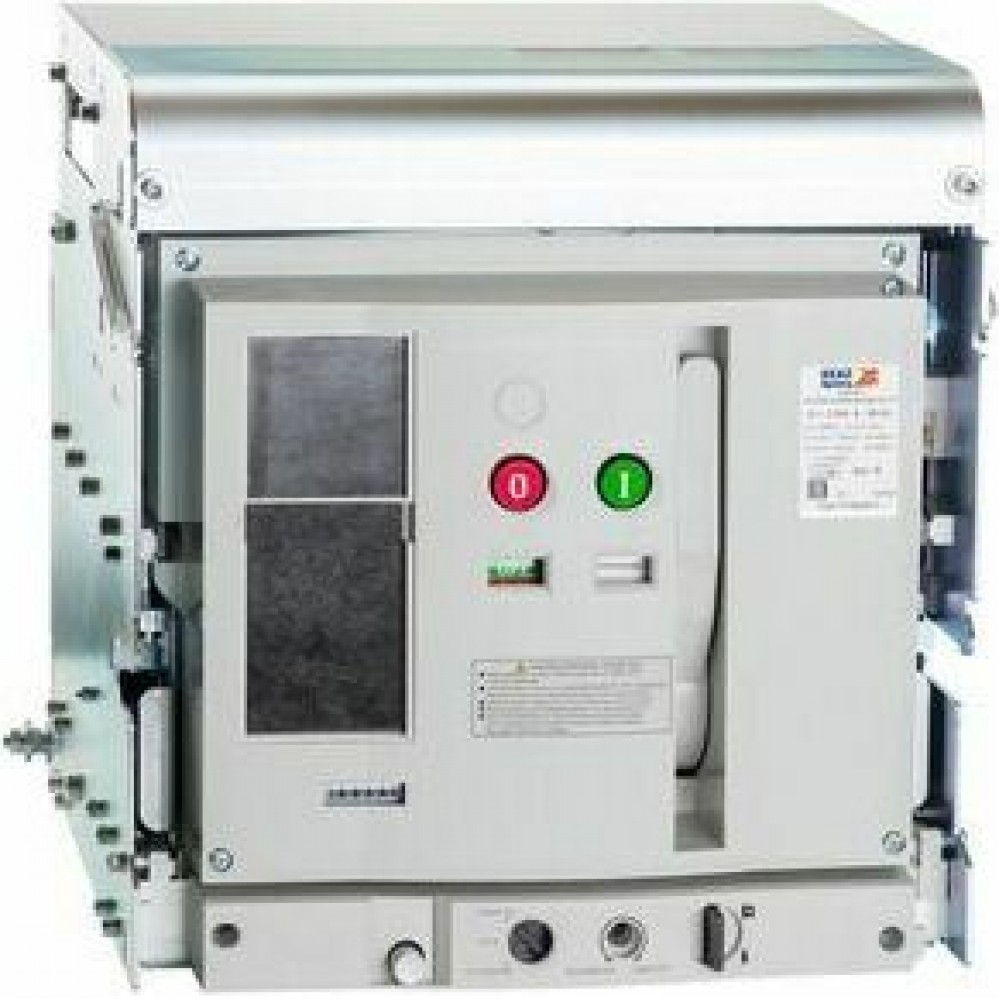

Выключатель автоматический OptiMat A-1000-S2-3P-65-D-MR0-B-C0000-M0-P05-S1-03

Name: Выключатель автоматический OptiMat A-1000-S2-3P-65-D-MR0-B-C0000-M0-P05-S1-03
Brand: КЭАЗ
SKU: 343772
Price: 673949 RUB
Availability: InStock

673 949 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 68

Объем, м.куб:

1 шт 0,18954

Габариты упаковки (содержит 1 шт):

Ширина (мм) 540

Высота (мм) 650

Глубина (мм) 540

Штрих-код EAN13:

1 шт 4600572604628

Документация

Техническая информация

Каталог OptiMat A

Catalog OptiMat A (En)

Руководства

Руководство по эксплуатации автоматических выключателей Optimat A-S1, S5, S6

Инструкция по монтажу аксессуаров OptiMat A - S2, S4

РЭ Блокировка механическая OptiMat A

Руководство по эксплуатации автоматических выключателей OptiMat A - S2, S4 ГЖИК.641200.130 РЭ

Референции (отзывы)

Референция ООО "ЧЗЭМИ"

Референция "Энергопром" - Optimat A

Референция ООО ТД "Интерэнерго"

Референция ООО "Электрон"

Референция ОАО "Энергетик-ПМ"

Референция АО "Редуктор-ПМ"

Референция ООО "Электролюкс"

Референция OptiMat A от Электролюкса

Референция ООО "Завод "Энергопром"

Референция ООО ТД "Интерэнерго"

Референция ООО "Воронежэнергокомплекс"

Референция ООО "ИЗЭМИ"

Референция OptiMat A Русский испытательный центр

Дзержинский электромонтажстрой

Электрощит-Сервис

Завод электротехнического оборудования и трансформаторных подстанций

OAO «M3T3 им B.H.KО3ЛOBA»

Референция Управляющая Компания ЭФКО

Сертификаты

Сертификат соответствия ТР ТС 004 OptiMat A

Сертификат ТР ТС OptiMat A-S1, S5, S6

Сертификат ТР ТС OptiMat A - S2, S4

Декларации

ДС ТР ЕАЭС 037 OptiMat A - S1, S5, S6

ДС ТР ЕАЭС 037 OptiMat A - S2, S4, S5

ДС ТР ТС 001 OptiMat A, OptiMat D

3D-модели

3D модели OptiMat A S2, S4

3D-модели OptiMat A-S1, S5, S6

Чертежи

Чертежи OptiMat A-S1, S5, S6

Чертежи OptiMat A - S2, S4

Прочее

База данных для EPLAN Electric P8 OptiMat A - S2, S4

Пример протокола ПСИ

Соответствие новой и снятой с производства номенклатуры OptiMat A

Таблица замены на модернизированную конструкцию OptiMat A

Таблицы селективности

Подбор аналогов - исполнения без шторок и счетчика циклов

Опросный лист OptiMat A

Технические характеристики 343772

Габариты и материалы

Габариты изделия Высота (мм): 432
Габариты изделия Глубина (мм): 435

Габариты изделия Ширина (мм): 353
Типоразмер: S2-Второй габаритный размер

Дополнительные особенности

Блокировка кнопок ВКЛ/ОТКЛ навесным замком: да
Второй независимый расцепитель: Нет
Дополнительный расцепитель: Нет
Замок внутренней установки: нет
Защитные шторки: да

Конденсаторный источник питания: нет
Контакт готовности к включению: нет
Наличие минимального расцепителя: нет
Сигнализация положения выключателя в корзине: нет

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина
Возможность самостоятельного подключения дополнительных устройств: да

Присоединение внешних проводников: заднее
Способ установки: выдвижной

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Категория применения по селективности: неселективный
Климатическое исполнение и категория размещения: У3

Размер упаковочного ярлыка (для печати)(Не исп): 100х60
Степень защиты (IP): IP20

Электротехнические характеристики

Вид расцепителей: без расцепителей
Вспомогательные (свободные) контакты: 6з+6р
Катушка включения (В): Нет
Количество вспомогательных замыкающих контактов: 6
Количество вспомогательных размыкающих контактов: 6
Количество полюсов: 3
Механический счётчик циклов: да
Наличие привода: Нет
Независимый расцепитель (В): Нет
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 50
Номинальное импульсное напряжение Uimp (кВ): 12
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное напряжение питания цепи управления Us (В): 230V AC/DC

Номинальное рабочее напряжение переменного тока Ue (В): 400
Номинальное рабочее напряжение переменного тока Ue (В)2: 690
Номинальный кратковременно выдерживаемый ток Icw (А): 50
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 50
Номинальный продолжительный ток Iu (А): 1 000
Номинальный ток In (А): 1 000
Предельная коммутационная способность переменного тока Icu (кА): 65
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 65
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 50
Расцепитель минимального напряжения (В): Нет
Регулировка максимальных расцепителей тока: да
Род тока: AC
Тип расцепителя: MR0
Частота тока (Гц): 50/60
