Артикул: 318304

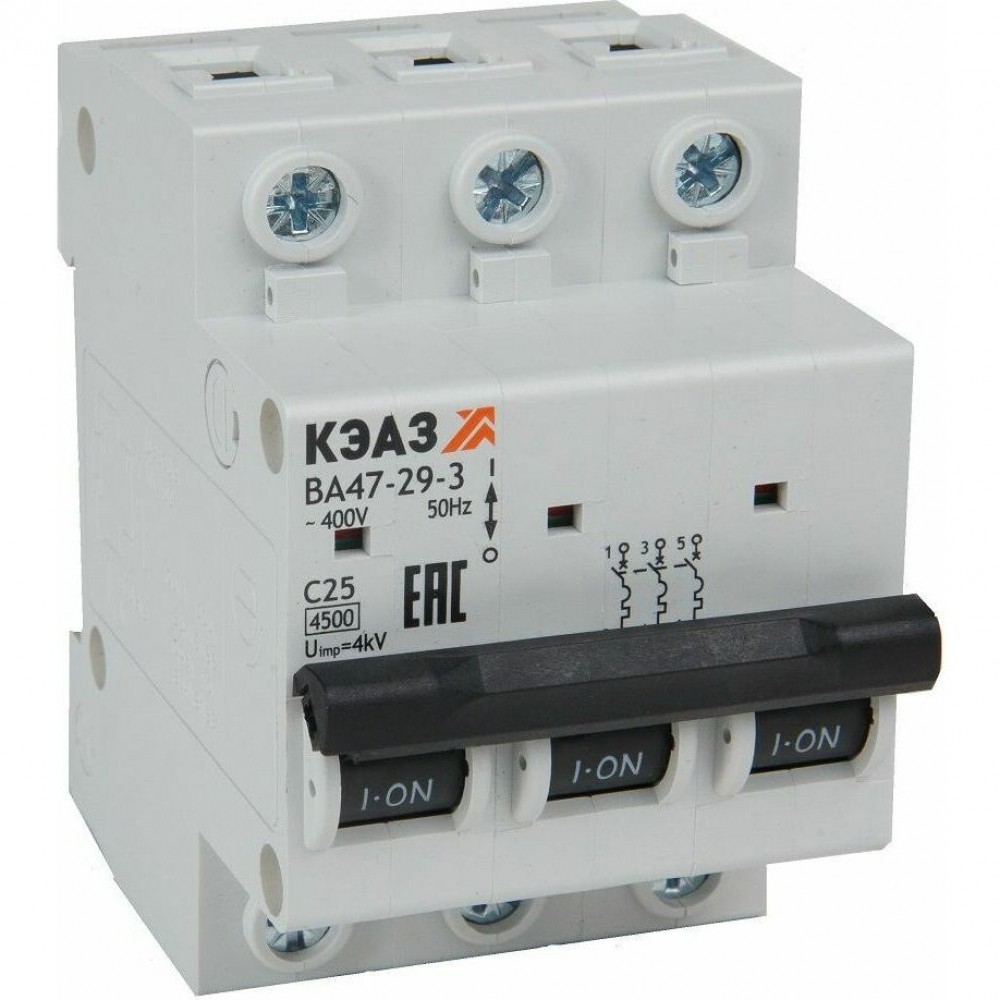

Выключатель автоматический модульный ВА47-29-3D25-УХЛ3 (4,5кА)-КЭАЗ

Name: Выключатель автоматический модульный ВА47-29-3D25-УХЛ3 (4,5кА)-КЭАЗ
Brand: КЭАЗ
SKU: 318304
Price: 1482 RUB
Availability: InStock

1 482 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Модульный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 4.5 кА на номинальный ток 25 А .

Основные характеристики

Классификация

Категория ETIM: Модульный автоматический выключатель (автомат) (EC000042)

Габариты и материалы

Габариты изделия: Ширина (мм): 54
Габариты изделия: Высота (мм): 80
Габариты изделия: Глубина (мм): 75

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 25
Габарит: 3 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 13,5
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): нет
Общее количество полюсов: 3
Общее количество защищенных полюсов: 3
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Степень загрязнения: 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1
Дополнительное оборудование: Да
Сегмент РЖД: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 4 шт

Код ТН ВЭД 8536201007

Вес, кг:

4 шт 1,566

1 шт 0,39

Объем, м.куб:

4 шт 0,001494

1 шт 0,000324

Габариты упаковки (содержит 4 шт):

Ширина (мм) 225

Высота (мм) 83

Глубина (мм) 80

Штрих-код EAN13:

1 шт 4600572514552

4 шт 4600572514569
