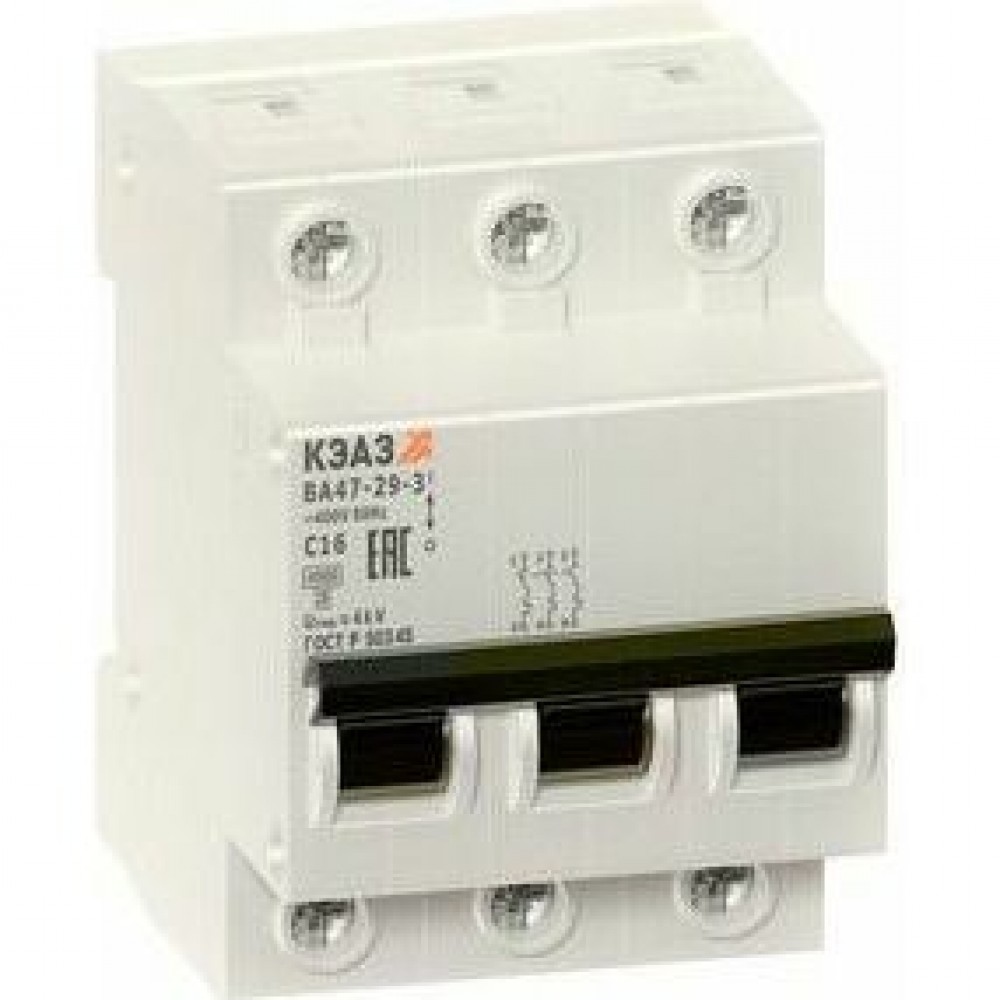

Выключатель автоматический модульный ВА47-29-3D2-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

80

Габариты изделия Глубина (мм)

75

Габариты изделия Ширина (мм)

54

Дополнительные особенности

Дополнительное оборудование

Нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60898-1

Классификация

Категория ETIM

Модульный автоматический выключатель (автомат) (EC000042)

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

нет

Глубина монтажная (встраиваемая) (мм)

71

Макс. сечение присоединяемых проводов (мм²)

25

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

DIN-рейка

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Модульный автоматический выключатель (автомат)

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Габарит

3 модуля

Диапазон срабатывания при переменном напряжении (В)

нет

Категория перенапряжения

4

Класс токоограничения

3

Количество полюсов

3

Контрольная температура (°С)

30

Номинальное (расчетное) напряжение (В)

400…690

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальный ток In (А)

2

Общее количество защищенных полюсов

3

Общее количество полюсов

3

Отключающая способность по EN 60898 (кА)

4,5

Отключение нейтрали (N)

нет

Потери мощности (Вт)

9

Предельная коммутационная способность переменного тока Icu (кА)

4,5

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

4,5

Род тока

AC

Уставка расцепителей токов короткого замыкания

10In-20In

Характеристика диапазона отключения

D

Частота тока (Гц)

50
