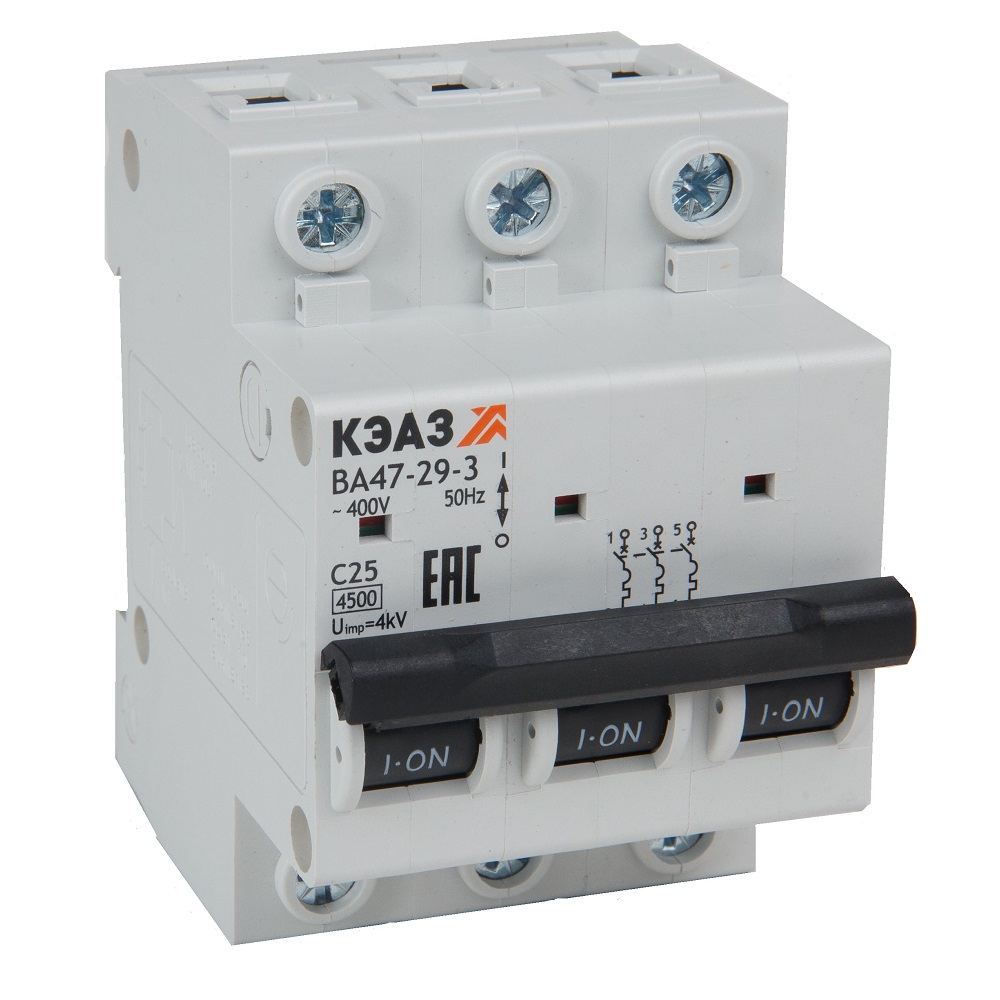

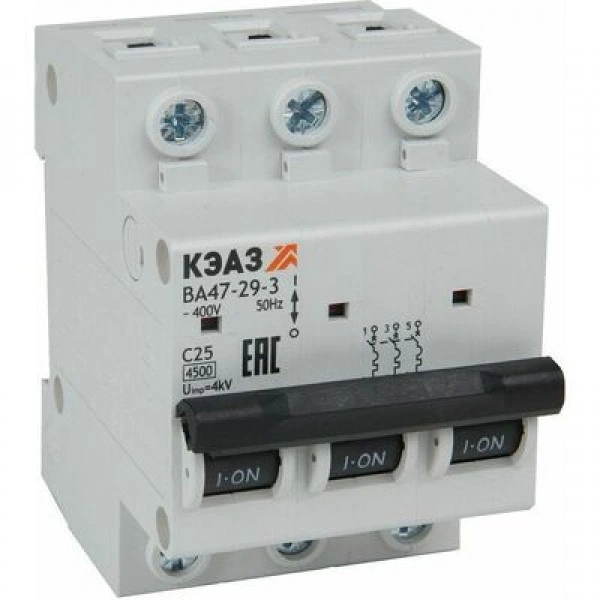

Выключатель автоматический модульный ВА47-29-3C2-УХЛ3 (4,5кА)-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Модульный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 4.5 кА на номинальный ток 2 А .

Основные характеристики

Классификация

Категория ETIM: Модульный автоматический выключатель (автомат) (EC000042)

Габариты и материалы

Габариты изделия: Ширина (мм): 54
Габариты изделия: Высота (мм): 80
Габариты изделия: Глубина (мм): 75

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 2
Габарит: 3 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 9
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): нет
Общее количество полюсов: 3
Общее количество защищенных полюсов: 3
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Степень загрязнения: 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1
Дополнительное оборудование: Да
Сегмент РЖД: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 4 шт

Код ТН ВЭД 8536201007

Вес, кг:

4 шт 1,566

1 шт 0,39

Объем, м.куб:

4 шт 0,001494

1 шт 0,000324

Габариты упаковки (содержит 4 шт):

Ширина (мм) 225

Высота (мм) 83

Глубина (мм) 80

Штрих-код EAN13:

1 шт 4600572514811

4 шт 4600572514828

Документация

Техническая информация

Catalog OptiDin (EN)

Каталог ВА47

Руководства

Руководство по эксплуатации и паспорт автоматических выключателей ВА47-29

Референции (отзывы)

Протокол испытаний КЭАЗ - ВА, АВДТ, ВД

Референция ООО "Электрон"

Референция Фаворит-Электро

Референция ООО "ЭдвансГрупп Омск"

Референция "ЭдвансГрупп"

Референция ЦПО при Спецстрое России

Референция МРСК Сибири - АлтайЭнерго

Референция Диарт

Референция "Автоматика СэмКабель"

Сертификаты

Сертификат ТР ТС ВА47

Декларации

Декларация о соответствии ТР ЕАЭС 037 ВА47

3D-модели

3D-модель ВА-47-29-1(ВН32-1)

3D-модель ВА-47-29-2(ВН32-2)

3D-модель ВА-47-29-3(ВН32-3)

3D-модель ВА-47-29-4(ВН32-4)

Чертежи

Чертежи ВА47-29-1Х(ВН32-1)

Чертежи ВА47-29-2(ВН32-2)

Чертежи ВА47-29-3(ВН32-3)

Чертежи ВА47-29-4(ВН32-4)

Прочее

База данных для EPLAN Electric P8 ВА47-29

Кросс-референс

Таблицы селективности

Габариты и материалы

Габариты изделия Высота (мм): 80
Габариты изделия Глубина (мм): 75

Габариты изделия Ширина (мм): 54

Дополнительные особенности

Дополнительное оборудование: Да
Сегмент РЖД: нет

Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1

Классификация

Категория ETIM: Модульный автоматический выключатель (автомат) (EC000042)

Тип приёмки: ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств: да
Глубина монтажная (встраиваемая) (мм): 71
Макс. сечение присоединяемых проводов (мм²): 25

Присоединение внешних проводников: переднее
Способ крепления (монтажа): DIN-рейка
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Модульный автоматический выключатель (автомат)

Эксплуатационные характеристики

Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Климатическое исполнение и категория размещения: УХЛ3

Степень загрязнения: 3
Степень защиты (IP): IP20

Электротехнические характеристики

Вид расцепителей: тепловой и электромагнитный
Габарит: 3 модуля
Диапазон срабатывания при переменном напряжении (В): нет
Категория перенапряжения: 4
Класс токоограничения: 3
Количество полюсов: 3
Контрольная температура (°С): 30
Номинальное импульсное напряжение Uimp (кВ): 4
Номинальное рабочее напряжение переменного тока Ue (В): 400
Номинальный ток In (А): 2
Общее количество защищенных полюсов: 3

Общее количество полюсов: 3
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): нет
Потери мощности (Вт): 9
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5
Род тока: AC
Уставка расцепителей токов короткого замыкания: 5In-10In
Характеристика диапазона отключения: C
Частота тока (Гц): 50
