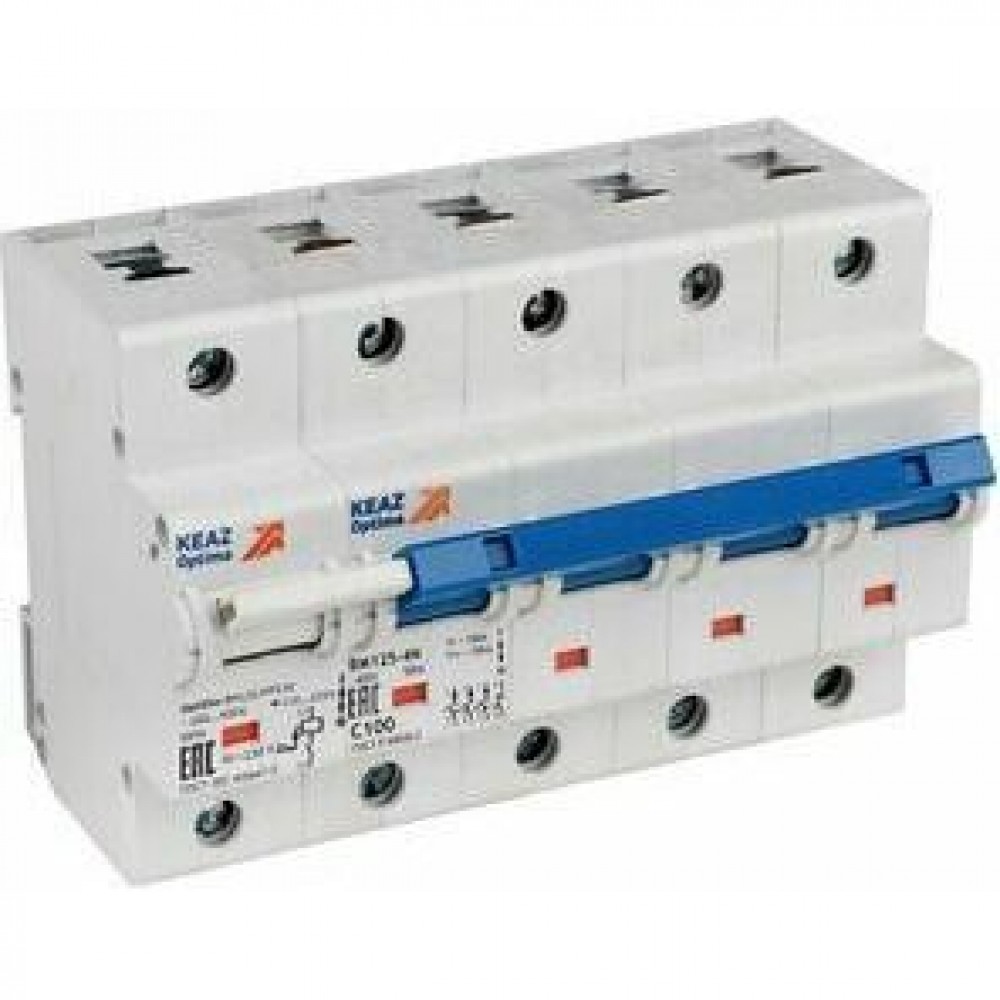

Выключатель автоматический модульный с независимым расцепителем OptiDin BM125-4NC125-НР-8ln-ОМ4-РЕГ

Габариты и материалы

Габариты изделия Высота (мм)

90

Габариты изделия Глубина (мм)

71,75

Габариты изделия Ширина (мм)

135

Дополнительные особенности

Дополнительное оборудование

нет

Сегмент РЖД

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009

Классификация

Тип приёмки

Морской регистр (РМРС)

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

50

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

DIN-рейка

Способ установки

стационарный с креплением на панели

Ширина в количестве модулей

5

Характеристики ETIM

Категория ETIM

Модульный автоматический выключатель (автомат)

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -10°С до +45°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

ОМ4

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Габарит

7,5 модулей

Категория перенапряжения

4

Количество полюсов

4

Контрольная температура (°С)

45

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

7,5

Номинальное импульсное напряжение Uimp (кВ)

4

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальный ток In (А)

125

Общее количество защищенных полюсов

3

Общее количество полюсов

4

Отключающая способность по EN 60898 (кА)

15

Отключение нейтрали (N)

да

Потери мощности (Вт)

80

Предельная коммутационная способность переменного тока Icu (кА)

15

Род тока

AC

Уставка расцепителей токов короткого замыкания

8In

Характеристика диапазона отключения

C

Частота тока (Гц)

50
