Артикул: 336381

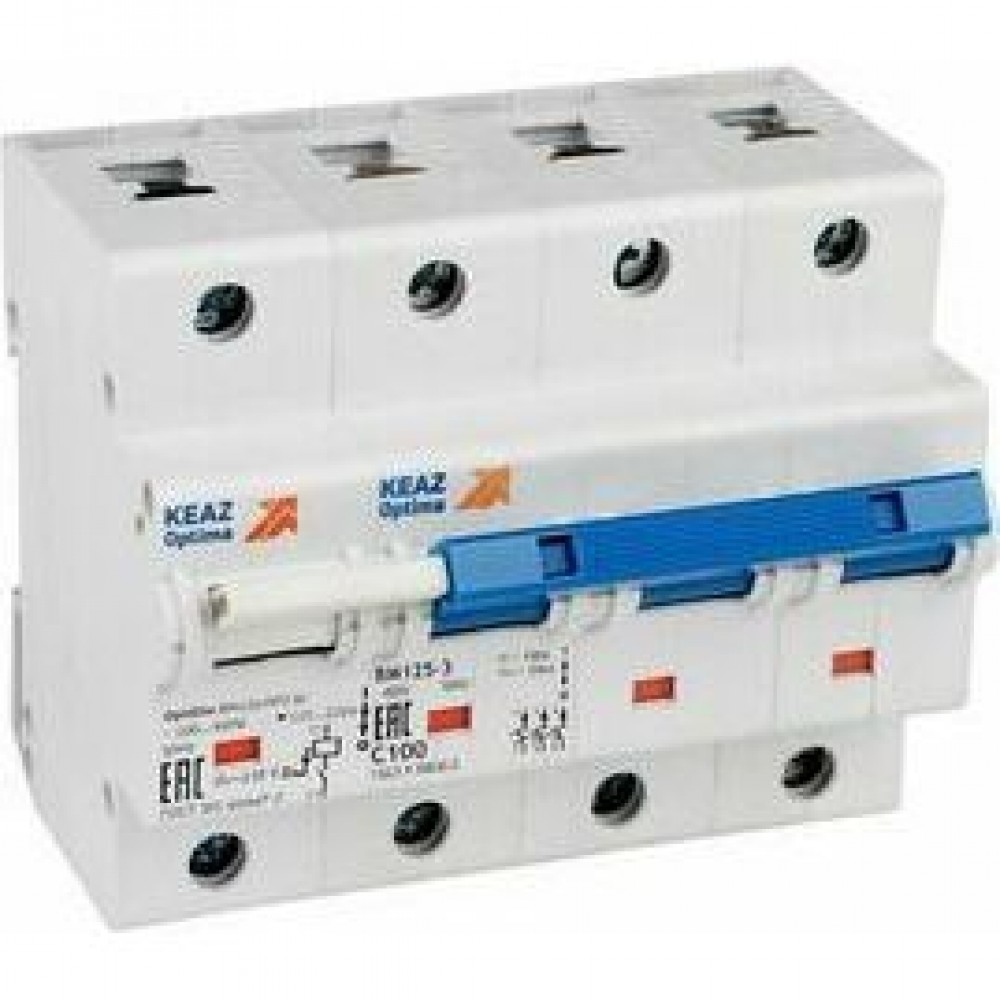

Выключатель автоматический модульный с независимым расцепителем OptiDin BM125-3D100-НР-14ln-УХЛ3
Товар в наличии
Цена по запросу
Описание товара
Модульный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 15 кА на номинальный ток 100 А с независимым расцепителем.
Основные характеристики
Классификация- Категория ETIM: Модульный автоматический выключатель (автомат) (EC000042)
- Габариты изделия: Ширина (мм): 108
- Габариты изделия: Высота (мм): 90
- Габариты изделия: Глубина (мм): 71,75
- Количество полюсов: 3
- Номинальный ток In (А): 100
- Габарит: 6 модулей
- Частота тока (Гц): 50
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 400
- Предельная коммутационная способность переменного тока Icu (кА): 15
- Уставка расцепителей токов короткого замыкания: 14In
- Вид расцепителей: тепловой и электромагнитный
- Характеристика диапазона отключения: D
- Номинальное импульсное напряжение Uimp (кВ): 4
- Потери мощности (Вт): 45
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 7,5
- Контрольная температура (°С): 30
- Отключающая способность по EN 60898 (кА): 15
- Отключение нейтрали (N): нет
- Общее количество полюсов: 3
- Общее количество защищенных полюсов: 3
- Категория перенапряжения: 4
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 15
- Способ крепления (монтажа): DIN-рейка
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 50
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Глубина монтажная (встраиваемая) (мм): 75
- Степень защиты (IP): IP20
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Степень загрязнения: 3
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009
- Дополнительное оборудование: Нет
- Сегмент РЖД: нет
Дополнительные характеристики
Единица измерения 1 шт
Упаковочная норма 1 шт
Код ТН ВЭД 8536209007
Вес, кг:
1 шт 1,47
Объем, м.куб:
1 шт 0,00125377
Габариты упаковки (содержит 1 шт):
Ширина (мм) 57
Высота (мм) 234
Глубина (мм) 94
Штрих-код EAN13:
1 шт 4600572603195
Документация
Техническая информация
Руководства
Руководство по эксплуатации автоматических выключателей OptiDin ВМ125
Референции (отзывы)
Референция ООО "Автоматика СэмКабель"
Референция ООО "ЭдвансГрупп Омск"
Референция ООО "Комплектснабэлектромонтаж"
Референция МРСК Сибири - АлтайЭнерго
Сертификаты
Сертификат ТР ТС 004 OptiDin ВМ63, ВМ125 КЭАЗ
СС ТР ТС 004 ВМ63 бытового назначения
Декларации
Декларация о соответствии ТР ЕАЭС 037 OptiDin ВМ63, 125
ДС ТР ТС 001 OptiDin BM63, OptiDin BM125
3D-модели
Чертежи
Прочее
База данных для EPLAN Electric P8 OptiDin BM125
- Габариты изделия Высота (мм)
- 90
- Габариты изделия Глубина (мм)
- 71,75
- Габариты изделия Ширина (мм)
- 108
- Дополнительное оборудование
- Да
- Сегмент РЖД
- нет
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009
- Категория ETIM
- Модульный автоматический выключатель (автомат) (EC000042)
- Тип приёмки
- ОТК
- Возможность самостоятельного подключения дополнительных устройств
- нет
- Глубина монтажная (встраиваемая) (мм)
- 75
- Макс. сечение присоединяемых проводов (мм²)
- 50
- Присоединение внешних проводников
- переднее
- Способ крепления (монтажа)
- DIN-рейка
- Способ установки
- стационарный с креплением на панели
- Категория ETIM
- Модульный автоматический выключатель (автомат)
- Диапазон рабочих температур (˚С)
- от -60°С до +40°С
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- УХЛ3
- Степень загрязнения
- 3
- Степень защиты (IP)
- IP20
- Вид расцепителей
- тепловой и электромагнитный
- Габарит
- 6 модулей
- Категория перенапряжения
- 4
- Количество полюсов
- 3
- Контрольная температура (°С)
- 30
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
- 7,5
- Номинальное импульсное напряжение Uimp (кВ)
- 4
- Номинальное рабочее напряжение переменного тока Ue (В)
- 400
- Номинальный ток In (А)
- 100
- Общее количество защищенных полюсов
- 3
- Общее количество полюсов
- 3
- Отключающая способность по EN 60898 (кА)
- 15
- Отключение нейтрали (N)
- нет
- Потери мощности (Вт)
- 45
- Предельная коммутационная способность переменного тока Icu (кА)
- 15
- Предельная коммутационная способность переменного тока Icu при 400АС (кА)
- 15
- Род тока
- AC
- Уставка расцепителей токов короткого замыкания
- 14In
- Характеристика диапазона отключения
- D
- Частота тока (Гц)
- 50
