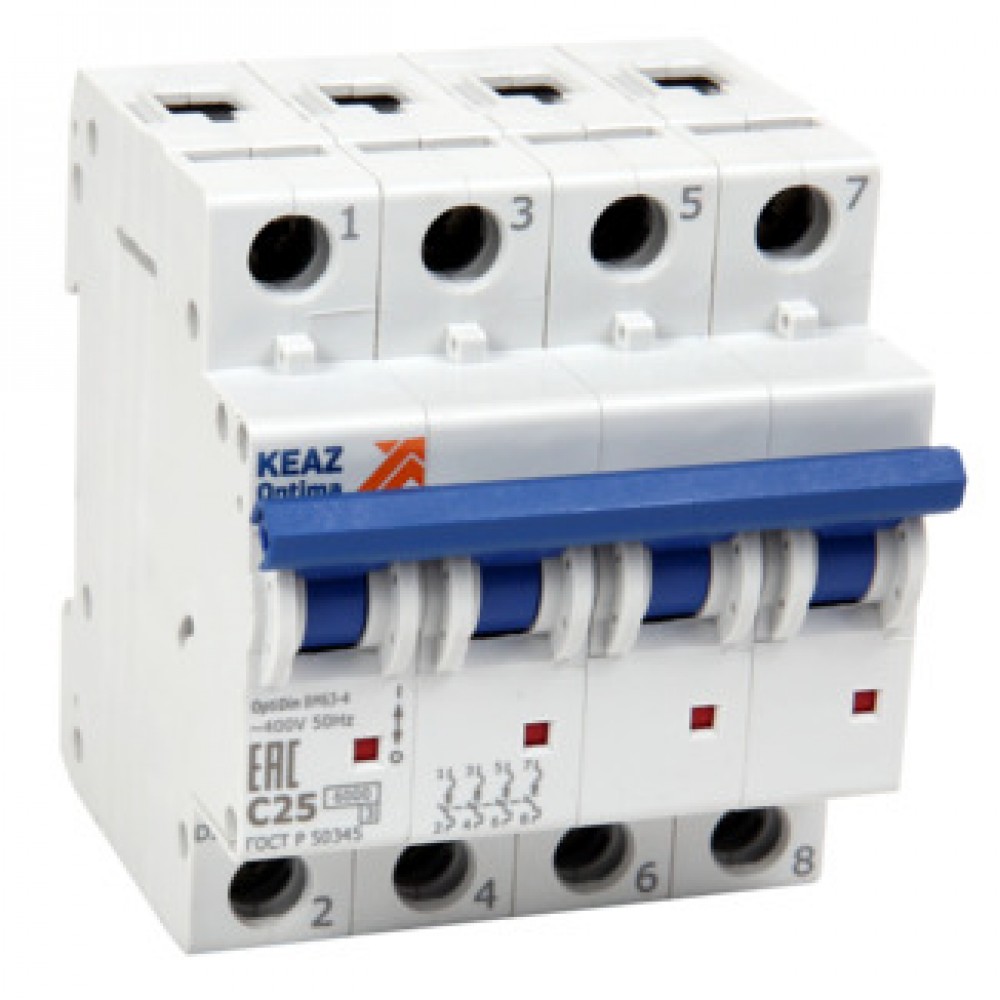

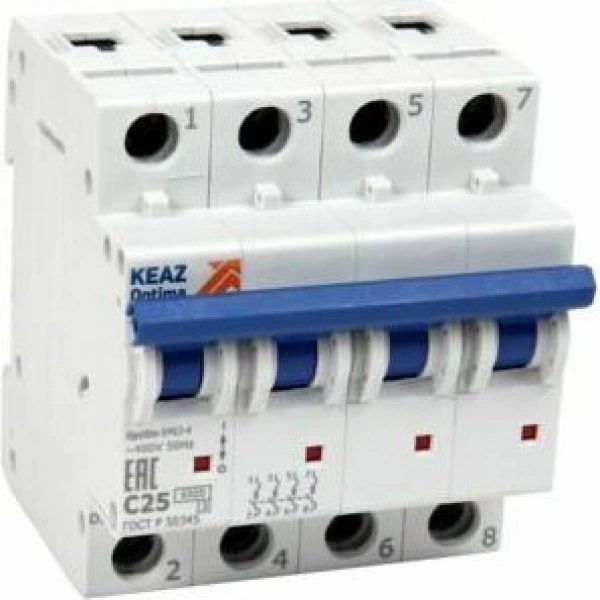

Выключатель автоматический модульный OptiDin BM63-4NC25-УХЛ3 (Новый)

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 260970

Все товары КЭАЗ

Выключатель автоматический модульный OptiDin BM63-4NC25-УХЛ3 (Новый)

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Модульный автоматический 4 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 25 А .

Основные характеристики

Классификация

Категория ETIM: Модульный автоматический выключатель (автомат) (EC000042)

Габариты и материалы

Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7

Электротехнические характеристики

Количество полюсов: 4
Номинальный ток In (А): 25
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 18
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Степень загрязнения: 2

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование: Нет
Сегмент РЖД: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536201007

Вес, кг:

1 шт 0,468

Объем, м.куб:

1 шт 0,00052931

Габариты упаковки (содержит 1 шт):

Ширина (мм) 78

Высота (мм) 87

Глубина (мм) 78

Штрих-код EAN13:

1 шт 4600572392839

Документация

Техническая информация

Каталог OptiDin

Catalog OptiDin (EN)

Руководства

Руководство по эксплуатации автоматических выключателей OptiDin ВМ63

Референции (отзывы)

Референция OptiDin BM63 (МРСК)

Референция Диарт

Референция OptiDin BM63 (Ростелеком)

Референция Яхт-клуб Санкт-Петербург

Референция БелкамНефть

Референция Управляющая Компания ЭФКО

Сертификаты

Cертификат ТР ТС OptiDin

Сертификат ТР ТС OptiDin ВМ63, OptiDin ВМ125

Сертификат ТР ТС 004 OptiDin BM63-125

Декларации

Декларация о соответствии ТР ЕАЭС 037 OptiDin ВМ63, 125

ДС ТР ТС 001 OptiDin BM63, OptiDin BM125

Патенты

3D-модели

3D-модель OptiDin BM63 1x

3D-модель OptiDin BM63 2x

3D-модель OptiDin BM63 3x

3D-модель OptiDin BM63 4x

Чертежи

Чертежи OptiDin BM63 1x

Чертежи OptiDin BM63 2x

Чертежи OptiDin BM63 3x

Чертежи OptiDin BM63 4x

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

Лицензия на изготовление оборудования для ядерных установок

Замена ВМ63 AC старый на новый

Таблицы селективности

База данных для EPLAN Electric P8 OptiDin BM63

Габариты и материалы

Габариты изделия Высота (мм): 85
Габариты изделия Глубина (мм): 73,7

Габариты изделия Ширина (мм): 70

Дополнительные особенности

Дополнительное оборудование: Нет
Сегмент РЖД: нет

Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009

Классификация

Категория ETIM: Модульный автоматический выключатель (автомат) (EC000042)

Тип приёмки: ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств: да
Глубина монтажная (встраиваемая) (мм): 75
Макс. сечение присоединяемых проводов (мм²): 25

Присоединение внешних проводников: переднее
Способ крепления (монтажа): DIN-рейка
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Модульный автоматический выключатель (автомат)

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ: да
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный

Климатическое исполнение и категория размещения: УХЛ3
Степень загрязнения: 2
Степень защиты (IP): IP20

Электротехнические характеристики

Вид расцепителей: тепловой и электромагнитный
Габарит: 4 модуля
Диапазон срабатывания при переменном напряжении (В): нет
Категория перенапряжения: 4
Класс токоограничения: 3
Количество полюсов: 4
Контрольная температура (°С): 30
Номинальное импульсное напряжение Uimp (кВ): 4
Номинальное рабочее напряжение переменного тока Ue (В): 400
Номинальный ток In (А): 25
Общее количество защищенных полюсов: 3

Общее количество полюсов: 4
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Потери мощности (Вт): 18
Предельная коммутационная способность переменного тока Icu (кА): 6
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6
Род тока: AC
Уставка расцепителей токов короткого замыкания: 5In-10In
Характеристика диапазона отключения: C
Частота тока (Гц): 50
