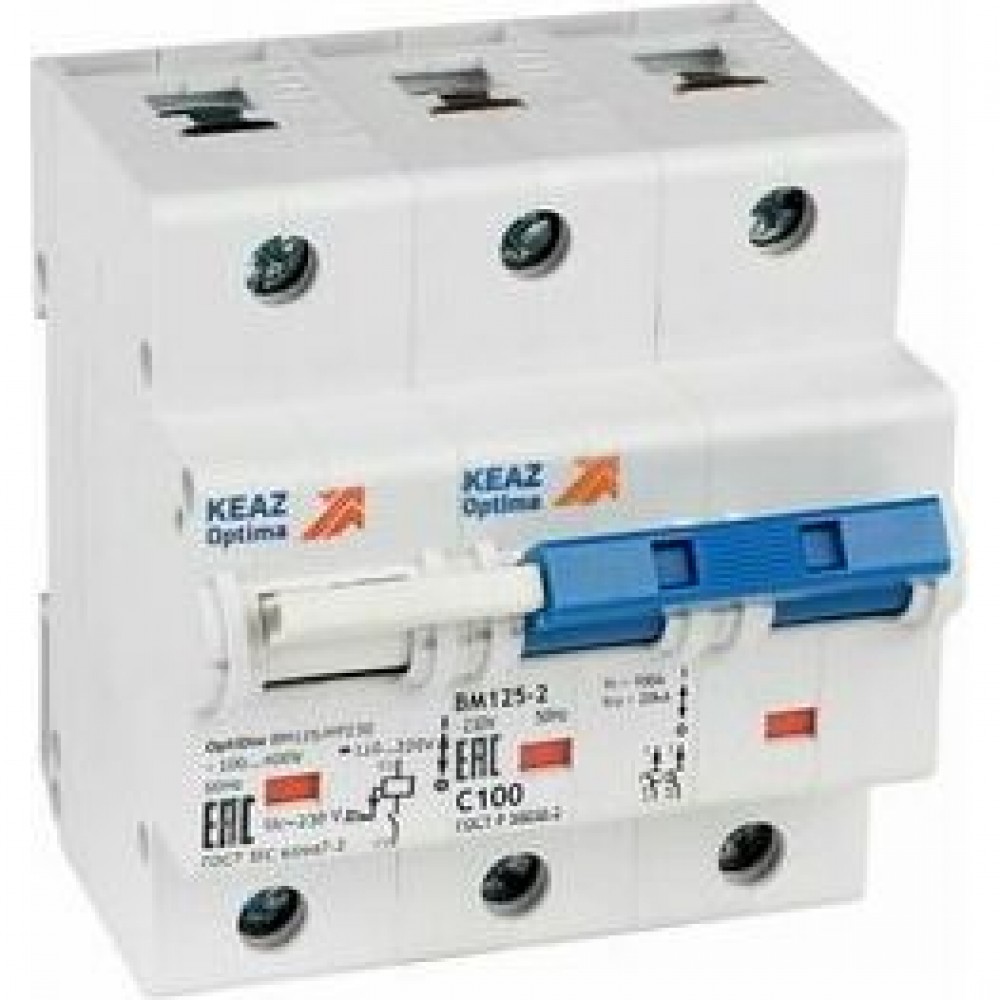

Выключатель автоматический модульный OptiDin BM125-2D100-НР-14ln-УХЛ3-RR

Габариты и материалы

Габариты изделия Высота (мм)

90

Габариты изделия Глубина (мм)

71,75

Габариты изделия Ширина (мм)

81

Дополнительные особенности

Дополнительное оборудование

Да

Сегмент РЖД

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009

Классификация

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

нет

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

50

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

DIN-рейка

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Модульный автоматический выключатель (автомат)

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Габарит

4,5 модуля

Категория перенапряжения

4

Количество полюсов

2

Контрольная температура (°С)

30

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

7,5

Номинальное импульсное напряжение Uimp (кВ)

4

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальный ток In (А)

100

Общее количество защищенных полюсов

2

Общее количество полюсов

2

Отключающая способность по EN 60898 (кА)

15

Отключение нейтрали (N)

да

Потери мощности (Вт)

30

Предельная коммутационная способность переменного тока Icu (кА)

15

Предельная коммутационная способность переменного тока Icu при 220АС (кА)

15

Род тока

AC

Уставка расцепителей токов короткого замыкания

14In

Характеристика диапазона отключения

D

Частота тока (Гц)

50
