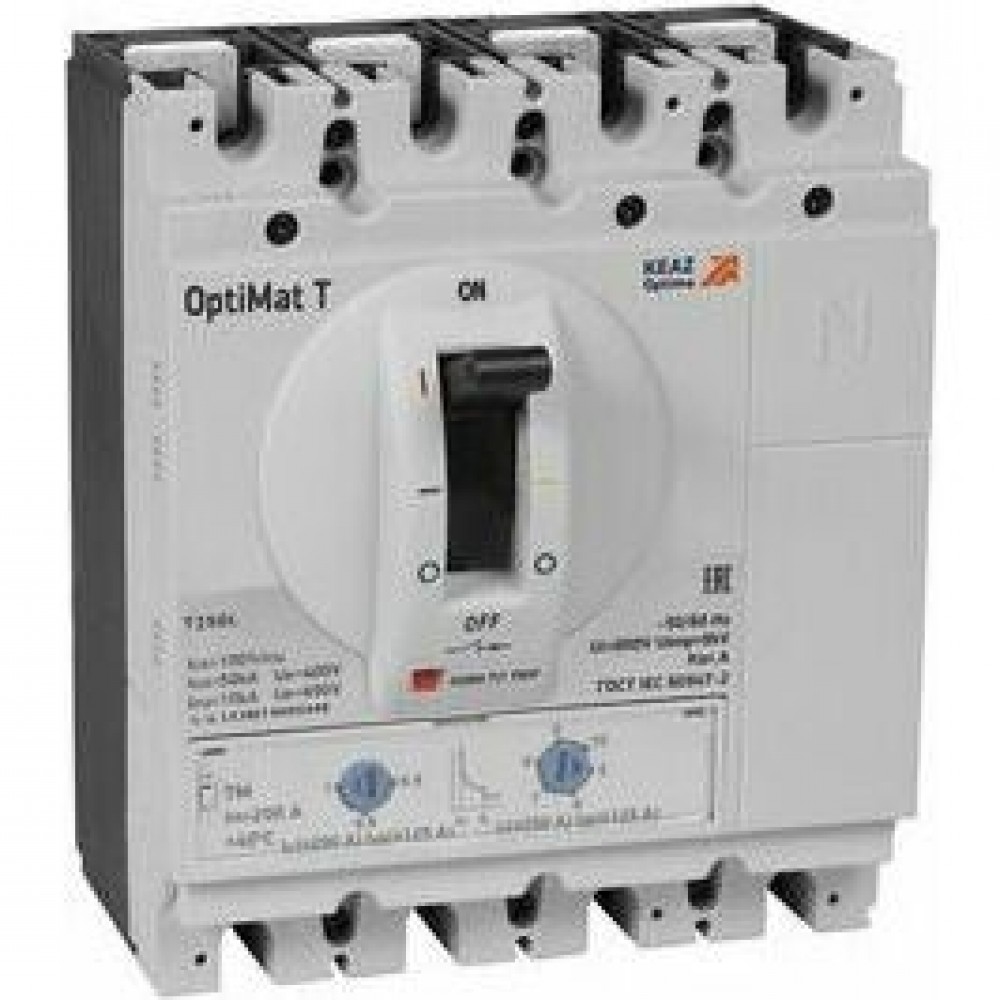

Выключатель автоматический для защиты двигателя OptiMat T250H TM-M 100A 3P

Габариты и материалы

Габариты изделия Высота (мм)

165

Габариты изделия Глубина (мм)

117,4

Габариты изделия Ширина (мм)

105

Дополнительные особенности

Вид рукоятки

центральная

Возможность установки индикатора отключения

да

Межполюсное расстояние (мм)

40

Моторный привод (дополнительно)

да

Моторный привод встроенный

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-2, ГЖИК.641200.305 ТУ

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

да

Макс. сечение присоединяемых медных шин (мм)

6 х 25

Макс. сечение присоединяемых проводов (мм²)

70

Подходит для монтажа на DIN-рейку

нет

Присоединение внешних проводников

переднее

Расположение рукоятки ручного привода

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Тип подключения

болтовое соединение

Эксплуатационные характеристики

Вибро-сейсмо стойкость

9

Диапазон рабочих температур (˚С)

от -40°С до +70°С

Категория применения

A

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У3

Комплексная защита от замыканий на землю

нет

Рабочая высота, (м)

2 000

Размер упаковочного ярлыка (для печати)(Не исп)

80х48

Степень защиты (IP)

IP30

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Время номинально кратковременно выдерживаемого тока tcw (с)

1

Вспомогательные (свободные) контакты

Нет

Диапазон регулировки теплового расцепителя (А)

0,8-1In

Количество полюсов

3

Контрольная температура (°С)

40

Механический счётчик циклов

нет

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)

20

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

800

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

100

Номинальный ток In (А)

100

Предельная коммутационная способность переменного тока Icu (кА)

20

Предельная коммутационная способность переменного тока Icu (кА)2

100

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

100

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

20

Рабочий диапазон сетевого напряжения (В)

24-690

Регулировка максимальных расцепителей тока

да

Род тока

AC

С расцеплением под напряжением

да

Тип выключателя

T250H

Тип расцепителя

TM-M

Уставка расцепителей токов короткого замыкания

12In

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

Мгн.

Уставки по току мгновенного срабатывания расцепителя Ii (А)

1200

Уставки рабочего тока расцепителя IR (А)

100

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

100,000

Частота тока (Гц)

50/60
