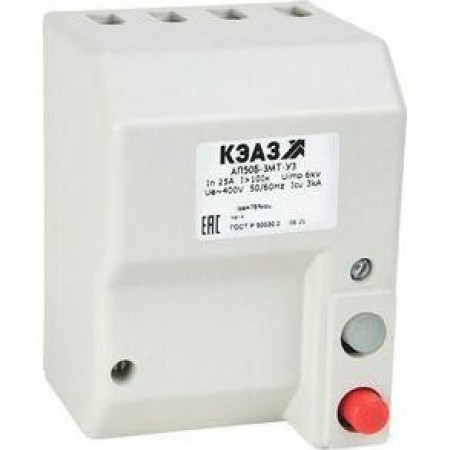

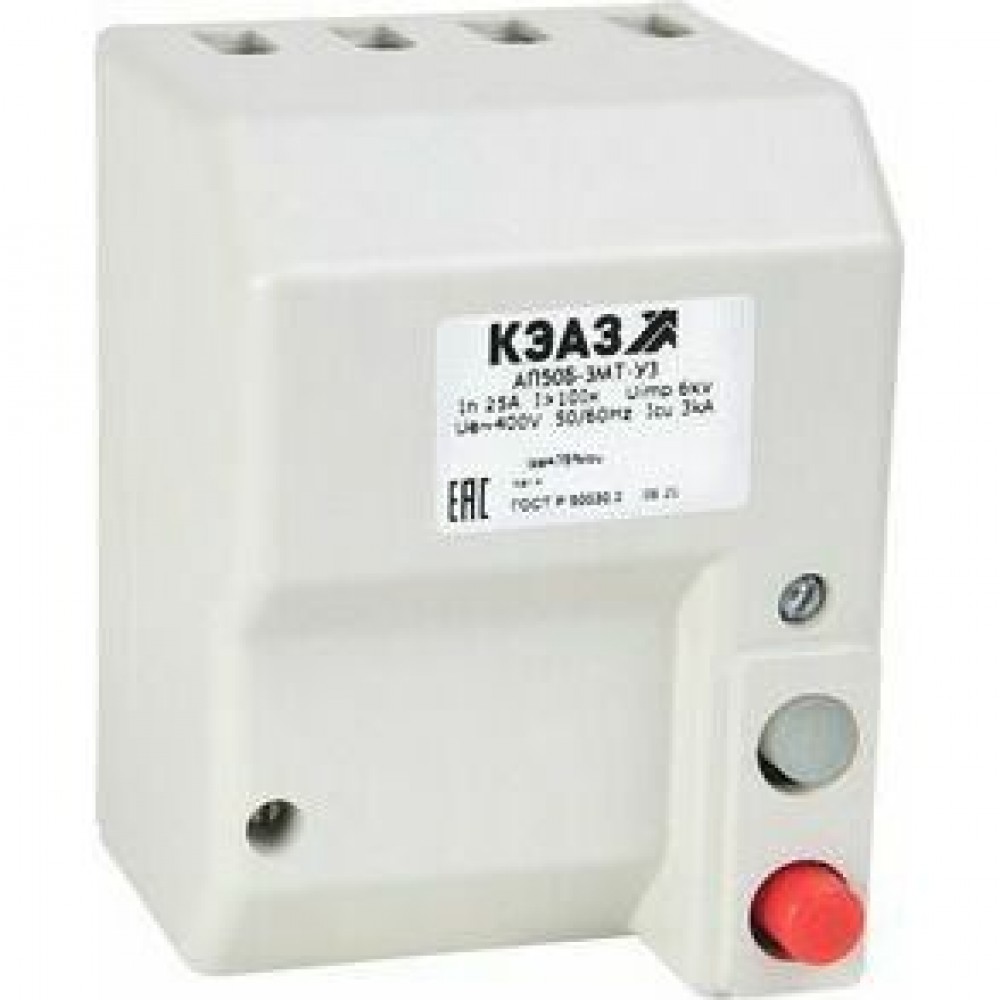

Выключатель автоматический АП50Б-3МТ-40А-3,5Iн-400AC-2П-IP54-У2-КЭАЗ

Артикул: 107484

Выключатель автоматический АП50Б-3МТ-40А-3,5Iн-400AC-2П-IP54-У2-КЭАЗ

Name: Выключатель автоматический АП50Б-3МТ-40А-3,5Iн-400AC-2П-IP54-У2-КЭАЗ
Brand: КЭАЗ
SKU: 107484
Price: 31519 RUB
Availability: InStock

31 519 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 40 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 153
Габариты изделия: Высота (мм): 224
Габариты изделия: Глубина (мм): 157

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 40
Диапазон регулировки теплового расцепителя (А): 0,7...1Iн
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 5
Вспомогательные (свободные) контакты: 2П
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 3,5Iн
Регулировка максимальных расцепителей тока: да
Вид расцепителей: тепловой и электромагнитный
Количество вспомогательных размыкающих контактов: 2
Количество вспомогательных замыкающих контактов: 2
Номинальное напряжение изоляции Ui (В): 400
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальный продолжительный ток Iu (А): 40
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 5

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 6
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Вид присоединяемых проводников: провод

Эксплуатационные характеристики

Степень защиты (IP): IP54
Климатическое исполнение и категория размещения: У2
Диапазон рабочих температур (˚С): от -40°С до +40°С
Гарантийный срок эксплуатации (лет): 2

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2

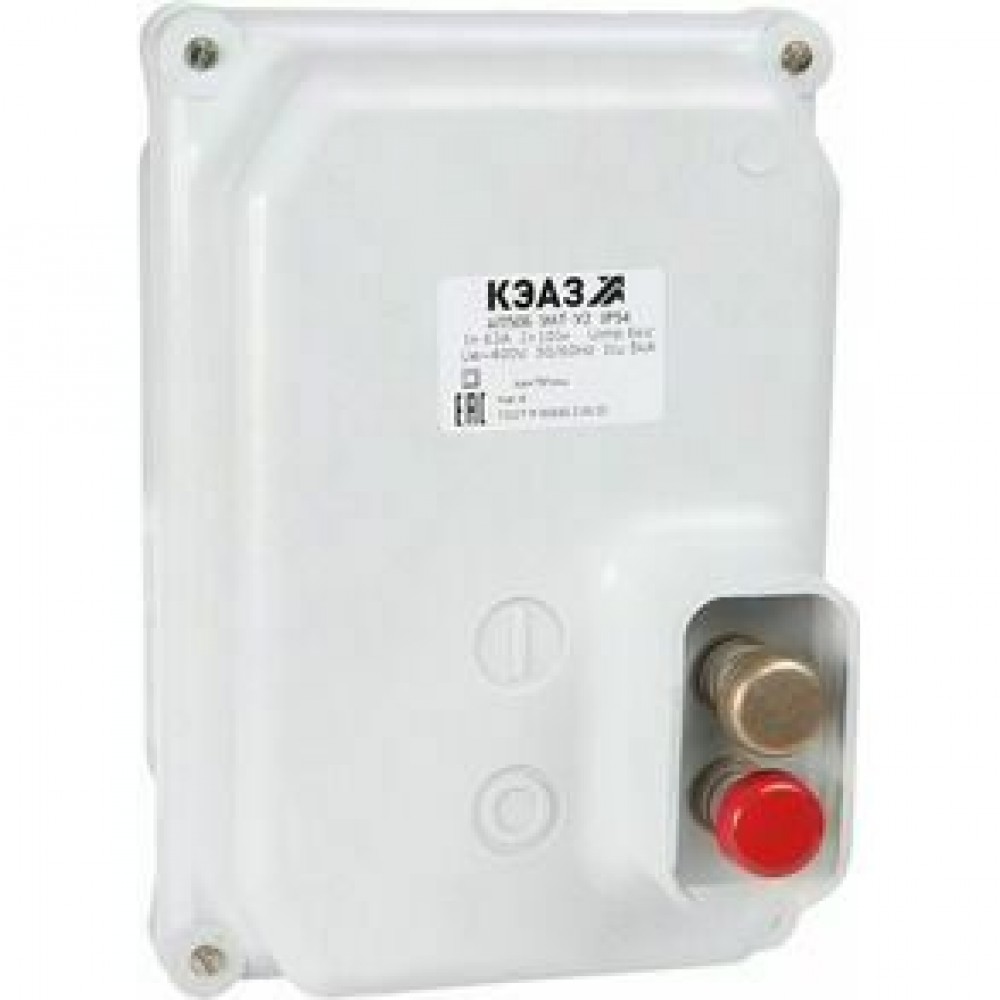

Дополнительное оборудование: доп. оболочка
Наличие вспомогательных контактов сигнализации: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536201007

Вес, кг:

1 шт 2,4

Объем, м.куб:

1 шт 0,006256

Габариты упаковки (содержит 1 шт):

Ширина (мм) 230

Высота (мм) 170

Глубина (мм) 160

Штрих-код EAN13:

1 шт 4600572019897

Документация

Техническая информация

Каталог АП50Б

Руководства

Руководство по эксплуатации АП50Б

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя автоматических выключателей Optimat E, ВА, АЕ, АП (эл. магн. и тепловой расц.)

Референции (отзывы)

Референция "Электрон Иркутск"

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

СС ТР ТС 004 АП50Б

Декларации

ДС ТР ЕАЭС 037 АП50Б

3D-модели

3D-модель АП50Б в оболочке

3D-модель АП50Б 2Х

3D-модель АП50Б 3Х

Чертежи

Чертежи АП50Б в оболочке

Чертежи АП50Б-3Х

Чертежи АП50Б-2Х

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

База данных для EPLAN Electric P8 АП50Б

Лицензия на изготовление оборудования для ядерных установок

Технические характеристики 107484
