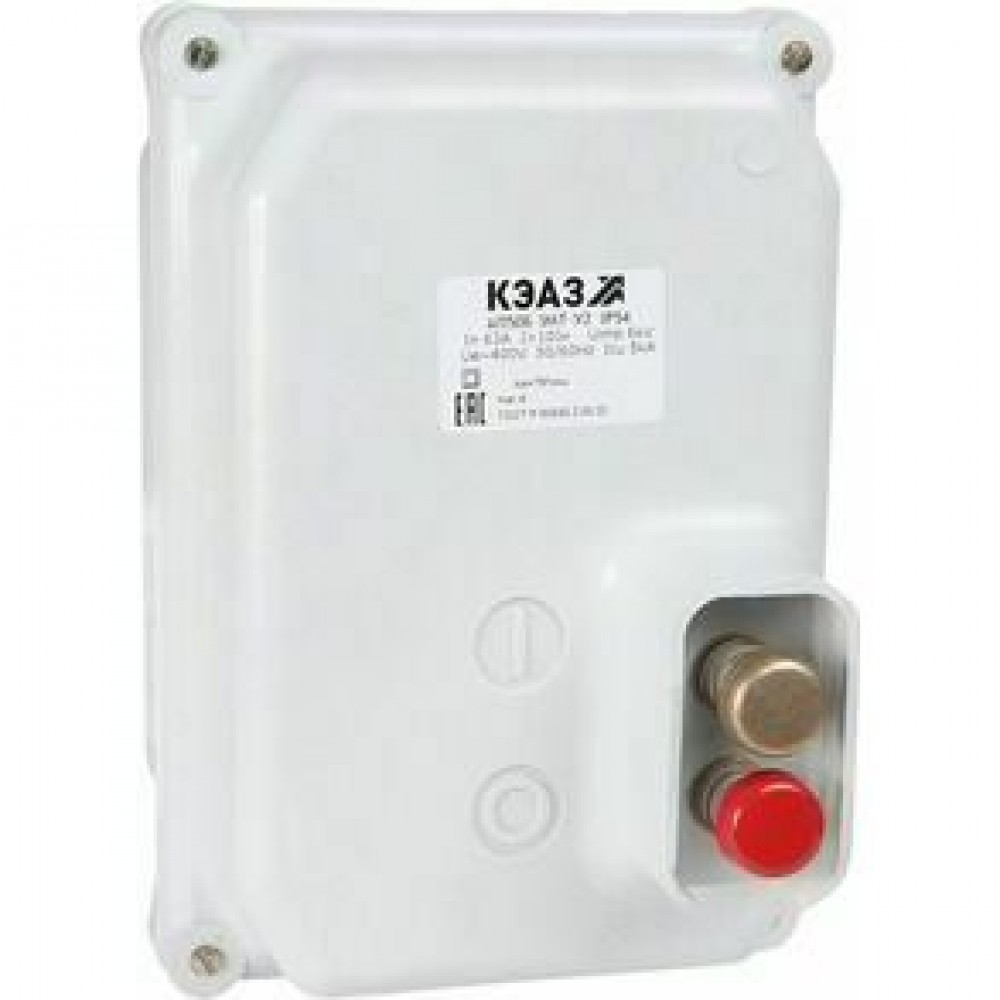

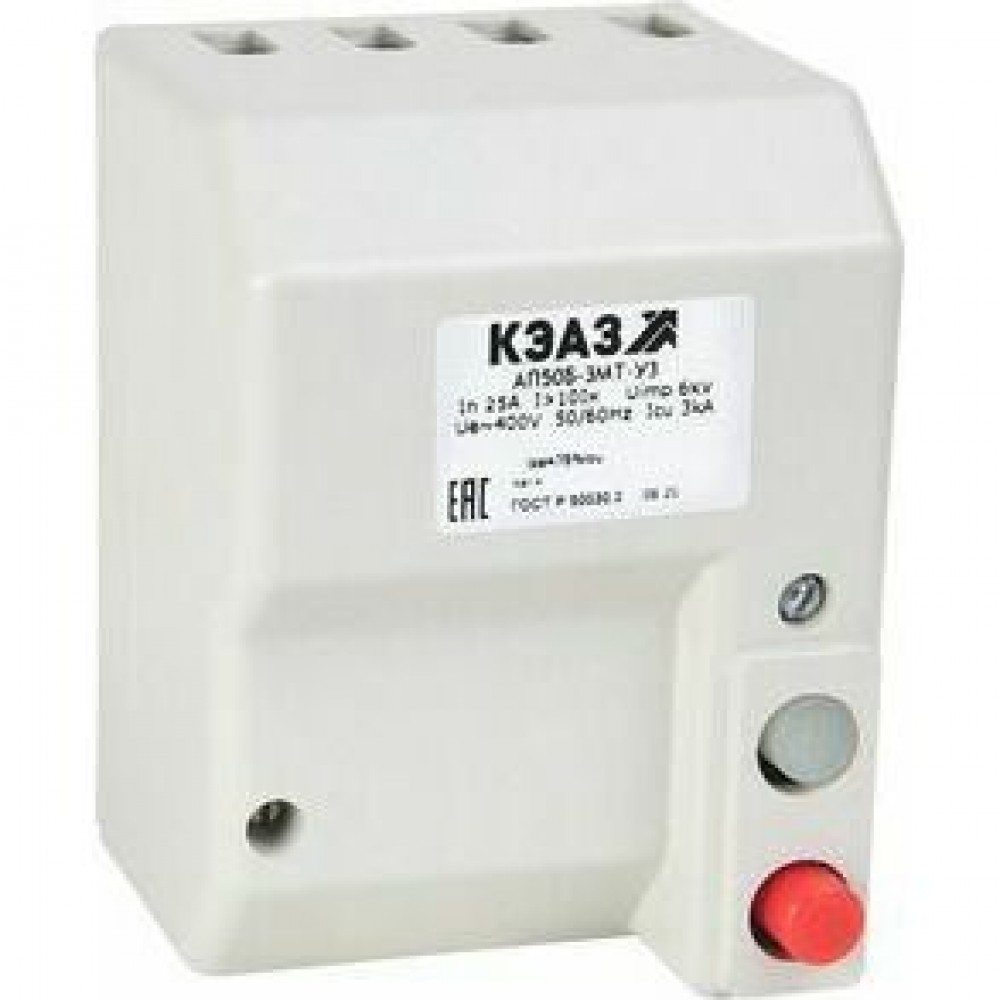

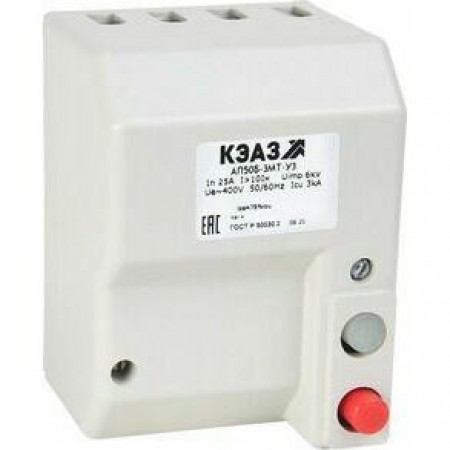

Выключатель автоматический АП50Б-3М-25А-10Iн-400AC-IP54Ф-У2-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

224

Габариты изделия Глубина (мм)

157

Габариты изделия Ширина (мм)

153

Дополнительные особенности

Дополнительное оборудование

доп. оболочка

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых проводов (мм²)

6

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

2

Диапазон рабочих температур (˚С)

от -40°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У2

Степень защиты (IP)

IP54

Электротехнические характеристики

Вид расцепителей

электромагнитный

Вспомогательные (свободные) контакты

Нет

Количество полюсов

3

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

75

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальный продолжительный ток Iu (А)

25

Номинальный ток In (А)

25

Предельная коммутационная способность переменного тока Icu (кА)

3

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

3

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

10Iн

Частота тока (Гц)

50/60
