Артикул: 107104

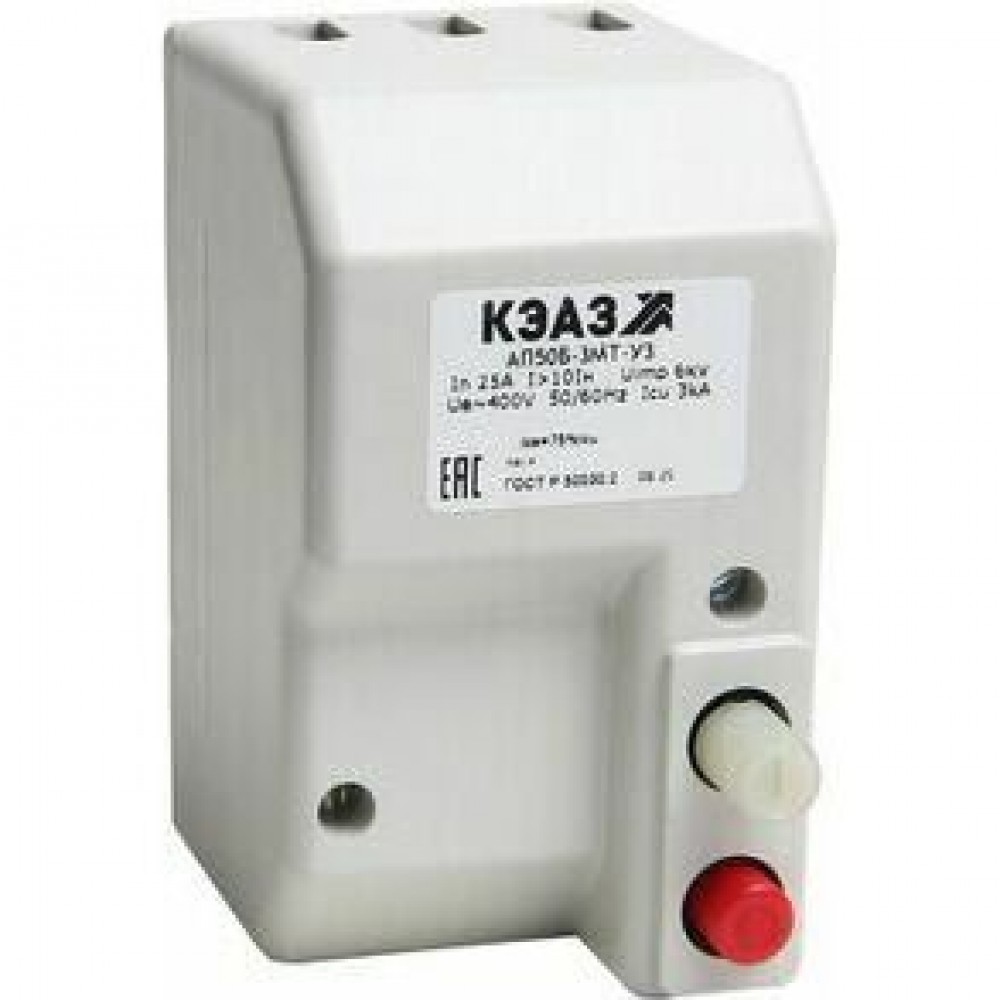

Выключатель автоматический АП50Б-2МТ-6,3А-3,5Iн-400AC/220DC-1П-IP54Ф-У2-КЭАЗ
4 637 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание товара
Блочный автоматический 2 полюсный выключатель переменного/постоянного тока с предельной коммутационной способностью при переменном токе 30 кА на номинальный ток 6.3 А .
Основные характеристики
Классификация- Категория ETIM: Силовой автоматический выключатель (EC000228)
- Тип изделия: Выключатель автоматический
- Габариты изделия: Ширина (мм): 153
- Габариты изделия: Высота (мм): 224
- Габариты изделия: Глубина (мм): 157
- Количество полюсов: 2
- Номинальный ток In (А): 6,3
- Диапазон регулировки теплового расцепителя (А): 0,7...1Iн
- Частота тока (Гц): 50/60
- Род тока: AC/DC
- Номинальное рабочее напряжение переменного тока Ue (В): 400
- Предельная коммутационная способность переменного тока Icu (кА): 0,8
- Номинальное рабочее напряжение постоянного тока Ue (В): 220
- Предельная коммутационная способность постоянного тока Icu (кА): 1,4
- Вспомогательные (свободные) контакты: 1П
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 3,5Iн
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: тепловой и электромагнитный
- Количество вспомогательных размыкающих контактов: 1
- Количество вспомогательных замыкающих контактов: 1
- Номинальное напряжение изоляции Ui (В): 400
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
- Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА): 1,4
- Номинальный продолжительный ток Iu (А): 6,3
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 0,8
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 6
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Вид присоединяемых проводников: провод
- Степень защиты (IP): IP54
- Климатическое исполнение и категория размещения: У2
- Диапазон рабочих температур (˚С): от -40°С до +40°С
- Гарантийный срок эксплуатации (лет): 2
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2

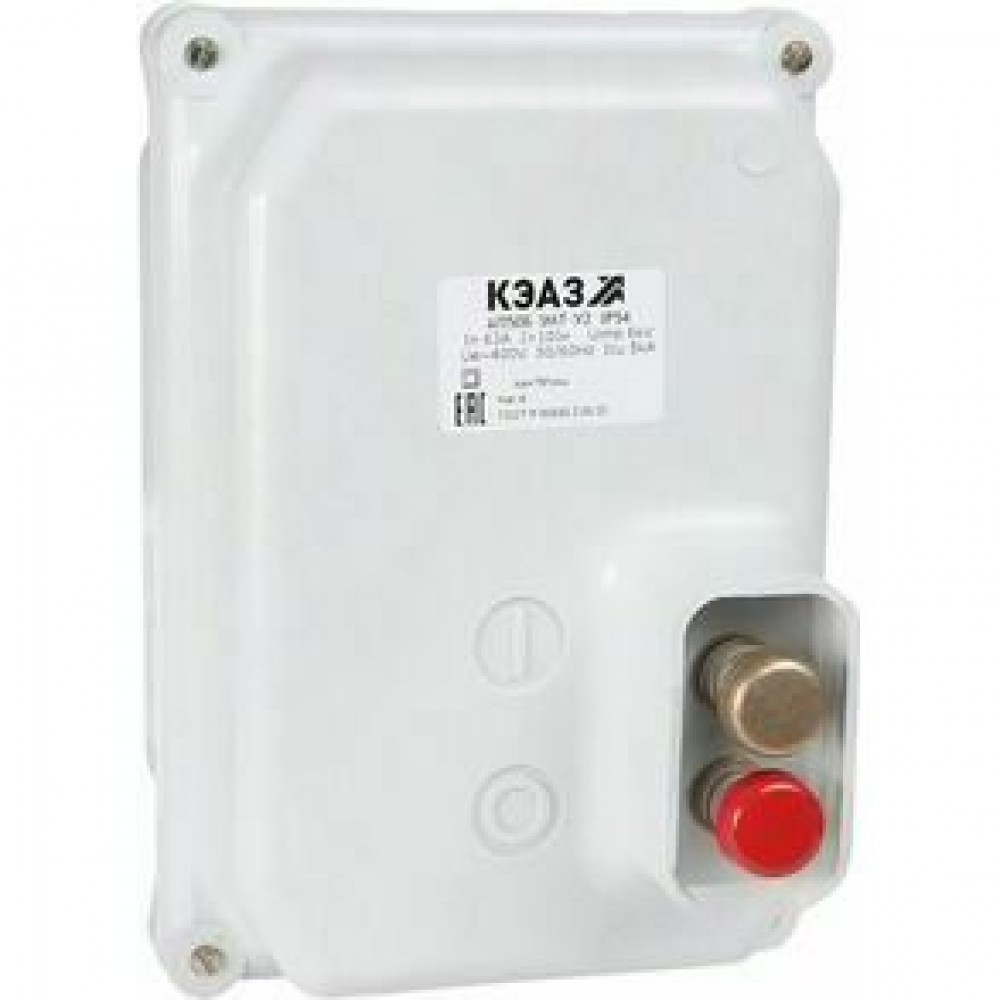

- Дополнительное оборудование: доп. оболочка
- Наличие вспомогательных контактов сигнализации: нет
Документация
3D-модели
Чертежи
Технические характеристики 107104
Габариты и материалы
- Габариты изделия Высота (мм)
- 224
- Габариты изделия Глубина (мм)
- 157
- Габариты изделия Ширина (мм)
- 153
Дополнительные особенности
- Дополнительное оборудование
- доп. оболочка
- Наличие вспомогательных контактов сигнализации
- нет
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ Р 50030.2
Классификация
- Категория ETIM
- Силовой автоматический выключатель (EC000228)
- Тип изделия
- Выключатель автоматический
- Тип приёмки
- ОТК
Монтажные характеристики
- Вид присоединяемых проводников
- провод
- Возможность самостоятельного подключения дополнительных устройств
- нет
- Макс. сечение присоединяемых проводов (мм²)
- 6
- Присоединение внешних проводников
- переднее
- Способ крепления (монтажа)
- винт
- Способ установки
- стационарный с креплением на панели
Характеристики ETIM
- Категория ETIM
- Силовой автоматический выключатель
Эксплуатационные характеристики
- Гарантийный срок эксплуатации (лет)
- 2
- Диапазон рабочих температур (˚С)
- от -40°С до +40°С
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- У2
- Степень защиты (IP)
- IP54
Электротехнические характеристики
- Вид расцепителей
- тепловой и электромагнитный
- Вспомогательные (свободные) контакты
- 1П
- Диапазон регулировки теплового расцепителя (А)
- 0,7...1Iн
- Количество вспомогательных замыкающих контактов
- 1
- Количество вспомогательных размыкающих контактов
- 1
- Количество полюсов
- 2
- Наличие привода
- ручной
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
- 75
- Номинальное импульсное напряжение Uimp (кВ)
- 6
- Номинальное напряжение изоляции Ui (В)
- 400
- Номинальное рабочее напряжение переменного тока Ue (В)
- 400
- Номинальное рабочее напряжение постоянного тока Ue (В)
- 220
- Номинальный продолжительный ток Iu (А)
- 6,3
- Номинальный ток In (А)
- 6,3
- Предельная коммутационная способность переменного тока Icu (кА)
- 0,8
- Предельная коммутационная способность переменного тока Icu при 400АС (кА)
- 0,8
- Предельная коммутационная способность постоянного тока Icu (кА)
- 1,4
- Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА)
- 1,4
- Регулировка максимальных расцепителей тока
- да
- Род тока
- AC/DC
- Уставка расцепителей токов короткого замыкания
- 3,5Iн
- Частота тока (Гц)
- 50/60
