Выключатель автоматический АП50Б-2МТ-10А-10Iн-400AC/220DC-IP54Ф-У2-КЭАЗ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 107073

Все товары КЭАЗ

Выключатель автоматический АП50Б-2МТ-10А-10Iн-400AC/220DC-IP54Ф-У2-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Блочный автоматический 2 полюсный выключатель переменного/постоянного тока с предельной коммутационной способностью при переменном токе 30 кА на номинальный ток 10 А .

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 153
Габариты изделия: Высота (мм): 224
Габариты изделия: Глубина (мм): 157

Электротехнические характеристики

Количество полюсов: 2
Номинальный ток In (А): 10
Диапазон регулировки теплового расцепителя (А): 0,7...1Iн
Частота тока (Гц): 50/60
Род тока: AC/DC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 2
Номинальное рабочее напряжение постоянного тока Ue (В): 220
Предельная коммутационная способность постоянного тока Icu (кА): 2,5
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 10Iн
Регулировка максимальных расцепителей тока: да
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 400
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА): 2,5
Номинальный продолжительный ток Iu (А): 10
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 2

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 6
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Вид присоединяемых проводников: провод

Эксплуатационные характеристики

Степень защиты (IP): IP54
Климатическое исполнение и категория размещения: У2
Диапазон рабочих температур (˚С): от -40°С до +40°С
Гарантийный срок эксплуатации (лет): 2

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2
Дополнительное оборудование: доп. оболочка
Наличие вспомогательных контактов сигнализации: нет

Документация

3D-модели

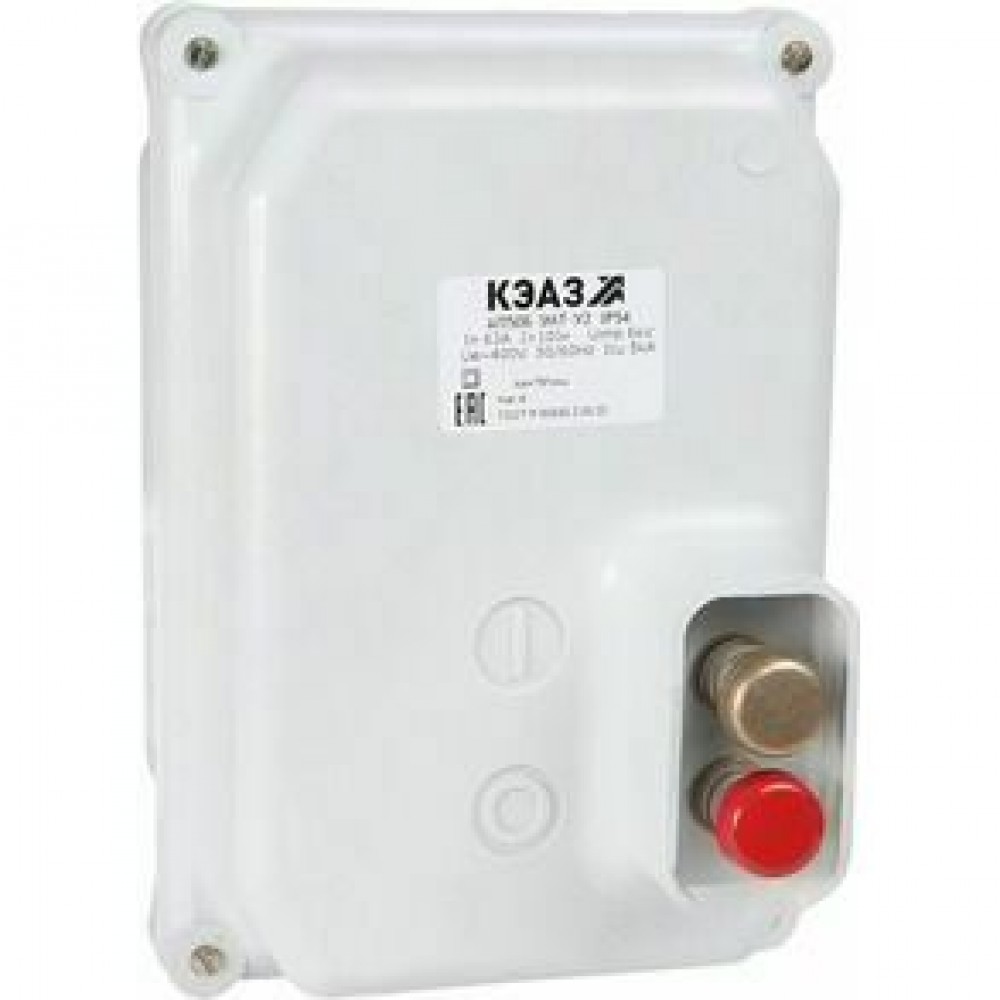

3D-модель АП50Б в оболочке

3D-модель АП50Б 2Х

Чертежи

Чертежи АП50Б-2Х

Габариты и материалы

Габариты изделия Высота (мм): 224
Габариты изделия Глубина (мм): 157

Габариты изделия Ширина (мм): 153

Дополнительные особенности

Дополнительное оборудование: доп. оболочка
Наличие вспомогательных контактов сигнализации: нет

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: провод
Возможность самостоятельного подключения дополнительных устройств: нет
Макс. сечение присоединяемых проводов (мм²): 6

Присоединение внешних проводников: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет): 2
Диапазон рабочих температур (˚С): от -40°С до +40°С
Категория применения по селективности: неселективный

Климатическое исполнение и категория размещения: У2
Степень защиты (IP): IP54

Электротехнические характеристики

Вид расцепителей: тепловой и электромагнитный
Вспомогательные (свободные) контакты: Нет
Диапазон регулировки теплового расцепителя (А): 0,7...1Iн
Количество полюсов: 2
Наличие привода: ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальное напряжение изоляции Ui (В): 400
Номинальное рабочее напряжение переменного тока Ue (В): 400
Номинальное рабочее напряжение постоянного тока Ue (В): 220

Номинальный продолжительный ток Iu (А): 10
Номинальный ток In (А): 10
Предельная коммутационная способность переменного тока Icu (кА): 2
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 2
Предельная коммутационная способность постоянного тока Icu (кА): 2,5
Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА): 2,5
Регулировка максимальных расцепителей тока: да
Род тока: AC/DC
Уставка расцепителей токов короткого замыкания: 10Iн
Частота тока (Гц): 50/60
