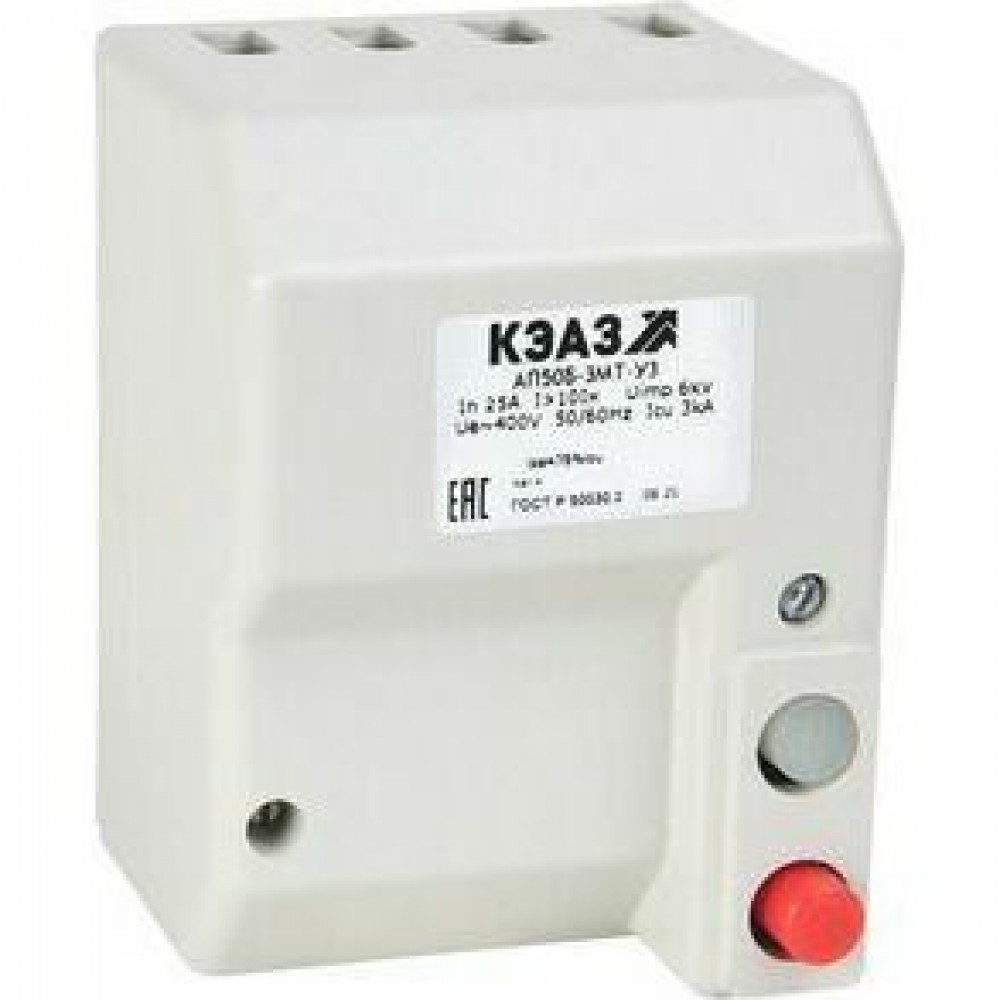

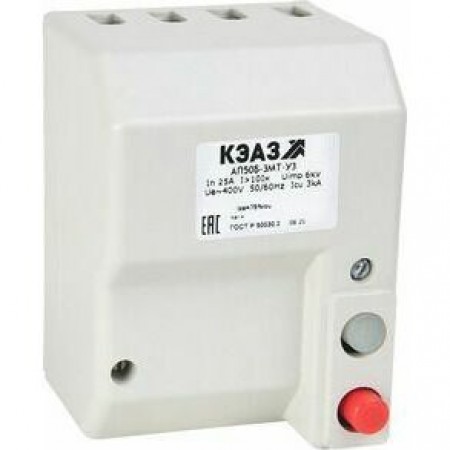

Выключатель автоматический АП50Б-2М3ТН-40А-10Iн-400AC-РМН127AC-У3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

139

Габариты изделия Глубина (мм)

109

Габариты изделия Ширина (мм)

103

Дополнительные особенности

Дополнительное оборудование

Нет

Дополнительный расцепитель

РМН127AC

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых проводов (мм²)

6

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

2

Диапазон рабочих температур (˚С)

от -40°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Вспомогательные (свободные) контакты

Нет

Диапазон регулировки теплового расцепителя (А)

0,7...1Iн

Количество полюсов

3

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

75

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальный продолжительный ток Iu (А)

40

Номинальный ток In (А)

40

Предельная коммутационная способность переменного тока Icu (кА)

5

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

5

Регулировка максимальных расцепителей тока

да

Род тока

AC

Уставка расцепителей токов короткого замыкания

10Iн

Частота тока (Гц)

50/60
