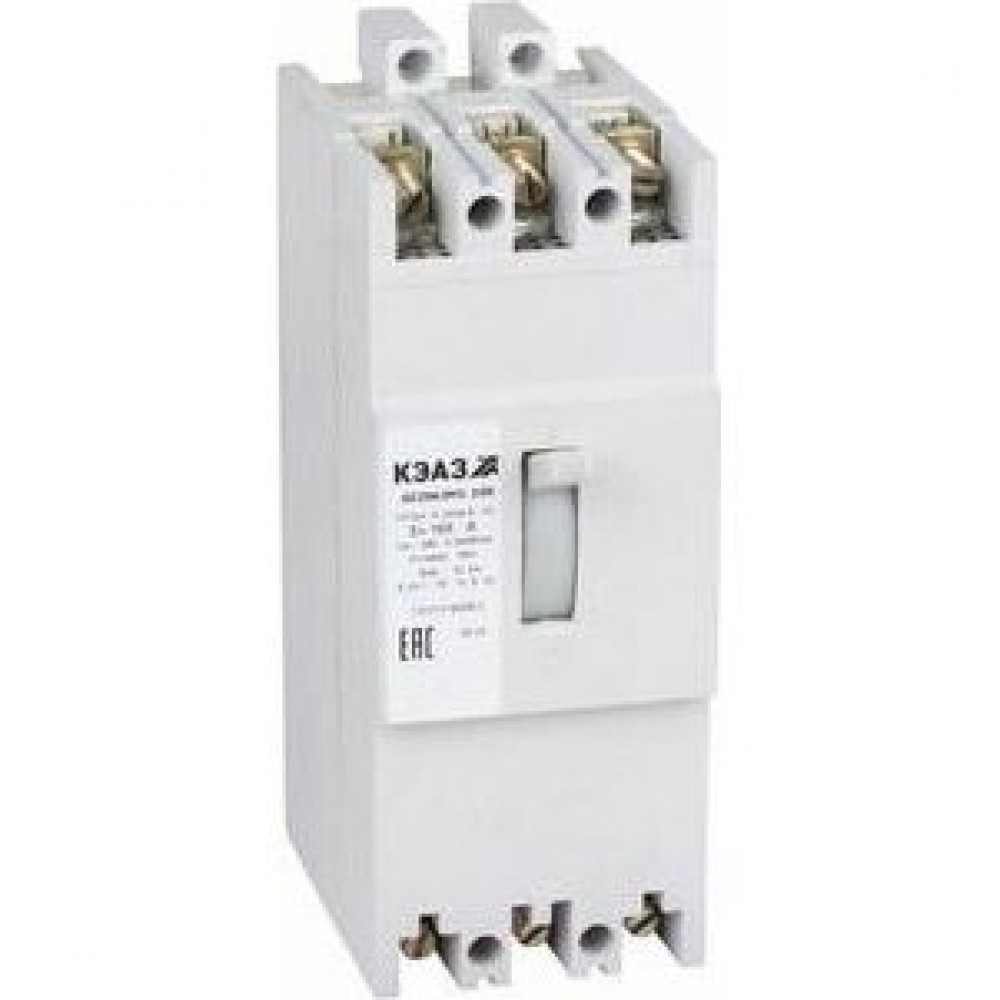

Выключатель автоматический АЕ2063М1-120-125А-5Iн-400AC-НР230AC/220DC-У3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

207

Габариты изделия Глубина (мм)

120

Габариты изделия Ширина (мм)

75

Дополнительные особенности

Дополнительное оборудование

Нет

Дополнительный расцепитель

НР230AC/220DC

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-027-05758109-2007

Классификация

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых проводов (мм²)

70

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электромагнитный

Вспомогательные (свободные) контакты

Нет

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

75

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальный продолжительный ток Iu (А)

125

Номинальный ток In (А)

125

Предельная коммутационная способность переменного тока Icu (кА)

10

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

10

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

5Iн

Частота тока (Гц)

50/60
