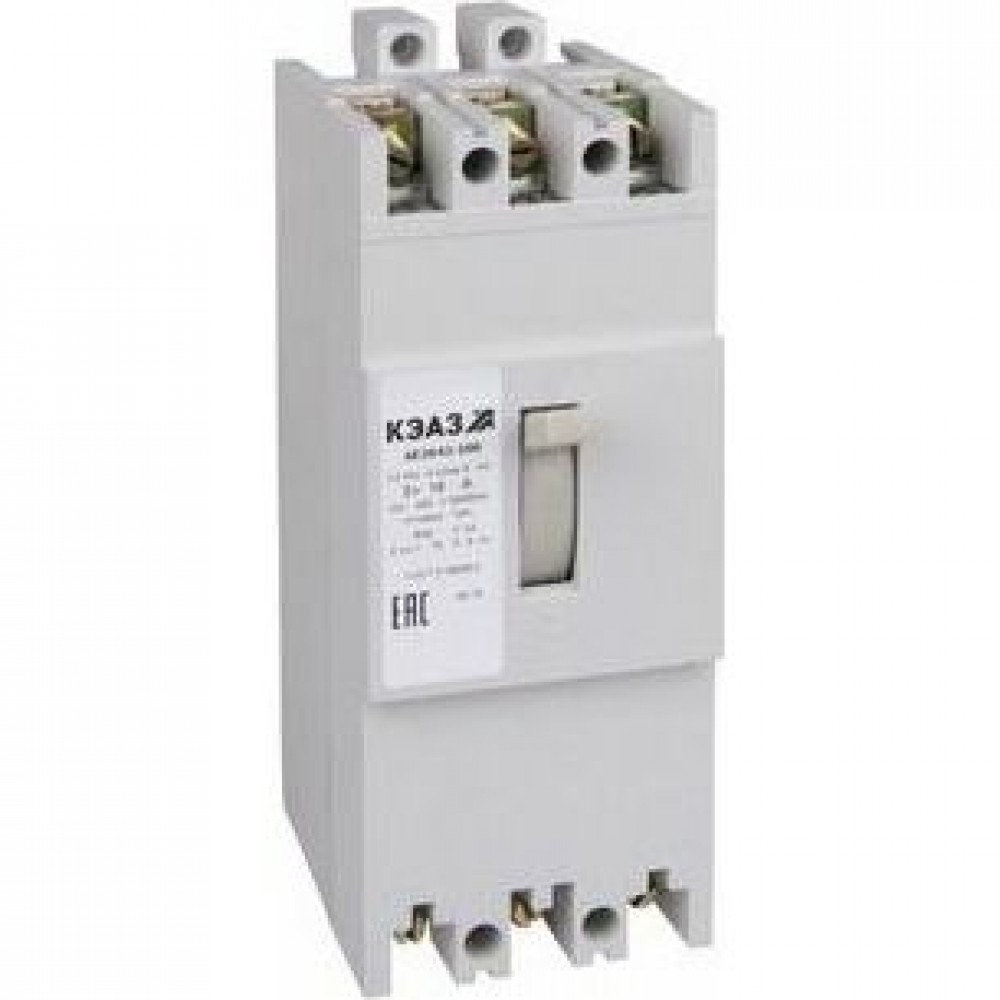

Выключатель автоматический АЕ2053М-120-100А-10Iн-400AC-НР220AC/DC-У3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

207

Габариты изделия Глубина (мм)

120

Габариты изделия Ширина (мм)

75

Дополнительные особенности

Дополнительное оборудование

Нет

Дополнительный расцепитель

НР220AC/DC

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-027-05758109-2007

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых проводов (мм²)

35

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электромагнитный

Вспомогательные (свободные) контакты

Нет

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

75

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

400

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальный продолжительный ток Iu (А)

100

Номинальный ток In (А)

100

Предельная коммутационная способность переменного тока Icu (кА)

6

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

6

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

10Iн

Частота тока (Гц)

50/60
