Артикул: 104644

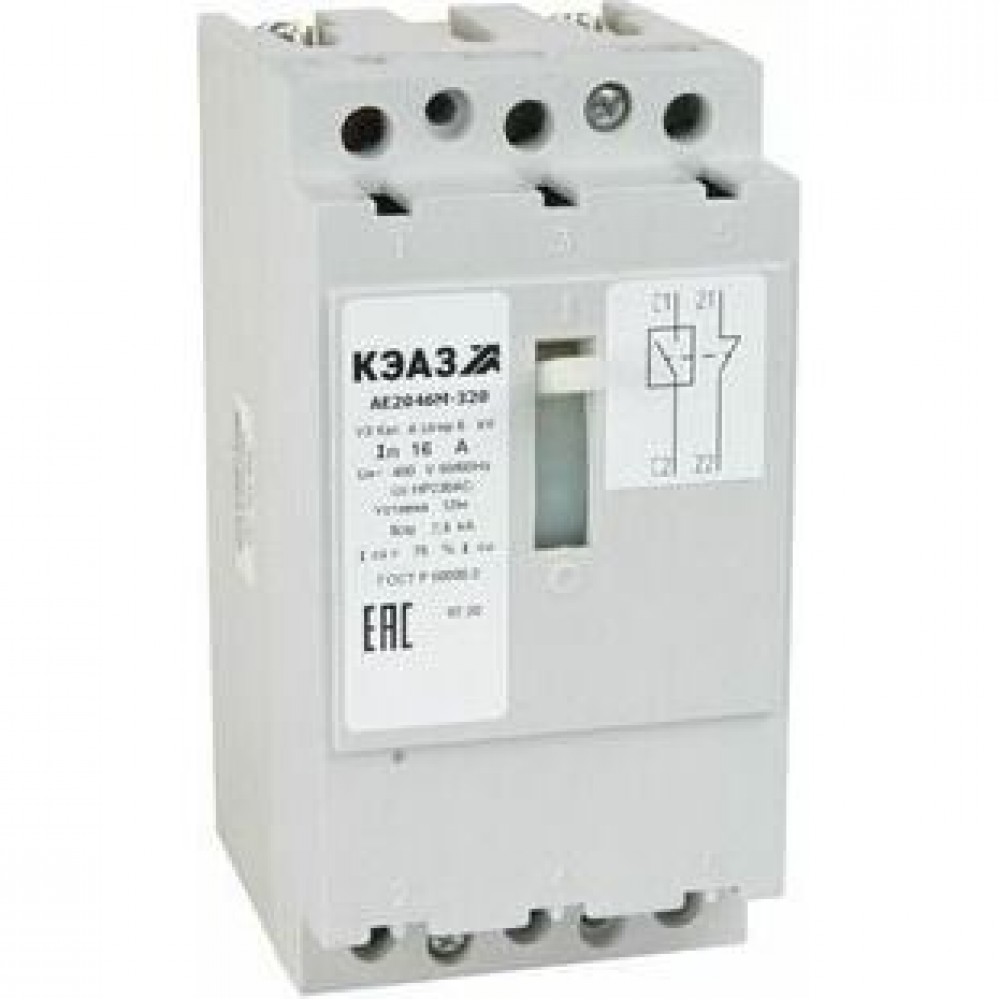

Выключатель автоматический АЕ2046М-320-5А-12Iн-400AC-НР220AC/DC-У3-КЭАЗ
2 159 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание товара
Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 40 кА на номинальный ток 5 А .
Основные характеристики
Классификация- Категория ETIM: Силовой автоматический выключатель (EC000228)
- Габариты изделия: Ширина (мм): 75
- Габариты изделия: Высота (мм): 145
- Габариты изделия: Глубина (мм): 105
- Количество полюсов: 3
- Номинальный ток In (А): 5
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 400
- Предельная коммутационная способность переменного тока Icu (кА): 1
- Вспомогательные (свободные) контакты: 1р
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 12Iн
- Наличие независимого расцепителя: да
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Количество вспомогательных размыкающих контактов: 1
- Номинальное напряжение изоляции Ui (В): 400
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
- Номинальный продолжительный ток Iu (А): 5
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 1
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 25
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Степень защиты (IP): IP00
- Климатическое исполнение и категория размещения: У3
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-027-05758109-2007
- Дополнительное оборудование: Нет
- Дополнительный расцепитель: НР220AC/DC
- Наличие вспомогательных контактов сигнализации: нет
Документация
Руководства
Технические характеристики 104644
Габариты и материалы
- Габариты изделия Высота (мм)
- 145
- Габариты изделия Глубина (мм)
- 105
- Габариты изделия Ширина (мм)
- 75
Дополнительные особенности
- Дополнительное оборудование
- Нет
- Дополнительный расцепитель
- НР220AC/DC
- Наличие вспомогательных контактов сигнализации
- нет
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ Р 50030.2, ТУ3422-027-05758109-2007
Классификация
- Категория ETIM
- Силовой автоматический выключатель (EC000228)
- Тип приёмки
- ОТК
Монтажные характеристики
- Возможность самостоятельного подключения дополнительных устройств
- нет
- Макс. сечение присоединяемых проводов (мм²)
- 25
- Присоединение внешних проводников
- переднее
- Способ крепления (монтажа)
- винт
- Способ установки
- стационарный с креплением на панели
Характеристики ETIM
- Категория ETIM
- Силовой автоматический выключатель
Эксплуатационные характеристики
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- У3
- Степень защиты (IP)
- IP00
Электротехнические характеристики
- Вид расцепителей
- тепловой и электромагнитный
- Вспомогательные (свободные) контакты
- 1р
- Количество вспомогательных размыкающих контактов
- 1
- Количество полюсов
- 3
- Наличие независимого расцепителя
- да
- Наличие привода
- ручной
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
- 75
- Номинальное импульсное напряжение Uimp (кВ)
- 6
- Номинальное напряжение изоляции Ui (В)
- 400
- Номинальное рабочее напряжение переменного тока Ue (В)
- 400
- Номинальный продолжительный ток Iu (А)
- 5
- Номинальный ток In (А)
- 5
- Предельная коммутационная способность переменного тока Icu (кА)
- 1
- Предельная коммутационная способность переменного тока Icu при 400АС (кА)
- 1
- Регулировка максимальных расцепителей тока
- нет
- Род тока
- AC
- Уставка расцепителей токов короткого замыкания
- 12Iн
- Частота тока (Гц)
- 50/60
