Артикул: 276858

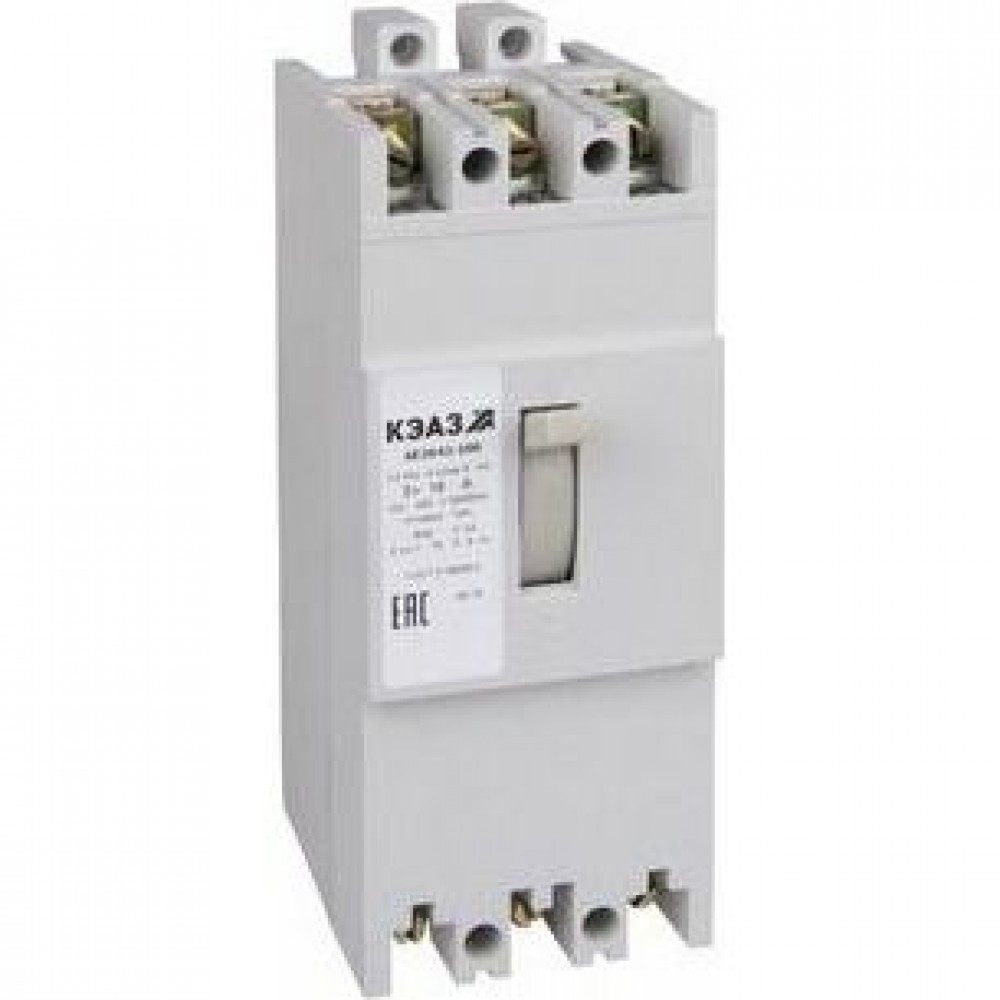

Выключатель автоматический АЕ2046-12Р-16А-12Iн-400AC-НР230AC/220DC-У3-АЭС-КЭАЗ

Name: Выключатель автоматический АЕ2046-12Р-16А-12Iн-400AC-НР230AC/220DC-У3-АЭС-КЭАЗ
Brand: КЭАЗ
SKU: 276858
Price: 28683 RUB
Availability: InStock

28 683 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 16 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)

Габариты и материалы

Габариты изделия: Ширина (мм): 75
Габариты изделия: Высота (мм): 207
Габариты изделия: Глубина (мм): 120

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 16
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 3
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 12Iн
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 400
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальный продолжительный ток Iu (А): 16
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 3

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: У3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-027-05758109-2007
Дополнительное оборудование: Нет
Дополнительный расцепитель: НР230AC/220DC

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536201007

Вес, кг:

1 шт 1,66

Объем, м.куб:

1 шт 0,002718

Габариты упаковки (содержит 1 шт):

Ширина (мм) 120

Высота (мм) 151

Глубина (мм) 150

Штрих-код EAN13:

1 шт 4600572416610

Документация

Техническая информация

Каталог АЕ20

Руководства

Руководство по эксплуатации AE2040, АЕ2050, АЕ2050М1

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя автоматических выключателей Optimat E, ВА, АЕ, АП (эл. магн. и тепловой расц.)

Референции (отзывы)

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

СС ТР ТС 004 АЕ20

Декларации

ДС ТР ЕАЭС 037 АЕ20

3D-модели

3D-модель АЕ2040(50,60)

Чертежи

Чертежи АЕ20

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

База данных для EPLAN Electric P8 AE20

Лицензия на изготовление оборудования для атомных станций

Технические характеристики 276858
