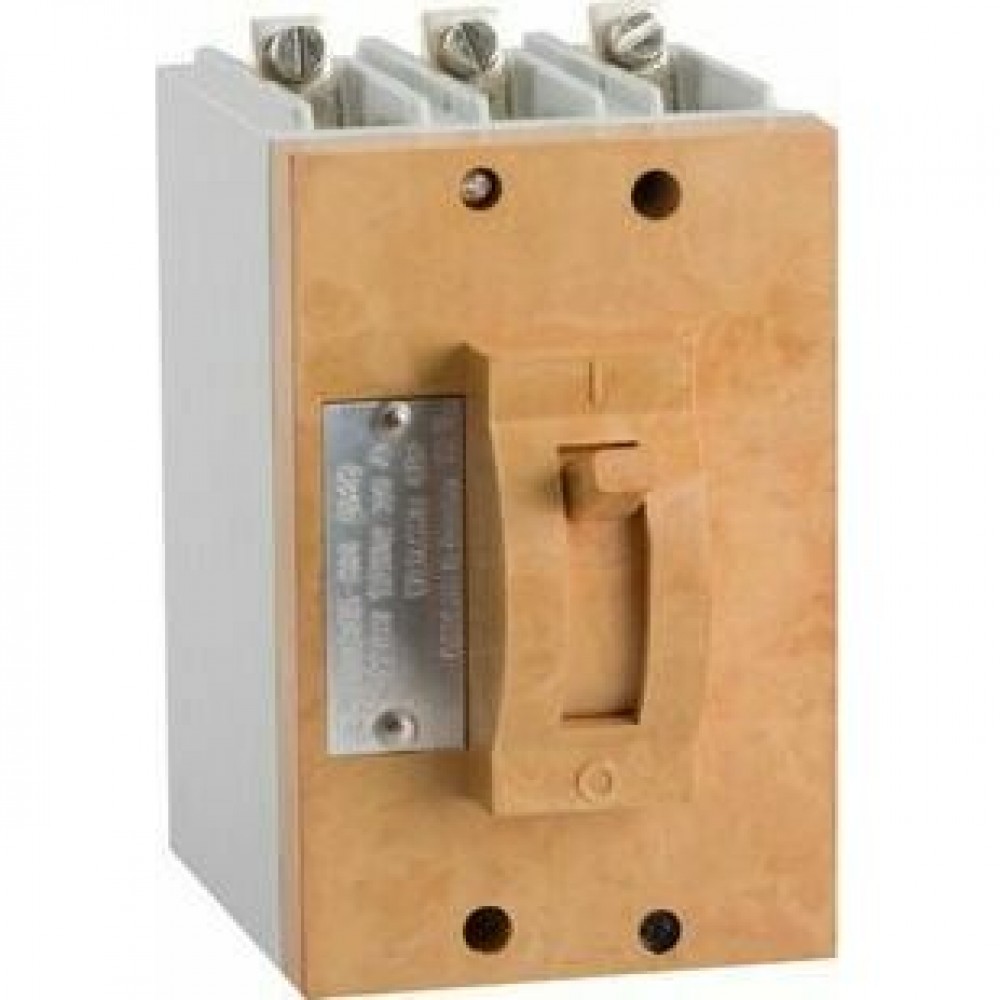

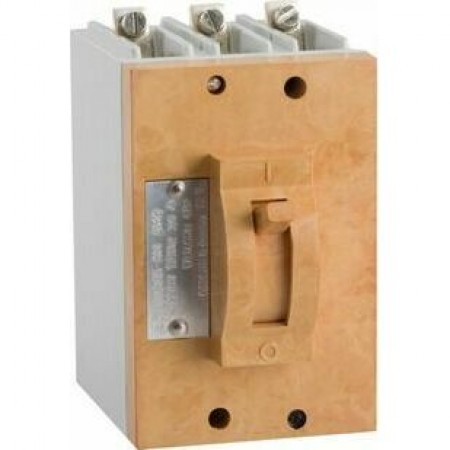

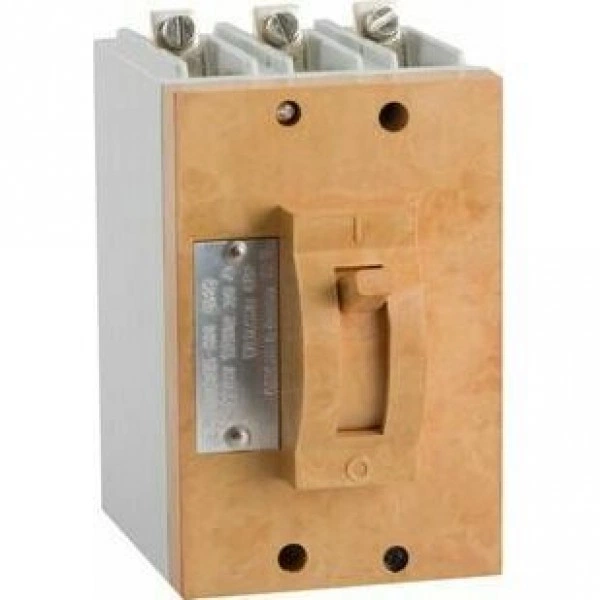

Выключатель АК50Б-3МОМ3, 50Гц, 50А, 12Iн, регистр, ТУ16-522.136-78

Габариты и материалы

Габариты изделия Высота (мм)

139

Габариты изделия Глубина (мм)

122

Габариты изделия Ширина (мм)

82

Дополнительные особенности

Дополнительное оборудование

Нет

Дополнительный расцепитель

Нет

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ТУ16-522.136-78

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

Морской регистр (РМРС)

Монтажные характеристики

Вид присоединяемых проводников

провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых проводов (мм²)

16

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

10

Диапазон рабочих температур (˚С)

от -40°С до +60°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

ОМ3

Степень защиты (IP)

IP30

Электротехнические характеристики

Вид расцепителей

электромагнитный

Вспомогательные (свободные) контакты

Нет

Количество полюсов

3

Наличие независимого расцепителя

нет

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное рабочее напряжение переменного тока Ue (В)

380

Номинальный продолжительный ток Iu (А)

50

Номинальный ток In (А)

50

Предельная коммутационная способность переменного тока Icu (кА)

6

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

12Iн

Частота тока (Гц)

50
