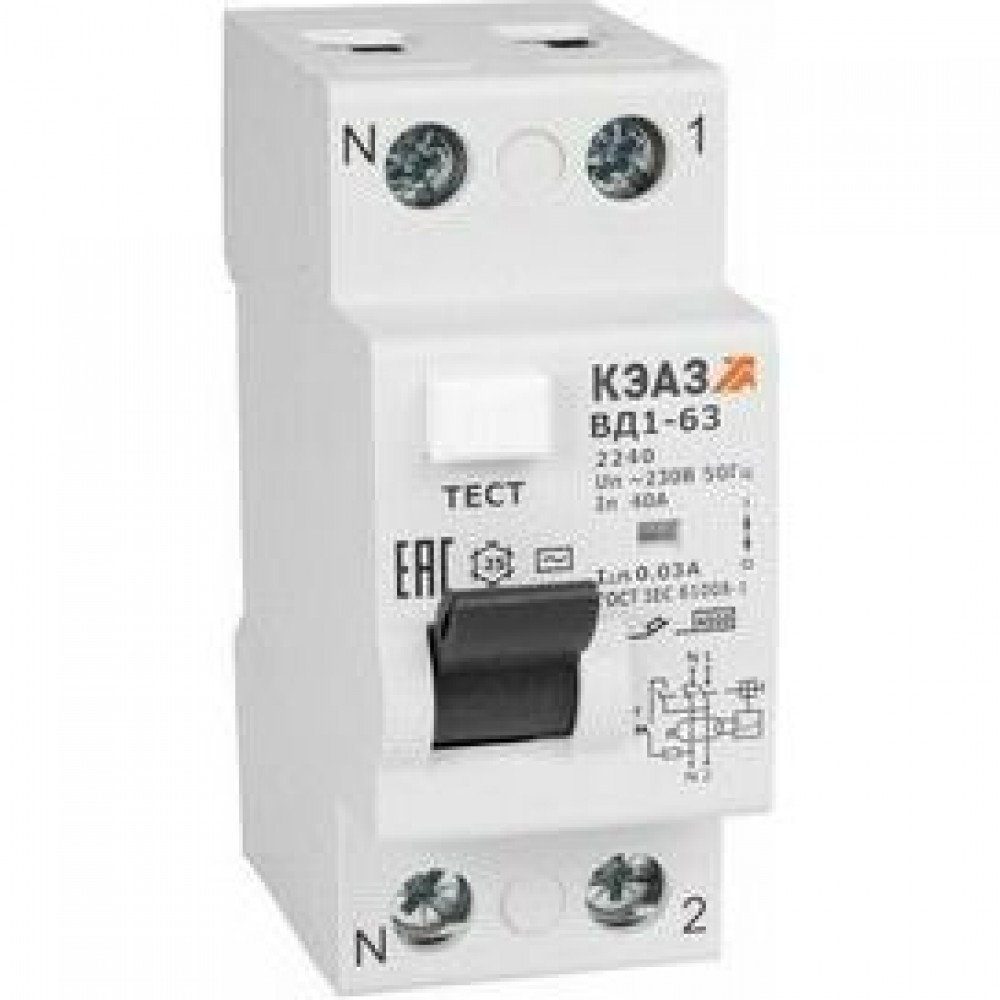

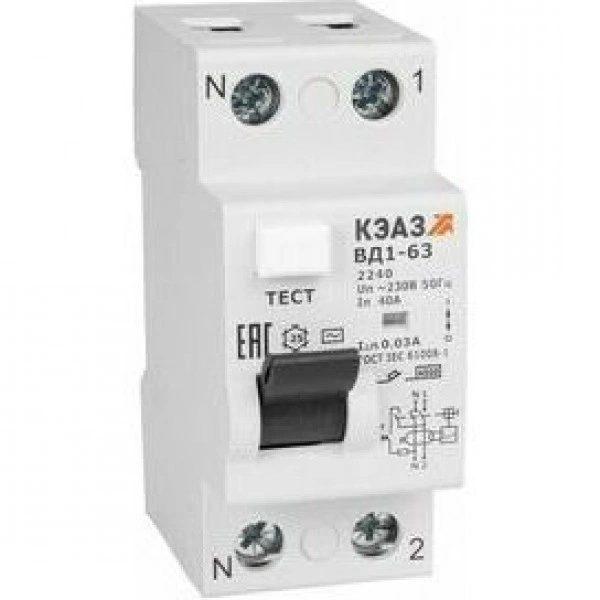

ВДТ без защиты от сверхтоков ВД1-63-2225-А-УХЛ4-КЭАЗ (2P, 25, 30mA)

Габариты и материалы

Габариты изделия Высота (мм)

83

Габариты изделия Глубина (мм)

74,3

Габариты изделия Ширина (мм)

36

Дополнительные особенности

Дополнительное оборудование

нет

Сегмент РЖД

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 61008-1

Классификация

Категория ETIM

Дифференциальный выключатель / Устройство защитного отключения (УЗО) (EC000003)

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

нет

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

25

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

DIN-рейка

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Дифференциальный выключатель / Устройство защитного отключения (УЗО)

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -25°С до +55°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ4

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

2 модуля

Количество полюсов

2

Наличие защиты от сверхтоков

нет

Номинальное импульсное напряжение Uimp (кВ)

4

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальный отключающий дифференциальный ток (мА)

30

Номинальный ток In (А)

25

Номинальный условный ток короткого замыкания Inc, А

4 500

Отключение нейтрали (N)

да

Род тока

AC

Селективная защита

нет

Тип защитной характеристики по дифферециальному току

А

Тип тока утечки

A

Частота тока (Гц)

50
