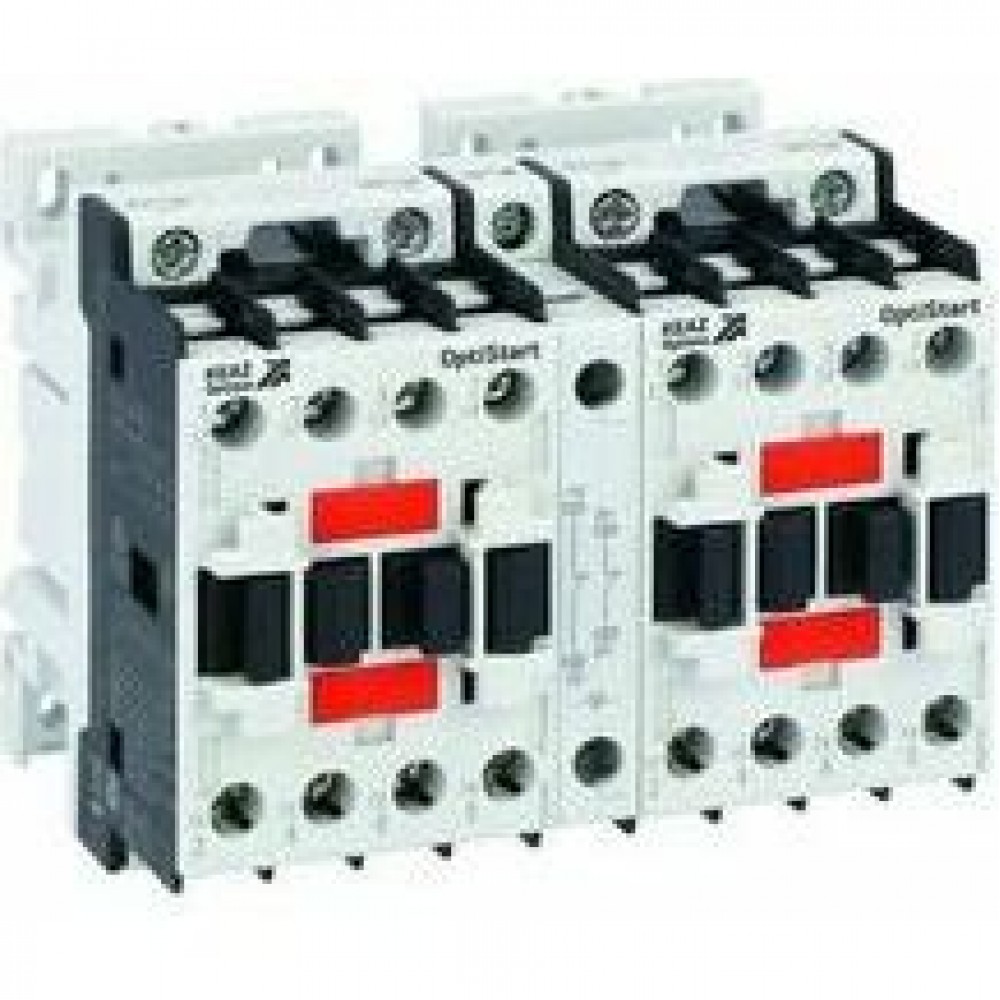

Сборка контакторов реверсивная OptiStart K-FP-80-40-00-A230

Габариты и материалы

Габариты изделия Высота (мм)

132,8

Габариты изделия Глубина (мм)

114,6

Габариты изделия Ширина (мм)

156,3

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1

Классификация

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

Монтажные характеристики

Способ крепления (монтажа)

DIN-рейка, винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Магнитный пускатель/контактор перемен. тока (AC)

Эксплуатационные характеристики

Степень защиты (IP)

IP20

Электротехнические характеристики

Количество силовых полюсов

4

Мощность резистивной нагрузки Р (kW) для AC1, V=230AC

43

Мощность резистивной нагрузки Р (kW) для AC1, V=400AC

76

Мощность резистивной нагрузки Р (kW) для AC1, V=690AC

120

Напряжение катушки управления (В)

230

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

1 000

Номинальный рабочий ток Ie (А) для AC1, V=400AC

115

Род тока катушки управления

AC

Условный тепловой ток на открытом воздухе Ith (A)

115

Функциональное назначение / применение

Прямой пуск

Частота тока (Гц)

25...400
