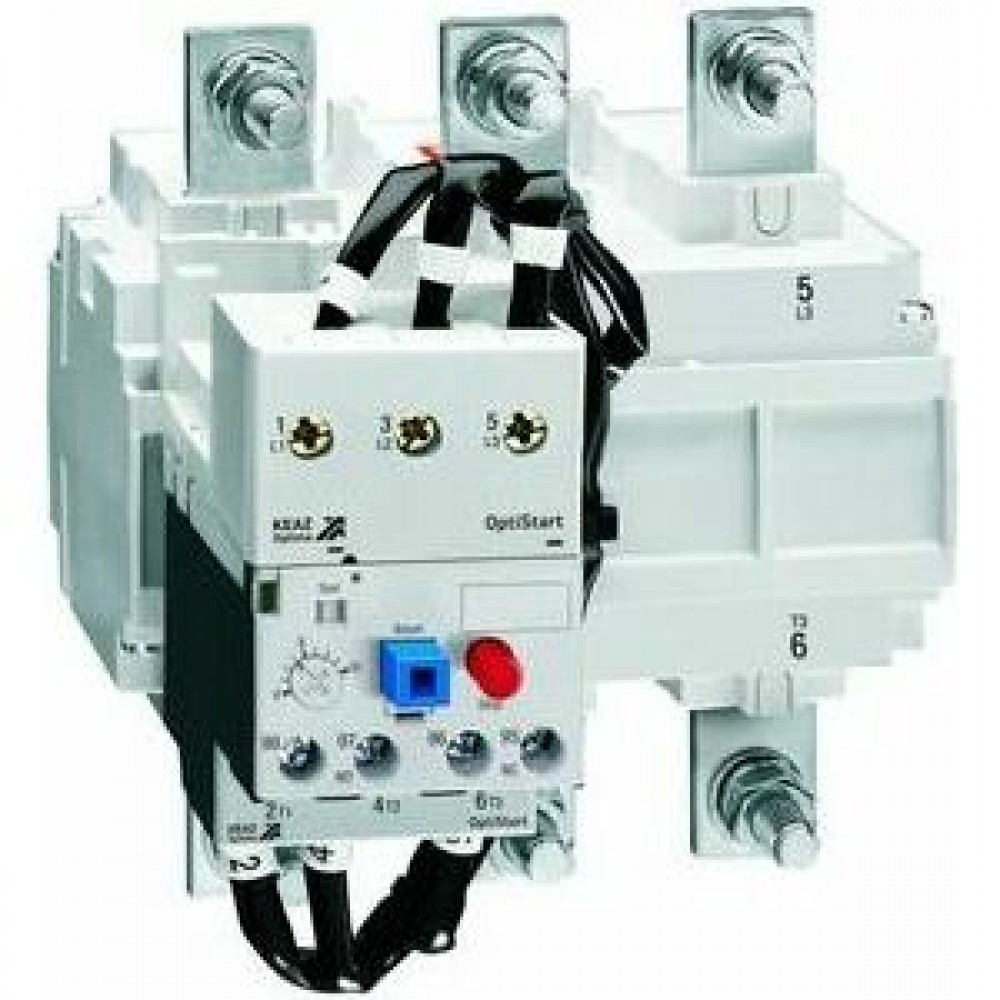

Реле перегрузки OptiStart TF-UAP420-300 для контакторов AF-195..F-400

Габариты и материалы

Габариты изделия Высота (мм)

189,6

Габариты изделия Глубина (мм)

165

Габариты изделия Ширина (мм)

145

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1

Классификация

Категория ETIM

Реле тепловой защиты (EC000106)

Монтажные характеристики

Способ крепления (монтажа)

винт

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Реле тепловой защиты

Эксплуатационные характеристики

Степень защиты (IP)

IP00

Электротехнические характеристики

Диапазон регулировки теплового расцепителя (А)

180-300

Класс отключения

10А

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

1

Количество силовых полюсов

3

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

1 000

Условный тепловой ток на открытом воздухе Ith (A)

10

Частота тока (Гц)

50…60
