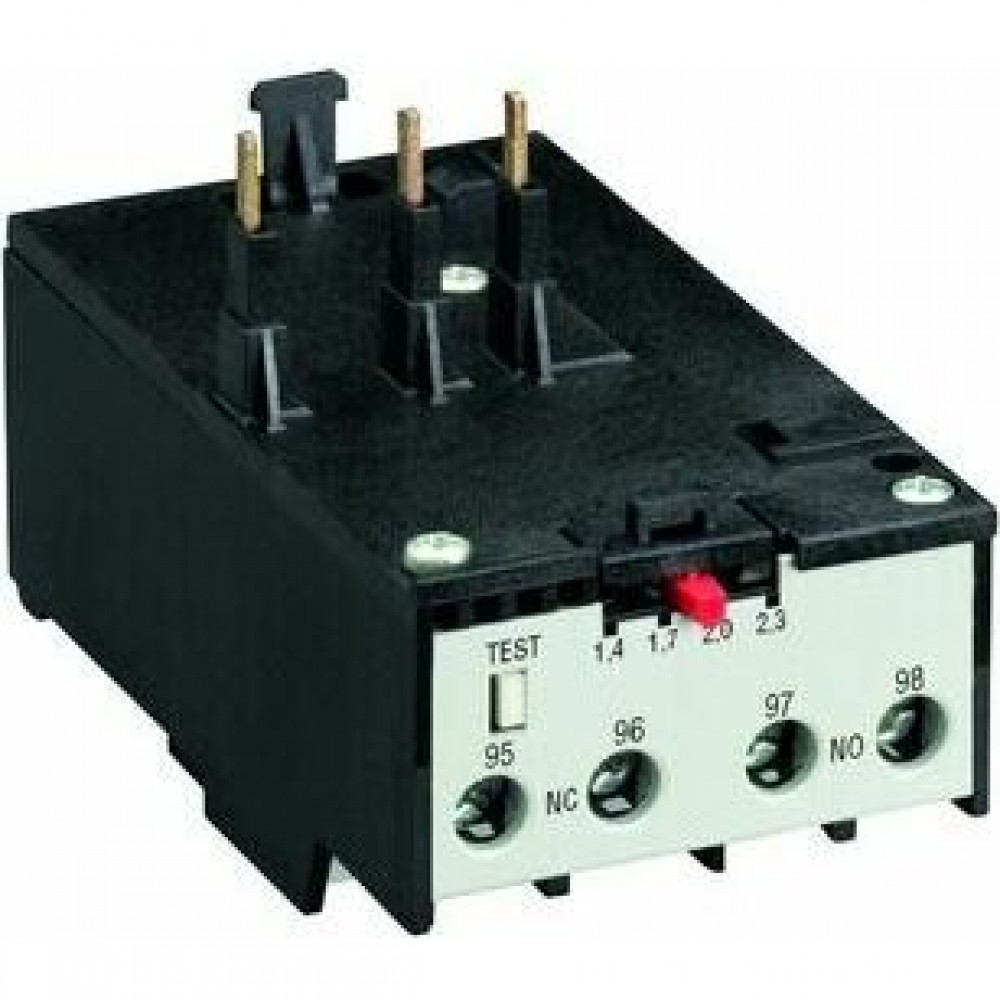

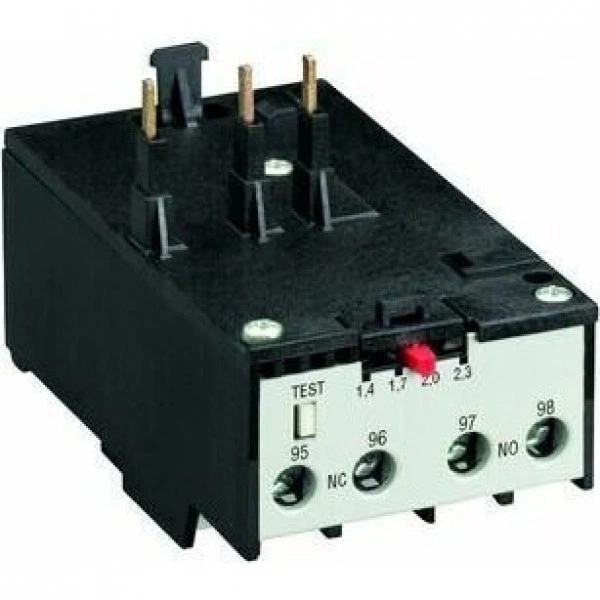

Реле перегрузки OptiStart TF-MAN-0,23 для мини-контакторов M

Габариты и материалы

Габариты изделия Высота (мм)

55,5

Габариты изделия Глубина (мм)

89,2

Габариты изделия Ширина (мм)

44

Дополнительные особенности

Дополнительное оборудование

нет

Исполнение контактора

открытое

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-4-1

Классификация

Категория ETIM

Реле тепловой защиты (EC000106)

Монтажные характеристики

Способ крепления (монтажа)

Прямое подключение

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Реле тепловой защиты

Эксплуатационные характеристики

Степень защиты (IP)

IP20

Электротехнические характеристики

Диапазон регулировки теплового расцепителя (А)

0,14-0,23

Класс отключения

10А

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

1

Количество силовых полюсов

3

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

690

Условный тепловой ток на открытом воздухе Ith (A)

10

Частота тока (Гц)

0…400
