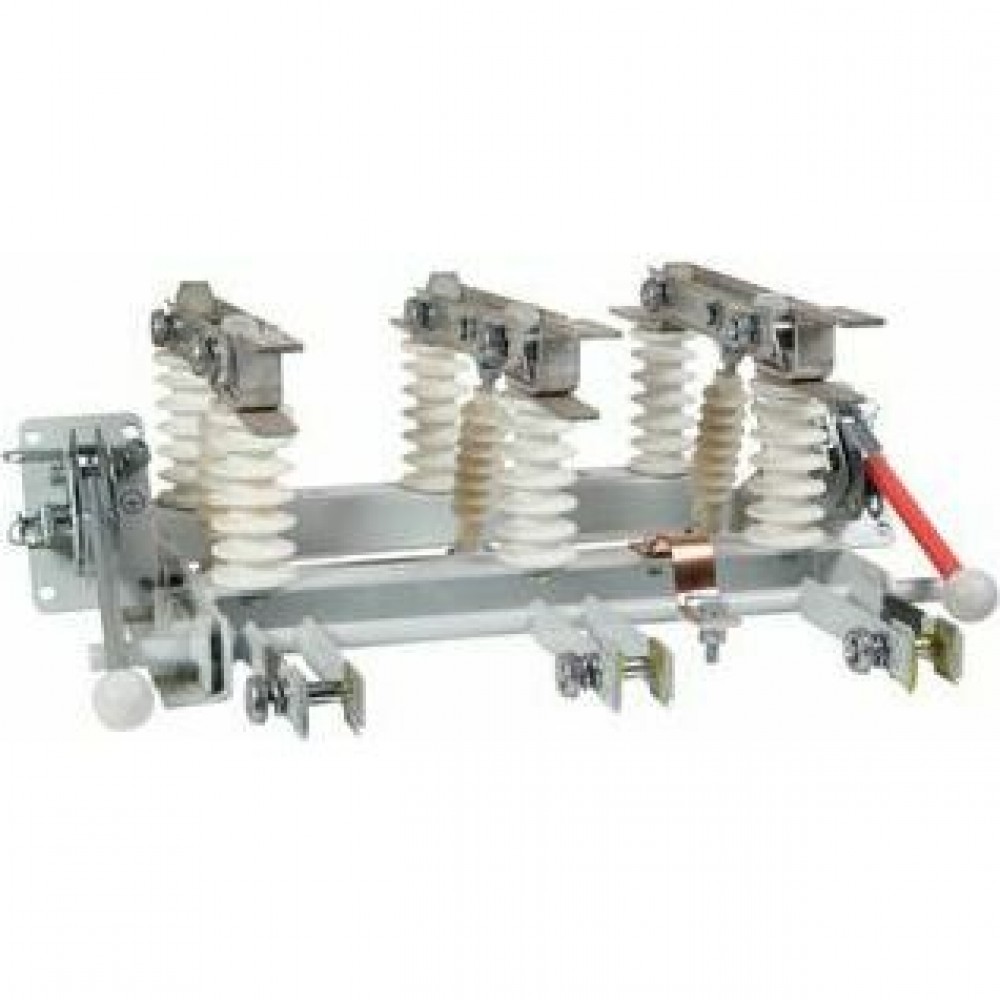

Разъединитель высоковольтный РВФЗ-10/630-III-II-И2-УХЛ2 (с приводом)-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

638

Габариты изделия Глубина (мм)

490

Габариты изделия Ширина (мм)

680

Дополнительные особенности

Количество коммутационных положений

1

Межполюсное расстояние (мм)

200

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 52726-2007

Классификация

Категория ETIM

Разъединитель высокого напряжения (EC003509)

Тип изделия

Разъединитель

Тип приёмки

ОТК

Монтажные характеристики

Расположение проходных изоляторов

со стороны шарнирных контактов

Характеристики ETIM

Категория ETIM

Разъединитель высокого напряжения

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

5

Группа условий эксплуатации

М1

Диапазон рабочих температур (˚С)

от -45°С до +45°С

Категория применения IEC и номинальный ток

630А

Климатическое исполнение и категория размещения

УХЛ2

Механическая износостойкость (циклов "ВО")

1 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Выходной ток (A)

630

Габарит

630А

Количество полюсов

3

Максимальное рабочее напряжение (В)

12 000

Наличие привода

ПР-10

Номинальное рабочее напряжение переменного тока Ue (В)

10 000

Номинальное рабочее напряжение переменного тока Ue (В)2

12 000

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

20

Номинальный ток In (А)

630

Расположение заземляющих ножей

с двух сторон

Род тока

AC

Число направлений коммутации

1
