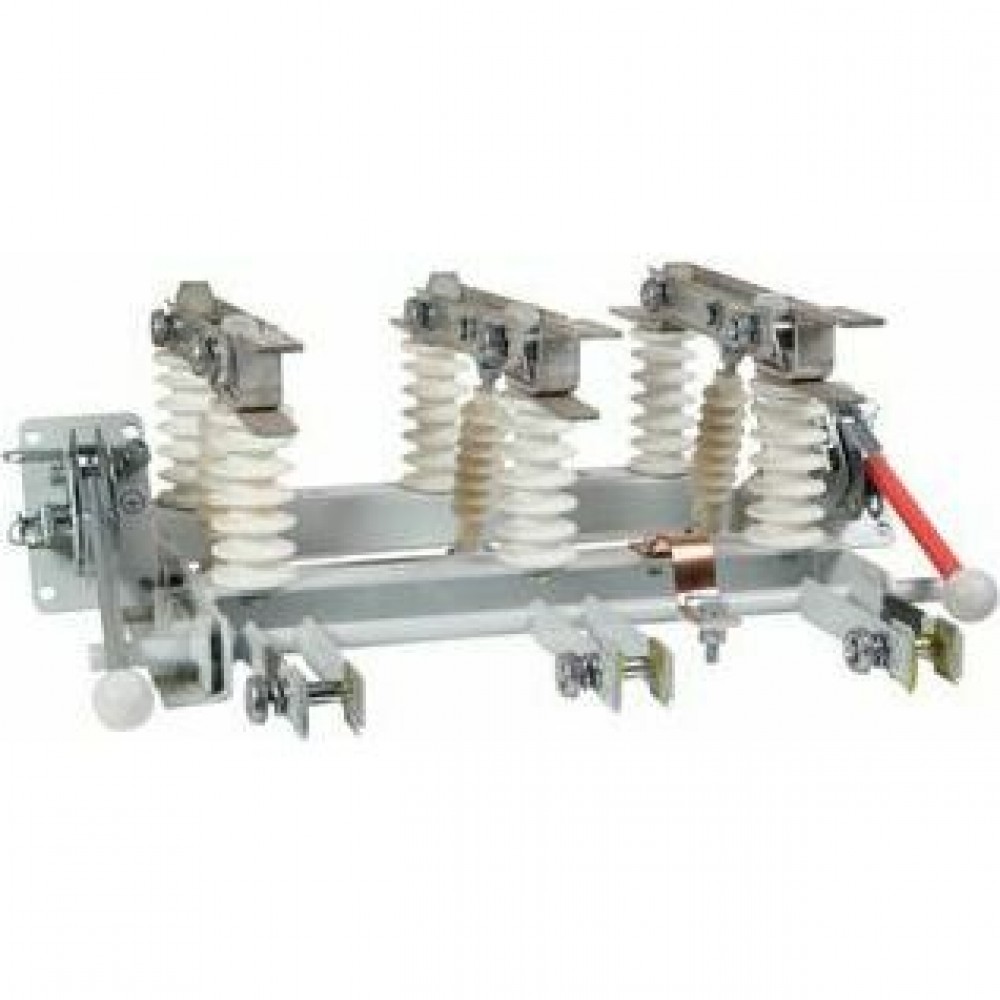

Разъединитель высоковольтный РВФЗ-10/630-II-III-И2-УХЛ2 (с приводом)-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

638

Габариты изделия Глубина (мм)

490

Габариты изделия Ширина (мм)

680

Дополнительные особенности

Количество коммутационных положений

1

Межполюсное расстояние (мм)

200

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 52726-2007

Классификация

Категория ETIM

Разъединитель высокого напряжения (EC003509)

Тип изделия

Разъединитель

Тип приёмки

ОТК

Монтажные характеристики

Расположение проходных изоляторов

с двух сторон

Характеристики ETIM

Категория ETIM

Разъединитель высокого напряжения

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

5

Группа условий эксплуатации

М1

Диапазон рабочих температур (˚С)

от -45°С до +45°С

Категория применения IEC и номинальный ток

630А

Климатическое исполнение и категория размещения

УХЛ2

Механическая износостойкость (циклов "ВО")

1 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Выходной ток (A)

630

Габарит

630А

Количество полюсов

3

Максимальное рабочее напряжение (В)

12 000

Наличие привода

ПР-10

Номинальное рабочее напряжение переменного тока Ue (В)

10 000

Номинальное рабочее напряжение переменного тока Ue (В)2

12 000

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

20

Номинальный ток In (А)

630

Расположение заземляющих ножей

со стороны шарнирных контактов

Род тока

AC

Число направлений коммутации

1
