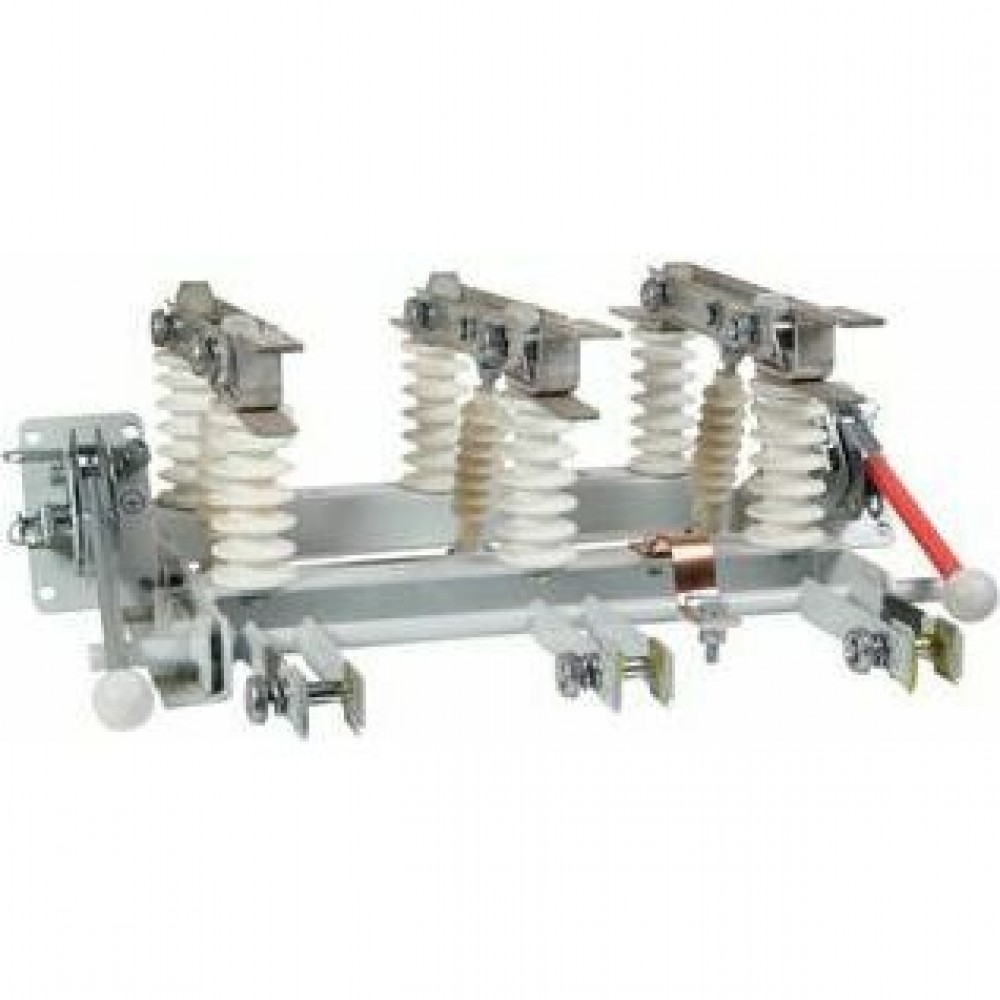

Разъединитель высоковольтный РВ-10/630-И2-У3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

618

Габариты изделия Глубина (мм)

426

Габариты изделия Ширина (мм)

570

Дополнительные особенности

Количество коммутационных положений

1

Межполюсное расстояние (мм)

200

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 52726-2007

Классификация

Категория ETIM

Разъединитель высокого напряжения (EC003509)

Тип изделия

Разъединитель

Тип приёмки

ОТК

Характеристики ETIM

Категория ETIM

Разъединитель высокого напряжения

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

5

Группа условий эксплуатации

М1

Диапазон рабочих температур (˚С)

от -50°С до +45°С

Категория применения IEC и номинальный ток

630А

Климатическое исполнение и категория размещения

У3

Механическая износостойкость (циклов "ВО")

1 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Выходной ток (A)

630

Габарит

630А

Количество полюсов

3

Максимальное рабочее напряжение (В)

12 000

Наличие привода

ПР-10

Номинальное рабочее напряжение переменного тока Ue (В)

10 000

Номинальное рабочее напряжение переменного тока Ue (В)2

12 000

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

20

Номинальный ток In (А)

630

Род тока

AC

Число направлений коммутации

1
