Артикул: 321801

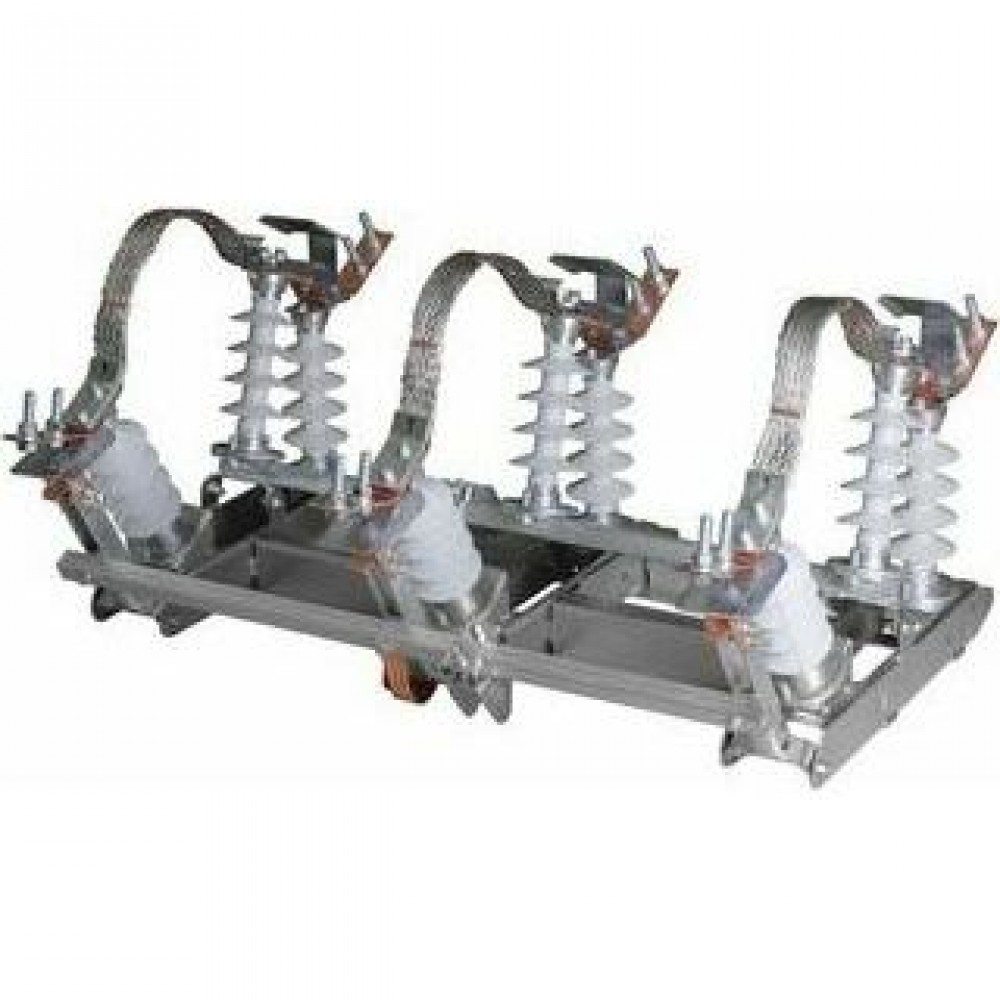

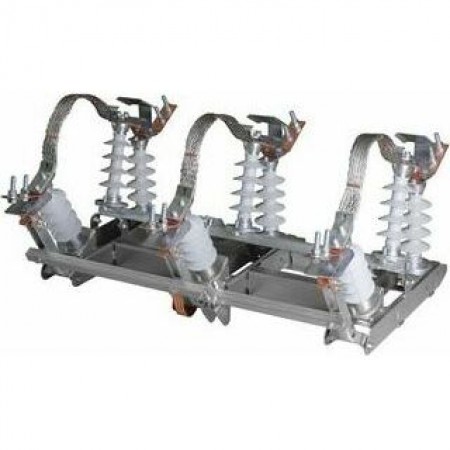

Разъединитель высоковольтный РЛК-2-IV-10/630-ПЛ-УХЛ1 (с приводом)-КЭАЗ

Name: Разъединитель высоковольтный РЛК-2-IV-10/630-ПЛ-УХЛ1 (с приводом)-КЭАЗ
Brand: КЭАЗ
SKU: 321801
Price: 130967 RUB
Availability: InStock

130 967 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

РЛК - разъединители качающегося типа, изготовленные в трёхполюсном исполнении. Каждый полюс имеет две неподвижные колонки, установленные на раме, и одну подвижную, установленную на подвижном кронштейне и имеющую возможность качаться в направлении продольной оси. Разъединители состоят из рамы, изоляции, токоведущей системы и заземляющего контура. Контактная группа разъединителя выполнена в виде многожильного плетеного, луженого провода ("косичкой"). Контактное место выполнено из ламеля и губки. Опорная изоляция выполнена в соответствии с ГОСТ 9920-89 и рассчитана на степень загрязнения класса IV (длина пути утечки тока 420 мм), изоляторы выполнены из полимерного материала. Покрытие рамы выполнено методом горячего цинкования.

Основные характеристики

Классификация

Категория ETIM: Разъединитель высокого напряжения (EC003509)
Тип изделия: Разъединитель

Габариты и материалы

Габариты изделия: Ширина (мм): 1 050
Габариты изделия: Высота (мм): 550
Габариты изделия: Глубина (мм): 880

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 630
Габарит: 630А
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 10 000
Номинальное рабочее напряжение переменного тока Ue (В)₂: 10 000
Наличие привода: есть
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 10
Выходной ток (A): 630
Число направлений коммутации: 1
Максимальное рабочее напряжение (В): 12 000

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ1
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52726-2007
Межполюсное расстояние (мм): 400
Количество коммутационных положений: 1

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 105

Объем, м.куб:

1 шт 0,644

Штрих-код EAN13:

1 шт 4600572522236

Документация

Техническая информация

Каталог РЛК

Руководства

Руководство по эксплуатации РЛК Разъединители высоковольтные на номинальное напряжение до 10кВ и ток до 630А

Референции (отзывы)

Референция ЦПО при Спецстрое России

Сертификаты

Отказное письмо РВ, ВНА, ПКТ, РЛНД, РЛК

3D-модели

РЛК-2-IV-10400(630)-УХЛ1

Чертежи

РЛК-2-IV-10400(630)-УХЛ1

Прочее

База данных для EPLAN Electric P8 РЛК

Технические характеристики 321801
