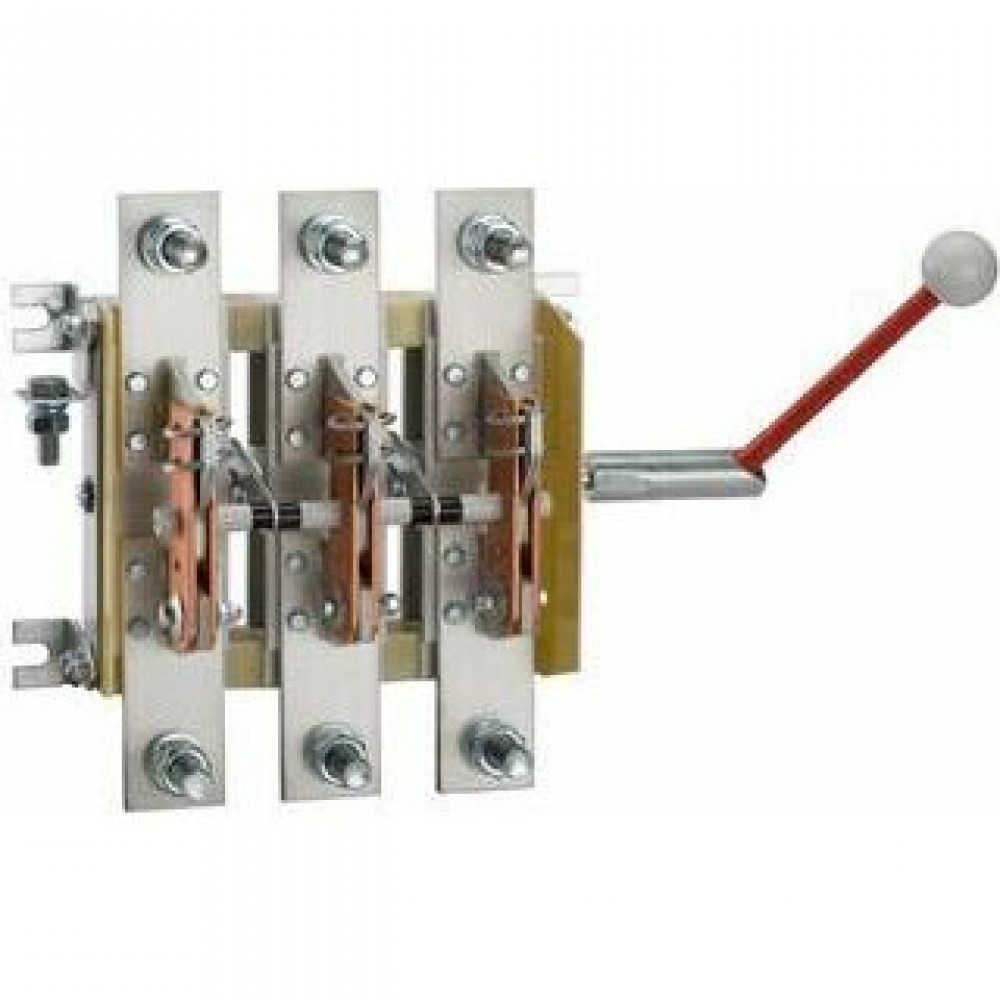

Разъединитель РЕ19-46-31150-3150А-ИП-Л-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Длина (мм)

747

Дополнительные особенности

Исполнение рукоятки

боковая смещенная

Межполюсное расстояние (мм)

140

Моторный привод (дополнительно)

нет

Моторный привод встроенный

нет

Наличие изоляционной плиты

да

Подходит для монтажа в горизонтальной плоскости

да

Подходит для установки в распределительный щит

да

Подходит для фронтального монтажа

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-3, ТУ 3424-014-05755766-2004

Тип элемента управления

Рукоятка поворотная

Классификация

Тип изделия

Выключатель-разъединитель

Монтажные характеристики

Макс. сечение присоединяемых медных шин (мм)

4(8х100)

Присоединение внешних проводников

переднее

Расположение плоскости присоединения внешних проводников

параллельно

Расположение рукоятки ручного привода

боковое смещенное

Характеристики ETIM

Категория ETIM

Выключатель-разъединитель нагрузки

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

3

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения IEC и номинальный ток

AC-20, DC-20, 3150A

Климатическое исполнение и категория размещения

УХЛ3

Механическая износостойкость (циклов "ВО")

4 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Вспомогательные (свободные) контакты

нет

Количество полюсов

3

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное рабочее напряжение переменного тока Ue (В)

1 000

Номинальное рабочее напряжение постоянного тока Ue (В)

1 000

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

40

Номинальный ток In (А)

3 150

Номинальный условный ток короткого замыкания Iq (кА)

100

Род тока

AC/DC

Условный тепловой ток на открытом воздухе Ith (A)

3 150

Частота тока (Гц)

50

Число направлений коммутации

1
