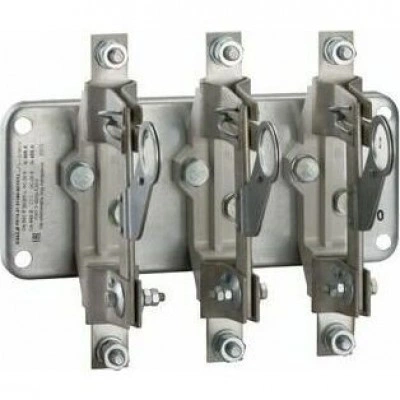

Разъединитель РЕ19-43-31160-1600А-ИП-МП140-УХЛ3-КЭАЗ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 119813

Все товары КЭАЗ

Разъединитель РЕ19-43-31160-1600А-ИП-МП140-УХЛ3-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Разъединитель 3 полюсный на номинальный ток 1600 А, где установлена съемная рукоятка, а механическая износостойкость составляет 6300 циклов.

Основные характеристики

Классификация

Категория ETIM: Выключатель-разъединитель нагрузки (EC000216)
Тип изделия: Разъединитель

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 1 600
Частота тока (Гц): 50/60
Род тока: AC/DC
Номинальное рабочее напряжение переменного тока Ue (В): 1 000
Номинальное рабочее напряжение постоянного тока Ue (В): 1 000
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 20
Номинальный условный ток короткого замыкания Iq (кА): 100
Число направлений коммутации: 1
Номинальное напряжение изоляции Ui (В): 1 000
Условный тепловой ток на открытом воздухе Ith (A): 1 600

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(10х60)
Расположение плоскости присоединения внешних проводников: параллельно
Расположение рукоятки ручного привода: переднее

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
Тип элемента управления: рычажковый (перекидной рычаг)
Дополнительное оборудование: нет
Подходит для монтажа в горизонтальной плоскости: да
Межполюсное расстояние (мм): 140
Вид рукоятки: пополюсный рычаг для управления штангой
Исполнение рукоятки: съемная
Наличие изоляционной плиты: да
Подходит для фронтального монтажа: да
Моторный привод встроенный: нет
Моторный привод (дополнительно): нет
Пригоден в качестве устройства аварийной остановки: да
Пригоден в качестве сервисного выключателя: да
Компактная версия выключателя-разъединителя: нет
Подходит для установки в распределительный щит: да
Подходит для промежуточного монтажа: нет
Взаимоблокирующий (-ая): нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536508008

Вес, кг:

1 шт 9,21

Объем, м.куб:

1 шт 0,029016

Габариты упаковки (содержит 1 шт):

Ширина (мм) 390

Высота (мм) 240

Глубина (мм) 310

Штрих-код EAN13:

1 шт 4600572171762

Документация

Техническая информация

Catalog RE19 En

Каталог РЕ19

Руководства

Руководство по эксплуатации РЕ19

Сертификаты

СС ТР ТС 004 ВНК, РЕ19, Р, П, РП

3D-модели

3D-модель РЕ19-41(43)-31160-ИП

Прочее

База данных для EPLAN Electric P8 РЕ19

Дополнительные особенности

Взаимоблокирующий (-ая): нет
Вид рукоятки: пополюсный рычаг для управления штангой
Дополнительное оборудование: нет
Исполнение рукоятки: съемная
Компактная версия выключателя-разъединителя: нет
Межполюсное расстояние (мм): 140
Моторный привод (дополнительно): нет
Моторный привод встроенный: нет
Наличие изоляционной плиты: да

Подходит для монтажа в горизонтальной плоскости: да
Подходит для промежуточного монтажа: нет
Подходит для установки в распределительный щит: да
Подходит для фронтального монтажа: да
Пригоден в качестве сервисного выключателя: да
Пригоден в качестве устройства аварийной остановки: да
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
Тип элемента управления: рычажковый (перекидной рычаг)

Классификация

Категория ETIM: Выключатель-разъединитель нагрузки (EC000216)
Тип изделия: Разъединитель

Тип приёмки: ОТК

Монтажные характеристики

Макс. сечение присоединяемых медных шин (мм): 2(10х60)
Присоединение внешних проводников: переднее
Расположение плоскости присоединения внешних проводников: параллельно

Расположение рукоятки ручного привода: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Выключатель-разъединитель нагрузки

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет): 3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения IEC и номинальный ток: AC-20B. DC-20B

Климатическое исполнение и категория размещения: УХЛ3
Механическая износостойкость (циклов "ВО"): 6 300
Степень защиты (IP): IP00

Электротехнические характеристики

Количество полюсов: 3
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное рабочее напряжение переменного тока Ue (В): 1 000
Номинальное рабочее напряжение постоянного тока Ue (В): 1 000
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 20
Номинальный ток In (А): 1 600

Номинальный условный ток короткого замыкания Iq (кА): 100
Род тока: AC/DC
Условный тепловой ток на открытом воздухе Ith (A): 1 600
Частота тока (Гц): 50/60
Число направлений коммутации: 1
